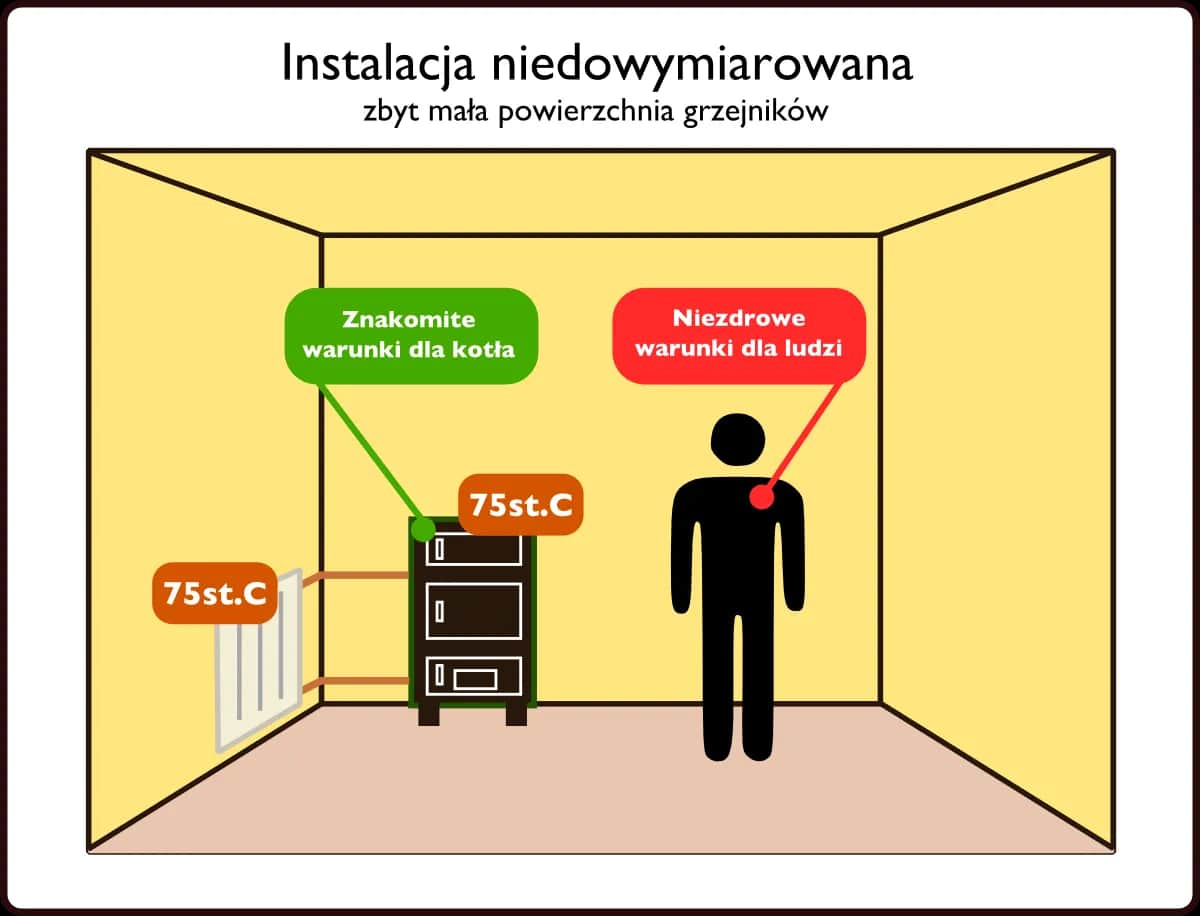

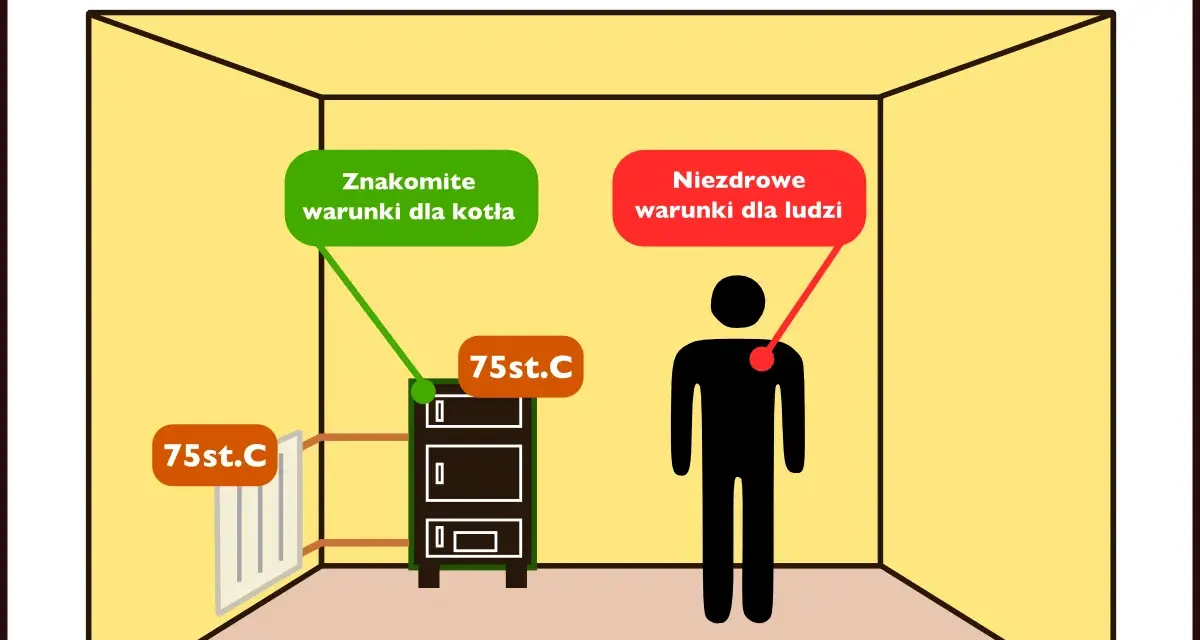

Ile wody w grzejniku stalowym? Oblicz pojemność C.O. i oszczędzaj!

Zarządzanie domową instalacją centralnego ogrzewania (C.O.) wymaga precyzji, a jednym z kluczowych parametrów, o którym często zapominamy, jest pojemność wodna grzejników. W tym artykule, jako Mieszko Krupa, wyjaśnię, dlaczego znajomość ilości wody w stalowych grzejnikach płytowych jest tak istotna od prawidłowego doboru naczynia wzbiorczego, przez optymalizację kosztów eksploatacji, aż po efektywną współpracę z nowoczesnymi źródłami ciepła. Znajomość pojemności wodnej grzejników to nie tylko ciekawostka techniczna, ale przede wszystkim praktyczna wiedza, która ma bezpośredni wpływ na efektywność i koszty eksploatacji całej instalacji C.O. Pozwala ona na precyzyjne obliczenie całkowitej objętości wody w systemie, co jest niezbędne do prawidłowego doboru naczynia wzbiorczego elementu kluczowego dla bezpieczeństwa i stabilności ciśnienia. Ponadto, wpływa na dobór mocy kotła i pompy obiegowej, co przekłada się na dynamikę pracy systemu i komfort cieplny. Nie bez znaczenia jest także obliczenie ilości inhibitora korozji lub płynu niezamarzającego, które trzeba dodać do instalacji, aby zapewnić jej długotrwałe i bezawaryjne działanie.

W kontekście instalacji centralnego ogrzewania, pojęcie "zład wody" odnosi się do całkowitej objętości wody znajdującej się w całym systemie grzewczym. Obejmuje to wodę w grzejnikach, rurach, kotle, a także w ewentualnych zasobnikach czy instalacji ogrzewania podłogowego. Wielkość zładu wody ma fundamentalne znaczenie dla dynamiki pracy instalacji im mniejszy zład, tym szybciej system reaguje na zmiany zapotrzebowania na ciepło, co jest szczególnie cenne w nowoczesnych, energooszczędnych systemach.

Mała pojemność wodna grzejników stalowych płytowych to ich duża zaleta. Dzięki niewielkiej ilości wody, system nagrzewa się i stygnie znacznie szybciej niż w przypadku grzejników żeliwnych. Ta niska bezwładność cieplna przekłada się na możliwość szybkiej reakcji na zmieniające się warunki temperaturowe w pomieszczeniach, co ma bezpośredni wpływ na dobór mocy kotła i pompy obiegowej. Co więcej, szybkie nagrzewanie i precyzyjna regulacja temperatury oznaczają większą efektywność energetyczną, a tym samym niższe rachunki za ogrzewanie. Komfort cieplny również wzrasta, ponieważ system może dynamicznie dostosowywać się do naszych potrzeb.

Pojemność wodna grzejników jest szczególnie istotna przy modernizacji instalacji grzewczej, zwłaszcza gdy decydujemy się na nowoczesne źródła ciepła, takie jak pompy ciepła czy kotły kondensacyjne. Te urządzenia najlepiej pracują w systemach o niskiej bezwładności cieplnej, czyli właśnie z małym zładem wody. Grzejniki stalowe płytowe, dzięki swojej konstrukcji, idealnie wpisują się w ten trend, pozwalając na optymalne wykorzystanie potencjału tych energooszczędnych rozwiązań i maksymalizację ich efektywności.

Czynniki wpływające na pojemność wodną grzejników stalowych

Pojemność wodna grzejnika stalowego płytowego nie jest wartością stałą. Zależy ona od kilku kluczowych czynników, które wynikają bezpośrednio z jego konstrukcji i wymiarów. Rozumiejąc te zależności, możemy lepiej oszacować ilość wody w naszych grzejnikach, co jest pierwszym krokiem do precyzyjnych obliczeń całej instalacji.

Typ konstrukcji (C11, C22, C33)

System oznaczeń grzejników stalowych płytowych jest dość intuicyjny i od razu zdradza nam ich konstrukcję, a tym samym przybliżoną pojemność wodną i moc grzewczą:

• C11 (typ 11): Oznacza jeden panel grzewczy i jeden konwektor (ożebrowanie). Jest to najcieńszy i najlżejszy grzejnik, charakteryzujący się najmniejszą pojemnością wodną i najniższą mocą grzewczą w danej kategorii wymiarowej. Idealny do pomieszczeń o niskim zapotrzebowaniu na ciepło.
• C21 (typ 21): Składa się z dwóch paneli grzewczych i jednego konwektora. Zwiększa to powierzchnię wymiany ciepła, a co za tym idzie moc grzewczą i pojemność wodną w porównaniu do C11.
• C22 (typ 22): Posiada dwa panele grzewcze i dwa konwektory. To jeden z najpopularniejszych typów grzejników, oferujący dobrą równowagę między mocą grzewczą a kompaktowymi wymiarami. Jego pojemność wodna jest wyższa niż C11 i C21.
• C33 (typ 33): Składa się z trzech paneli grzewczych i trzech konwektorów. Jest to grzejnik o największej mocy grzewczej i największej pojemności wodnej spośród wymienionych typów. Stosowany w pomieszczeniach wymagających intensywnego ogrzewania.

Zasadniczo, im wyższa cyfra w oznaczeniu typu (np. z C11 na C22, a następnie na C33), tym więcej płyt i konwektorów, co bezpośrednio przekłada się na większą objętość wewnętrzną grzejnika, a więc i większą pojemność wodną. To proste, ale bardzo ważne do zapamiętania.

Wymiary grzejnika (wysokość i długość)

Wysokość i długość grzejnika to najbardziej oczywiste czynniki wpływające na jego pojemność wodną. Im większy grzejnik, tym więcej miejsca na wodę. Grzejnik o wysokości 600 mm i długości 1000 mm będzie miał oczywiście znacznie większą pojemność niż ten sam typ grzejnika o wysokości 300 mm i długości 500 mm. Jest to prosta korelacja: większe wymiary zawsze oznaczają większą objętość wody, a tym samym większą pojemność wodną.

Ożebrowanie (konwektory)

Ożebrowanie, czyli konwektory, to specjalne blachy faliste przyspawane pomiędzy płytami grzewczymi. Ich głównym zadaniem jest zwiększenie powierzchni wymiany ciepła, co przekłada się na wyższą moc grzewczą grzejnika. Warto jednak pamiętać, że obecność konwektorów również nieznacznie zwiększa pojemność wodną grzejnika. Choć ich wpływ na całkowitą objętość wody jest mniejszy niż samych płyt, to jednak jest uwzględniany w danych producenta i ma znaczenie w precyzyjnych obliczeniach.

Jak dokładnie określić pojemność wodną grzejnika?

Określenie pojemności wodnej grzejnika jest kluczowe dla prawidłowego funkcjonowania całej instalacji C.O. Istnieją dwie główne metody, z których jedna jest znacznie bardziej precyzyjna i zalecana, a druga służy jedynie do bardzo wstępnych szacunków.

Dokumentacja techniczna producenta (DTR)

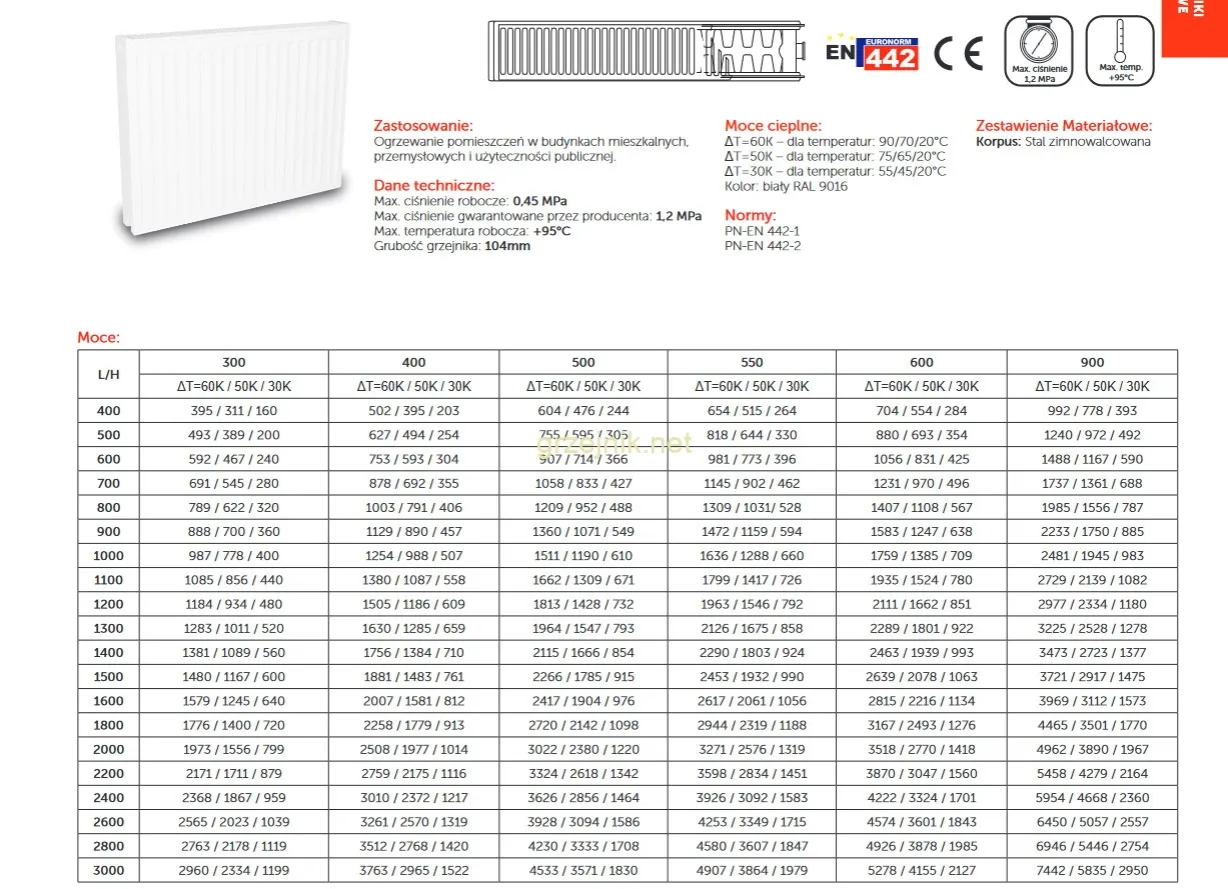

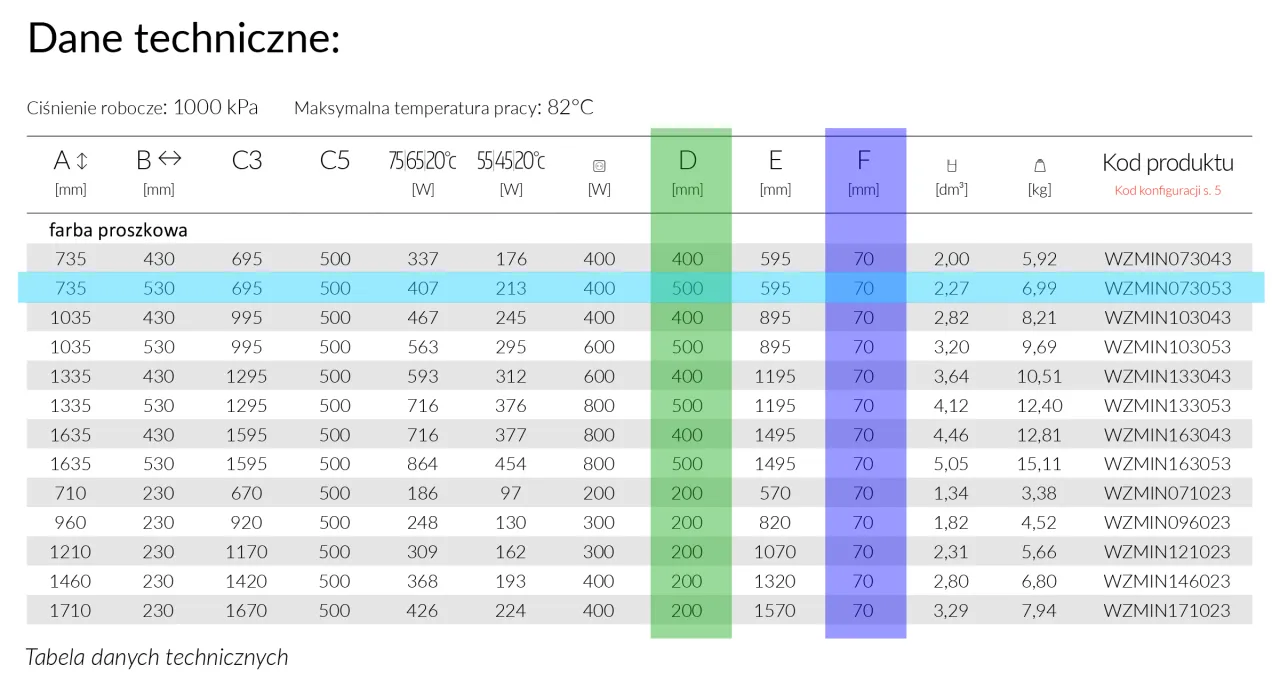

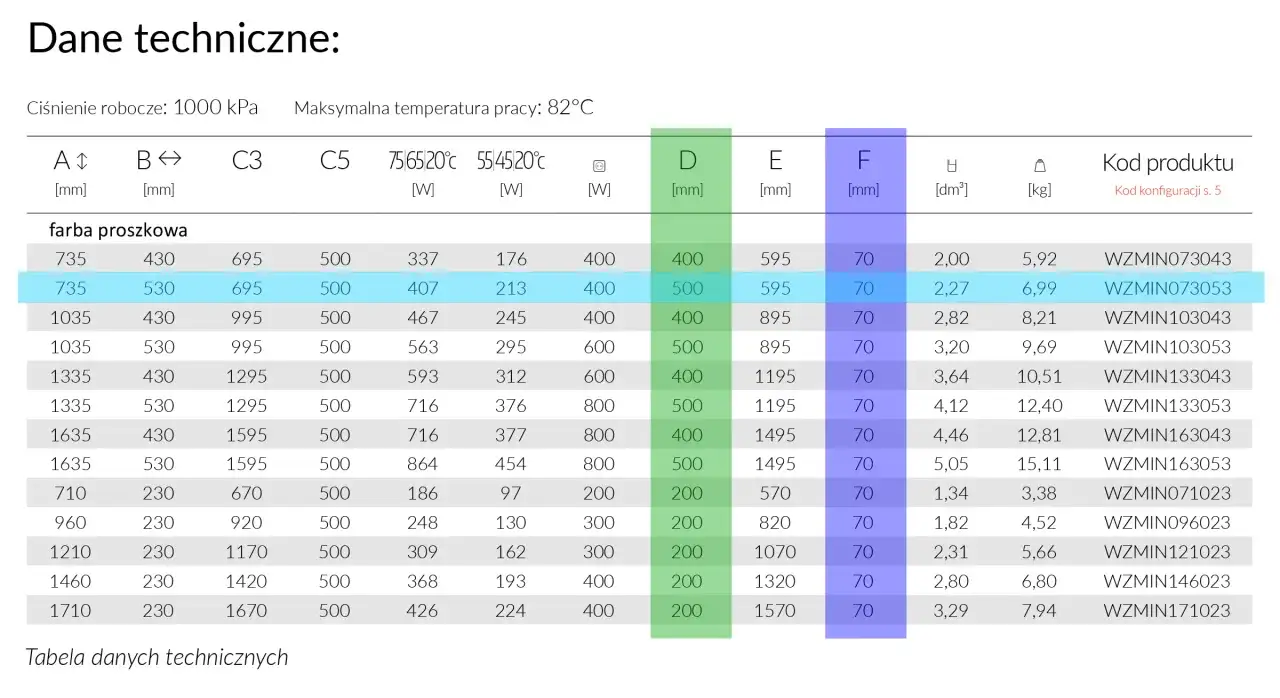

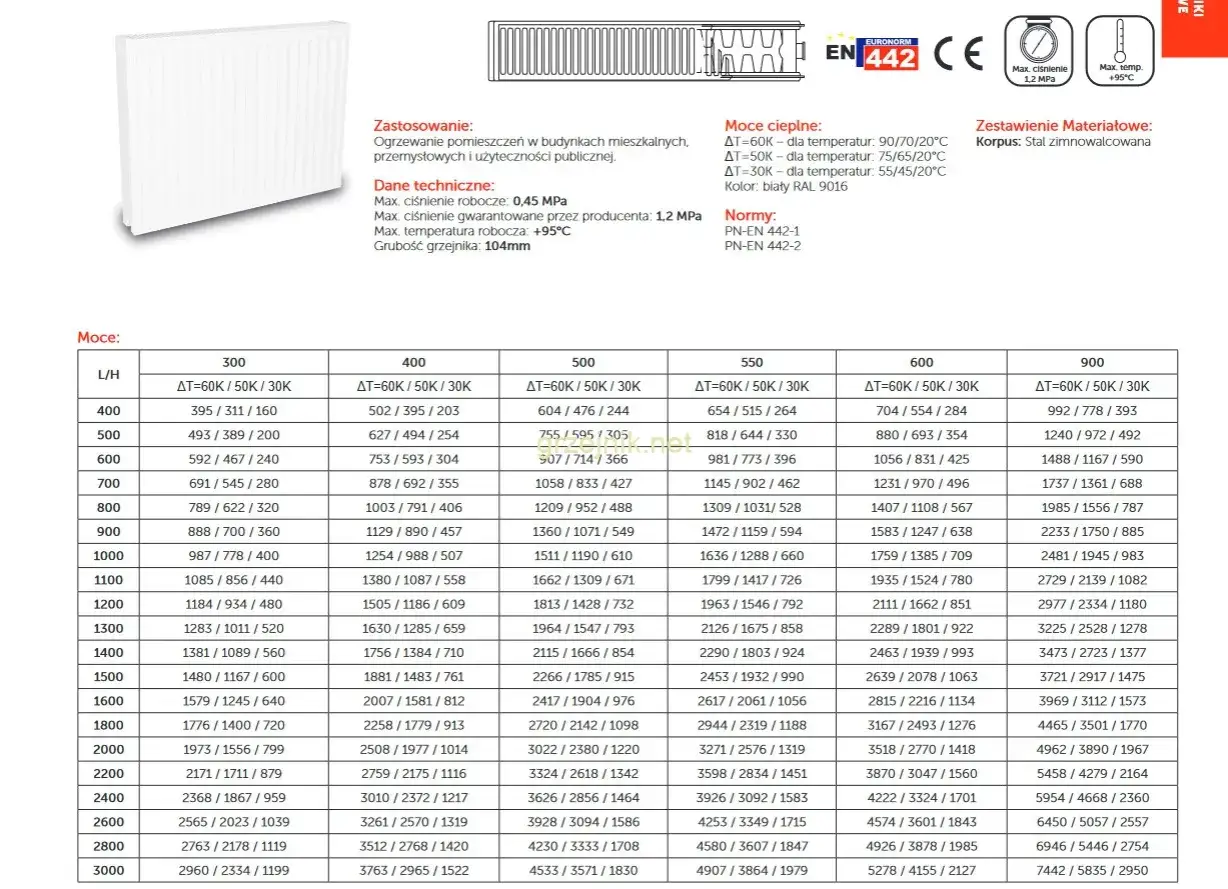

Najdokładniejszym i najbardziej wiarygodnym źródłem informacji o pojemności wodnej konkretnego modelu grzejnika jest jego dokumentacja techniczna (DTR), udostępniana przez producenta. Firmy takie jak Purmo, Kermi, Gorgiel czy Radson, zawsze zamieszczają szczegółowe tabele pojemności dla swoich produktów. Zazwyczaj znajdziesz je na stronach internetowych producentów, w katalogach produktów, a także w instrukcjach montażu i obsługi dołączonych do grzejnika. Zawsze zachęcam do szukania tych danych to jedyny sposób na uzyskanie precyzyjnych wartości, które są niezbędne przy kluczowych decyzjach projektowych.

Typ i wymiary grzejnika	Przybliżona pojemność wodna (litry)
C11 600x1000 mm	ok. 3
C22 600x1000 mm	ok. 5-6
C33 600x1000 mm	ok. 10
C11 500x800 mm	ok. 2.4
C22 500x800 mm	ok. 4-4.8
C33 500x800 mm	ok. 8
C22 600x1200 mm	ok. 6-7.2
C33 600x1200 mm	ok. 12

Szacunkowe wzory i przeliczniki

Do bardzo przybliżonych obliczeń, na przykład podczas wstępnego planowania lub gdy nie mamy dostępu do dokumentacji producenta, można posłużyć się ogólnymi przelicznikami. Często przyjmuje się, że 1 metr bieżący grzejnika o standardowej wysokości 600 mm i popularnym typie C22 ma pojemność około 5-6 litrów. Muszę jednak podkreślić, że jest to metoda obarczona bardzo dużym błędem i należy podchodzić do niej z ogromną ostrożnością. Można z niej skorzystać do wstępnych oszacowań, aby zorientować się w rzędzie wielkości, ale absolutnie nie należy jej stosować do kluczowych decyzji, takich jak dobór naczynia wzbiorczego czy ilości płynów do instalacji, gdzie precyzja jest niezbędna.

Obliczanie całkowitej objętości wody w instalacji C.O.

Obliczenie całkowitej objętości wody, czyli zładu wody, w instalacji centralnego ogrzewania to proces, który wymaga systematyczności i dokładności. Każdy etap jest ważny, ponieważ pominięcie nawet drobnych elementów może prowadzić do znaczących błędów w końcowym wyniku, co z kolei może mieć negatywne konsekwencje dla działania całego systemu.

1. Krok 1: Zidentyfikuj i zmierz grzejniki

   Pierwszym i fundamentalnym krokiem jest dokładne zinwentaryzowanie wszystkich grzejników w instalacji. Musisz zmierzyć ich wysokość i długość, a także zidentyfikować ich typ (np. C11, C22, C33). Warto poświęcić na to odpowiednią ilość czasu i być precyzyjnym, ponieważ błędy na tym etapie będą się kumulować. Zapisz wszystkie dane w tabeli lub na schemacie, aby ułatwić sobie dalsze obliczenia.

2. Krok 2: Zsumuj pojemności grzejników

   Mając zebrane dane o wymiarach i typach grzejników, przystępujemy do sumowania ich pojemności. Najlepiej jest odwołać się do tabel producenta dla każdego konkretnego modelu. Jeśli nie masz do nich dostępu, możesz skorzystać z przykładowej tabeli przedstawionej w tym artykule, pamiętając jednak o jej orientacyjnym charakterze. Zsumuj pojemności wszystkich grzejników, aby uzyskać całkowitą pojemność wodną samych grzejników w instalacji.

3. Krok 3: Uwzględnij pozostałe elementy instalacji

   Pojemność grzejników to tylko część całkowitego zładu wody. Należy pamiętać o pozostałych elementach instalacji, które również zawierają wodę. Do najważniejszych należą rury ich objętość może być znacząca, zwłaszcza w rozległych systemach. Dla typowych średnic rur stalowych czy miedzianych można przyjąć orientacyjnie 0.1-0.2 litra na metr bieżący, ale najlepiej sprawdzić dane producenta konkretnych rur. Nie zapomnij także o pojemności wody w kotle (informacja w DTR kotła), ewentualnym zasobniku C.W.U. (jeśli jest wpięty w obieg C.O. jako bufor), a także o instalacji ogrzewania podłogowego, która może mieć bardzo dużą pojemność wodną (nawet kilkadziesiąt litrów na obwód).

Zalety niskiej pojemności wodnej grzejników stalowych

Niska pojemność wodna grzejników stalowych płytowych to cecha, która w kontekście nowoczesnych systemów grzewczych staje się ogromną zaletą. Pozwala ona na znacznie bardziej elastyczne i efektywne zarządzanie ciepłem w domu.

Szybkość reakcji i komfort cieplny

Mały zład wody w grzejnikach stalowych oznacza, że system grzewczy jest w stanie znacznie szybciej reagować na zmiany zapotrzebowania na ciepło. Kiedy włączysz ogrzewanie lub zmienisz nastawę termostatu, pomieszczenia nagrzewają się błyskawicznie. Podobnie, gdy temperatura osiągnie pożądany poziom, grzejnik szybko stygnie, zapobiegając przegrzewaniu. Ta dynamika przekłada się na znacznie większy komfort użytkowania i precyzyjniejszą kontrolę nad temperaturą w każdym pomieszczeniu, a także na realne oszczędności energii.

Optymalna współpraca z nowoczesnymi źródłami ciepła

W dobie rosnącej popularności pomp ciepła i kotłów kondensacyjnych, grzejniki stalowe z małą pojemnością wodną stają się idealnym rozwiązaniem. Te nowoczesne źródła ciepła najlepiej pracują w systemach o niskiej bezwładności cieplnej, które szybko reagują na sygnały sterujące. Mały zład wody pozwala pompom ciepła na efektywniejsze działanie, minimalizując cykle włączania i wyłączania, a kotłom kondensacyjnym na dłuższą pracę w trybie kondensacji, co maksymalizuje ich efektywność energetyczną. Dzięki temu w pełni wykorzystujemy potencjał tych zaawansowanych technologii.

Porównanie: Grzejniki stalowe vs. żeliwne

Aby w pełni docenić zalety grzejników stalowych, warto porównać je z ich żeliwnymi odpowiednikami. Grzejniki żeliwne, choć cenione za swoją trwałość i zdolność do długotrwałego oddawania ciepła, charakteryzują się znacznie większą pojemnością wodną. Oznacza to, że potrzebują więcej czasu na nagrzanie się i dłużej stygną, co skutkuje dużą bezwładnością cieplną. Ta cecha, choć kiedyś uznawana za zaletę (akumulacja ciepła), w nowoczesnych, dynamicznych systemach grzewczych jest postrzegana jako ograniczenie, ponieważ utrudnia szybką i elastyczną regulację temperatury.

Cecha	Grzejnik stalowy płytowy	Grzejnik żeliwny
Pojemność wodna	Niska (np. 3-10 litrów dla 600x1000 mm)	Wysoka (np. 15-25 litrów dla porównywalnej mocy)
Czas nagrzewania	Szybki	Wolny
Czas stygnięcia	Szybki	Wolny (długa bezwładność cieplna)
Elastyczność regulacji	Wysoka, precyzyjna	Niska, trudna do precyzyjnej regulacji
Przeznaczenie w nowoczesnych systemach	Idealne (pompy ciepła, kotły kondensacyjne)	Mniej odpowiednie (duża bezwładność)

Najczęstsze błędy i jak ich unikać

Nawet najprostsze obliczenia mogą być źródłem błędów, jeśli nie podejdziemy do nich z należytą uwagą. W przypadku pojemności wodnej instalacji C.O. pomyłki mogą mieć poważne konsekwencje. Jako Mieszko Krupa, chcę wskazać najczęstsze pułapki i podpowiedzieć, jak ich unikać, aby zapewnić prawidłowe i bezpieczne działanie systemu grzewczego.

Niedoszacowanie pojemności dla naczynia wzbiorczego

Jednym z najpoważniejszych błędów jest niedoszacowanie całkowitej pojemności instalacji, co bezpośrednio wpływa na dobór naczynia wzbiorczego. Naczynie to ma za zadanie kompensować rozszerzalność cieplną wody w systemie. Jeśli jego pojemność będzie zbyt mała w stosunku do rzeczywistego zładu wody, może to prowadzić do niebezpiecznego wzrostu ciśnienia w instalacji, częstego otwierania się zaworu bezpieczeństwa (co skutkuje upuszczaniem wody i koniecznością jej uzupełniania), a w skrajnych przypadkach nawet do uszkodzenia elementów systemu. Zawsze lepiej dobrać naczynie z niewielkim zapasem niż ryzykować jego niewydolność.

Pominięcie wody w rurach i ogrzewaniu podłogowym

Często skupiamy się wyłącznie na pojemności grzejników, zapominając o innych elementach instalacji. Tymczasem woda w rurach, a zwłaszcza w rozległych instalacjach ogrzewania podłogowego, może stanowić znaczącą, a nawet dominującą część całkowitego zładu wody. Pominięcie tych elementów w obliczeniach prowadzi do drastycznego niedoszacowania. W przypadku ogrzewania podłogowego, gdzie rury są długie i ułożone na dużej powierzchni, objętość wody może wynosić kilkadziesiąt, a nawet kilkaset litrów! Zawsze należy uwzględnić te komponenty, stosując dane producenta rur lub rozsądne szacunki na metr bieżący.
