Jak wyciąć otwór w kominie ceramicznym? Krok po kroku i bezpiecznie

Wykonanie dodatkowego otworu w istniejącym kominie ceramicznym to zadanie, które wielu właścicieli domów rozważa, aby podłączyć nowe urządzenie grzewcze. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć cały proces od wymogów prawnych i bezpieczeństwa, przez dobór narzędzi, aż po szczegółowe instrukcje wykonania i niezbędny odbiór kominiarski. Moim celem jest dostarczenie Ci rzetelnej wiedzy, która umożliwi bezpieczne i legalne podłączenie Twojego kominka, kozy czy pieca.

Jako Mieszko Krupa, muszę jasno podkreślić, że samodzielne wycięcie otworu w kominie ceramicznym to nie jest prosta czynność, którą można wykonać bez odpowiedniej wiedzy i przygotowania. Jest to poważna ingerencja w konstrukcję, która może mieć daleko idące konsekwencje dla bezpieczeństwa całego budynku i jego mieszkańców. Wymaga to nie tylko znajomości technik budowlanych, ale także ścisłego przestrzegania przepisów prawa budowlanego i norm przeciwpożarowych.

Zgodnie z polskim prawem budowlanym, każda ingerencja w konstrukcję komina, w tym wykonanie nowego otworu, jest traktowana jako przebudowa. W większości przypadków, jeśli nie zmienia to parametrów użytkowych lub kubatury obiektu, wystarczy zgłoszenie prac w odpowiednim organie administracji architektoniczno-budowlanej. Jednak w pewnych sytuacjach, zwłaszcza gdy ingerencja jest znacząca lub wymaga zmiany sposobu użytkowania komina, może być konieczne uzyskanie pozwolenia na budowę. Zawsze warto skonsultować to z lokalnym urzędem lub doświadczonym projektantem.

Zanim w ogóle pomyślisz o wzięciu do ręki narzędzi, musisz bezwzględnie uzyskać opinię mistrza kominiarskiego. To nie jest formalność, to absolutna konieczność! Kominiarz oceni stan techniczny Twojego komina, jego przekrój, drożność oraz to, czy w ogóle istnieje możliwość bezpiecznego podłączenia dodatkowego urządzenia grzewczego. Sprawdzi, czy komin nie jest już nadmiernie obciążony i czy nowy otwór nie wpłynie negatywnie na jego funkcjonowanie oraz bezpieczeństwo pozostałych podłączonych urządzeń. Jego ekspertyza jest kluczowa dla Twojego bezpieczeństwa i legalności całego przedsięwzięcia.

Opinia kominiarska: Jest absolutnie niezbędna. Bez niej nie powinieneś nawet myśleć o rozpoczęciu prac. To nie tylko wymóg prawny, ale przede wszystkim gwarancja, że Twój komin jest w stanie przyjąć dodatkowe obciążenie i będzie funkcjonował bezpiecznie. Ignorowanie tej zasady to proszenie się o kłopoty.

Samowolne wykonanie otworu w kominie, bez wymaganych zgłoszeń, pozwoleń i opinii kominiarskiej, to prosta droga do poważnych konsekwencji prawnych i finansowych. Grozi Ci nie tylko mandat, ale także nakaz przywrócenia stanu pierwotnego komina, co wiąże się z dodatkowymi kosztami i utratą czasu. Co gorsza, w przypadku pożaru lub zatrucia tlenkiem węgla, brak legalizacji i odbioru może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela. Nie warto ryzykować.

Przygotowanie do prac fundament bezpieczeństwa

Dobre przygotowanie to klucz do sukcesu i bezpieczeństwa. Nie chodzi tylko o narzędzia, ale przede wszystkim o zaplanowanie każdego kroku, aby uniknąć błędów, które mogą mieć katastrofalne skutki. Pamiętaj, że precyzja na tym etapie przekłada się na trwałość i szczelność całego przyłącza.

Wybór optymalnego miejsca na otwór

Wybór odpowiedniego miejsca na nowy otwór to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa. Oto, jak to zrobić krok po kroku:

1. Sprawdź dokumentację techniczną komina: Każdy system kominowy (Schiedel, Leier, Brata, Hoch itp.) ma swoje wytyczne. Zapoznaj się z nimi, aby upewnić się, że w danym miejscu w ogóle można wykonać otwór i czy producent nie przewiduje gotowych rozwiązań (np. trójników rewizyjnych).
2. Zachowaj odpowiednie odległości: Otwór nie może znajdować się zbyt blisko stropów, podłóg, belek konstrukcyjnych czy innych elementów budynku. Zazwyczaj minimalna odległość od materiałów palnych to 10-15 cm, ale zawsze sprawdzaj lokalne przepisy i zalecenia producenta urządzenia grzewczego.
3. Uwzględnij ergonomię: Pomyśl o wygodzie podłączenia urządzenia grzewczego, jego serwisowaniu oraz czyszczeniu. Otwór powinien być na odpowiedniej wysokości, aby rura dymowa miała właściwy spadek i nie kolidowała z innymi elementami.
4. Sprawdź drożność i przekrój: Upewnij się, że w wybranym miejscu nie ma żadnych przeszkód w przewodzie kominowym. Kominiarz powinien to ocenić, ale warto też samodzielnie sprawdzić, czy nie ma tam elementów konstrukcyjnych lub innych przyłączy.

Precyzyjne wymierzenie i zaznaczenie

Kiedy już wybierzesz optymalne miejsce, musisz je precyzyjnie wymierzyć i zaznaczyć. Użyj poziomicy, miarki i ołówka, aby narysować idealny okrąg na zewnętrznej obudowie komina (pustaku keramzytobetonowym). Następnie, po wycięciu obudowy, będziesz musiał powtórzyć tę czynność na wkładzie ceramicznym, pamiętając o zachowaniu odpowiedniego kąta zazwyczaj 45 stopni w górę, w kierunku przewodu kominowego, aby ułatwić odprowadzanie spalin.

Niezbędne narzędzia co mieć pod ręką?

• Otwornica diamentowa (koronka wiertnicza): To zdecydowanie najlepsze narzędzie do cięcia ceramiki. Wybierz odpowiednią średnicę, zgodną ze średnicą rury dymowej Twojego urządzenia grzewczego.
• Wiertarka o niskich obrotach i wysokim momencie obrotowym: Niezbędna do pracy z otwornicą diamentową. Unikaj wiertarek z udarem!
• Zestaw wierteł do betonu: Przyda się do nawiercania po obrysie, jeśli zdecydujesz się na metodę alternatywną, lub do wstępnego wiercenia w obudowie komina.
• Młotek i przecinak/dłuto: Do delikatnego wykucia materiału po nawierceniu, zarówno w obudowie, jak i wkładzie ceramicznym.
• Szlifierka kątowa z tarczą diamentową: Może być używana do cięcia obudowy komina, ale generuje dużo pyłu i wymaga dużej precyzji. Nie nadaje się do wkładu ceramicznego.
• Poziomica, miarka, ołówek: Do precyzyjnego wymierzenia i zaznaczenia.
• Sprzęt ochronny: Okulary ochronne, rękawice, maska przeciwpyłowa, ochrona słuchu. Bezpieczeństwo przede wszystkim!
• System do chłodzenia wodą: Przy cięciu na mokro otwornicą diamentową jest to kluczowe, aby zapobiec przegrzewaniu się narzędzia i pękaniu ceramiki.

Techniki wycinania jak zrobić to prawidłowo?

Wycinanie otworu w kominie ceramicznym to moment, w którym precyzja i ostrożność są najważniejsze. Pamiętaj, że uszkodzenie wkładu ceramicznego może oznaczać konieczność wymiany całego elementu, a w skrajnych przypadkach nawet części komina. Postępuj zgodnie z instrukcjami, a minimalizujesz ryzyko.

Metoda profesjonalna: otwornica diamentowa na mokro

To jest preferowana i najbezpieczniejsza metoda, którą polecam każdemu, kto ma dostęp do odpowiedniego sprzętu:

1. Przygotuj system chłodzenia: Jeśli używasz otwornicy diamentowej, cięcie na mokro jest kluczowe. Możesz użyć specjalnego zbiornika z wodą i pompką lub poprosić pomocnika o delikatne polewanie miejsca cięcia wodą.
2. Zamocuj otwornicę: Upewnij się, że otwornica diamentowa jest stabilnie zamocowana w wiertarce o niskich obrotach i wysokim momencie obrotowym. Absolutnie nie używaj udaru!
3. Rozpocznij wiercenie: Przyłóż otwornicę do zaznaczonego punktu na wkładzie ceramicznym. Rozpocznij wiercenie z niewielkim naciskiem, utrzymując stały, równomierny ruch.
4. Zachowaj kąt 45 stopni: Otwór powinien być wykonany pod kątem około 45 stopni w górę, w kierunku przewodu kominowego. To ułatwi przepływ spalin i zapobiegnie osadzaniu się kondensatu w przyłączu.
5. Chłodź i kontroluj: Regularnie chłodź otwornicę wodą. Kontroluj postęp pracy i upewnij się, że wiertło nie przegrzewa się. Cały proces powinien być spokojny i bez pośpiechu.
6. Wyjmij wycięty element: Po przewierceniu całego otworu, delikatnie wyjmij wycięty krążek ceramiczny.

Metoda alternatywna: nawiercanie po obrysie

Jeśli nie masz dostępu do otwornicy diamentowej, możesz zastosować tę metodę, ale wymaga ona znacznie więcej cierpliwości i ostrożności:

1. Nawierć otwory po obrysie: Używając wiertła do betonu (bez udaru!), nawierć serię ciasno rozmieszczonych otworów wzdłuż zaznaczonego okręgu na wkładzie ceramicznym. Otwory powinny być jak najbliżej siebie, aby ułatwić późniejsze wykucie.
2. Delikatnie wybij środek: Po nawierceniu wszystkich otworów, użyj małego młotka i przecinaka lub dłuta, aby bardzo delikatnie wybić środek wyznaczonego otworu. Pracuj od środka na zewnątrz, stopniowo usuwając materiał.
3. Wygładź krawędzie: Po usunięciu większości materiału, użyj pilnika lub papieru ściernego do wygładzenia krawędzi otworu. Pamiętaj, aby nie uszkodzić reszty wkładu ceramicznego.

Dlaczego nigdy nie używać udaru?

To jest absolutnie kluczowa zasada, którą muszę podkreślić: nigdy, przenigdy nie używaj udaru w wiertarce podczas pracy z wkładem ceramicznym! Ceramika jest materiałem kruchym i intensywne wibracje oraz uderzenia udaru niemal na pewno spowodują pęknięcie wkładu. Pęknięty wkład ceramiczny to uszkodzony komin, który staje się nieszczelny i niebezpieczny. Konsekwencje mogą być tragiczne od zatrucia tlenkiem węgla po pożar. Naprawa pękniętego wkładu jest kosztowna i skomplikowana, często wymaga wymiany całego odcinka komina.

Cięcie obudowy komina pierwszy krok

Zanim zabierzesz się za delikatny wkład ceramiczny, musisz przygotować otwór w zewnętrznej obudowie komina, czyli w pustaku keramzytobetonowym. To jest znacznie prostsze zadanie. Możesz użyć wiertarki z wiertłem do betonu (tutaj udar jest dopuszczalny, ale nadal zalecam ostrożność) do nawiercenia otworów po obrysie, a następnie wyciąć lub wykuć otwór. Możesz też użyć szlifierki kątowej z tarczą diamentową, pamiętając o dużej ilości pyłu i konieczności ochrony dróg oddechowych. Ważne jest, aby otwór w obudowie był nieco większy niż ten w ceramice, aby umożliwić swobodne osadzenie trójnika i ewentualną dylatację.

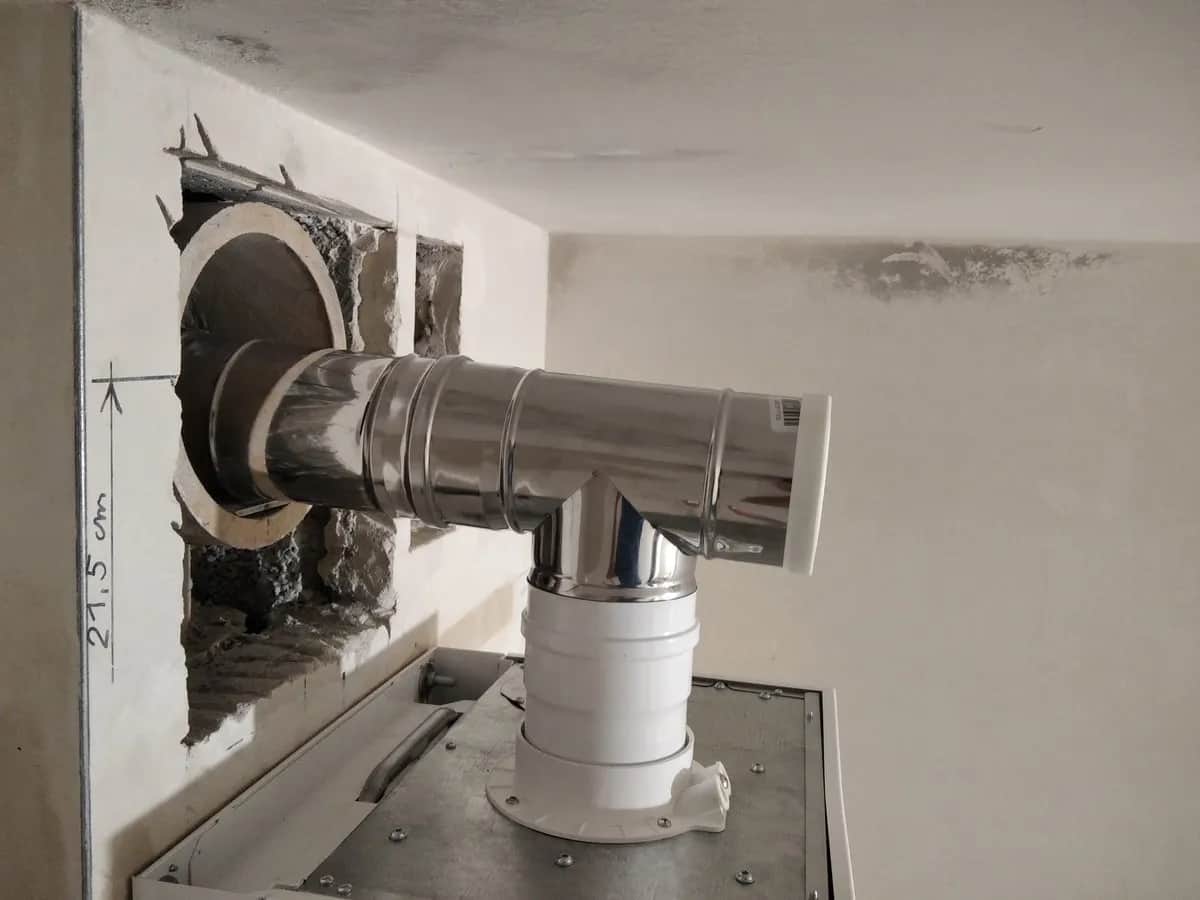

Montaż systemowego trójnika przyłączeniowego serce instalacji

Po precyzyjnym wycięciu otworu, kolejnym, niezwykle ważnym krokiem jest montaż systemowego trójnika przyłączeniowego. To właśnie ten element będzie "sercem" Twojej nowej instalacji, zapewniając bezpieczne i szczelne połączenie urządzenia grzewczego z przewodem kominowym. Nie ma tu miejsca na improwizację tylko systemowe rozwiązania gwarantują bezpieczeństwo.

Dobór odpowiedniego trójnika

Wybór trójnika nie może być przypadkowy. Musi on być systemowy, czyli przeznaczony do konkretnego typu komina ceramicznego, który posiadasz (np. Schiedel, Leier). Zwróć uwagę na następujące aspekty:

• Średnica: Musi idealnie pasować do średnicy rury dymowej Twojego urządzenia grzewczego. Zbyt mała lub zbyt duża średnica utrudni szczelne połączenie.
• Materiał: Trójnik powinien być wykonany z materiałów odpornych na wysokie temperatury i agresywne środowisko spalin, zazwyczaj jest to ceramika lub stal kwasoodporna.
• Kąt: Upewnij się, że trójnik ma odpowiedni kąt (zazwyczaj 45 stopni), aby dopasować go do wykonanego otworu i zapewnić prawidłowy przepływ spalin.
• Kompatybilność: Sprawdź, czy wybrany trójnik jest kompatybilny z Twoim systemem kominowym. Producenci oferują dedykowane rozwiązania, które gwarantują idealne dopasowanie i szczelność.

Osadzanie i uszczelnianie trójnika

Prawidłowe osadzenie i uszczelnienie trójnika to gwarancja bezpieczeństwa. Oto jak to zrobić:

1. Oczyść otwór: Upewnij się, że otwór w wkładzie ceramicznym jest czysty, wolny od pyłu i resztek materiału.
2. Przygotuj trójnik: Jeśli trójnik wymaga montażu jakichkolwiek uszczelek lub elementów dystansowych, zrób to zgodnie z instrukcją producenta.
3. Nałóż masę uszczelniającą: Na krawędzie otworu w wkładzie ceramicznym oraz na powierzchnie styku trójnika z wkładem nałóż obficie specjalistyczny, żaroodporny kit lub masę uszczelniającą. Upewnij się, że masa jest przeznaczona do wysokich temperatur i kontaktu ze spalinami.
4. Osadź trójnik: Delikatnie, ale stanowczo wciśnij trójnik w przygotowany otwór. Upewnij się, że jest on stabilnie osadzony i idealnie przylega do wkładu ceramicznego. Sprawdź poziomicą, czy jest prawidłowo wypoziomowany.
5. Usuń nadmiar masy: Natychmiast po osadzeniu trójnika usuń nadmiar masy uszczelniającej, która wypłynęła na zewnątrz i do wnętrza komina. Ważne, aby wnętrze komina było gładkie i nie miało żadnych wystających elementów, które mogłyby zakłócać przepływ spalin lub gromadzić sadzę.
6. Wypełnij przestrzeń wokół trójnika: Przestrzeń między trójnikiem a zewnętrzną obudową komina również powinna być odpowiednio wypełniona materiałem izolacyjnym (np. wełną mineralną) lub uszczelniona, aby zapewnić stabilność i izolację termiczną.

Znaczenie mas i kitów żaroodpornych

Nie mogę wystarczająco podkreślić znaczenia użycia odpowiednich, żaroodpornych mas i kitów uszczelniających. To one zapewniają szczelność połączenia między trójnikiem a wkładem ceramicznym. Zwykłe silikony czy zaprawy nie wytrzymają wysokich temperatur i agresywnego środowiska spalin, szybko stracą swoje właściwości i doprowadzą do nieszczelności. Nieszczelne przyłącze to bezpośrednie zagrożenie zatruciem tlenkiem węgla dla mieszkańców oraz ryzyko pożaru. Zawsze wybieraj produkty certyfikowane, przeznaczone do systemów kominowych.

Wykończenie i odbiór ostatnia prosta do bezpieczeństwa

Kiedy trójnik jest już solidnie osadzony i uszczelniony, wydaje się, że najgorsze za Tobą. Jednak to jeszcze nie koniec. Ostatnie etapy wykończenie i, co najważniejsze, odbiór kominiarski są równie kluczowe dla bezpieczeństwa i estetyki całej instalacji. To ostatnia prosta do spokojnego i bezpiecznego użytkowania nowego urządzenia grzewczego.

Estetyka i bezpieczeństwo obróbka przyłącza

Po zamontowaniu trójnika, należy zadbać o estetyczną i bezpieczną obróbkę wokół nowego przyłącza. Otwór w zewnętrznej obudowie komina powinien być starannie zamaskowany. Możesz użyć gotowych rozet maskujących, które są dostępne w różnych rozmiarach i kolorach, lub wykonać obróbkę tynkarską, dopasowując ją do wykończenia ściany. Pamiętaj, aby wszelkie materiały użyte do obróbki były niepalne lub odpowiednio zabezpieczone, zgodnie z przepisami przeciwpożarowymi. Ważne jest również, aby zapewnić odpowiednią dylatację między rurą dymową a obudową, aby uniknąć pęknięć spowodowanych rozszerzalnością termiczną.

Protokół odbioru kominiarskiego Twój certyfikat bezpieczeństwa

To jest moment, w którym praca mistrza kominiarskiego staje się ponownie absolutnie niezbędna. Po zakończeniu wszystkich prac, musisz wezwać kominiarza, aby dokonał odbioru instalacji. Kominiarz sprawdzi szczelność przyłącza, drożność komina, prawidłowość montażu trójnika oraz zgodność całej instalacji z przepisami. Jeśli wszystko jest w porządku, wystawi protokół odbioru kominiarskiego. Ten dokument to Twój certyfikat bezpieczeństwa. Potwierdza on, że instalacja została wykonana prawidłowo i jest bezpieczna w użytkowaniu. Bez tego protokołu nie powinieneś uruchamiać urządzenia grzewczego, a w przypadku jakiegokolwiek zdarzenia (np. pożaru), możesz mieć poważne problemy z ubezpieczycielem.

Dokumentacja co zachować na przyszłość?

Po zakończeniu wszystkich prac i uzyskaniu protokołu odbioru, upewnij się, że masz kompletną dokumentację. Będzie ona przydatna w przyszłości, np. podczas przeglądów okresowych, sprzedaży nieruchomości czy w przypadku jakichkolwiek pytań. Oto lista dokumentów, które powinieneś zachować:

• Oryginał lub kopia opinii mistrza kominiarskiego wydanej przed rozpoczęciem prac.
• Kopia zgłoszenia prac lub pozwolenia na budowę (jeśli były wymagane).
• Protokół odbioru kominiarskiego po zakończeniu prac.
• Dokumentacja techniczna zamontowanego trójnika przyłączeniowego (instrukcja montażu, certyfikaty).
• Ewentualne faktury za zakupione materiały i wykonane usługi.

Najczęstsze błędy ucz się na cudzych potknięciach

Nawet z najlepszymi intencjami, łatwo o błędy, zwłaszcza przy tak skomplikowanym zadaniu jak ingerencja w komin. Jako Mieszko Krupa, chcę Cię przestrzec przed najczęstszymi potknięciami, które widziałem w swojej praktyce. Nauka na cudzych błędach to najbezpieczniejsza i najtańsza lekcja.

• Zły kąt nachylenia przyłącza (brak kąta 45 stopni w górę)

  Wielu zapomina, że otwór w kominie i trójnik powinny być zamontowane pod kątem około 45 stopni w górę. Brak tego kąta lub jego niewłaściwe wykonanie sprawia, że spaliny nie są efektywnie odprowadzane, a co gorsza, w przyłączu może gromadzić się kondensat, sadza i inne zanieczyszczenia. To prowadzi do szybszego zatykania się przewodu, korozji i obniżenia bezpieczeństwa.

• Pęknięcie wkładu ceramicznego (np. przez użycie udaru)

  Jak już wielokrotnie podkreślałem, użycie udaru w wiertarce to niemal gwarancja pęknięcia kruchego wkładu ceramicznego. Pęknięcia te są często niewidoczne gołym okiem, ale stanowią poważną nieszczelność, przez którą tlenek węgla może przedostawać się do pomieszczeń. Naprawa jest bardzo kosztowna, a często wymaga demontażu części komina. Zawsze używaj otwornicy diamentowej na mokro lub nawiercaj bez udaru.

• Nieszczelności przyłącza (złe uszczelnienie, niewłaściwe materiały)

  To jeden z najgroźniejszych błędów. Użycie niewłaściwych mas uszczelniających (np. zwykłego silikonu zamiast żaroodpornego kitu) lub niedokładne uszczelnienie trójnika prowadzi do nieszczelności. Przez takie nieszczelności spaliny, w tym śmiertelnie niebezpieczny tlenek węgla, mogą dostawać się do pomieszczeń. Nieszczelności zwiększają również ryzyko pożaru. Zawsze stosuj systemowe, żaroodporne masy i upewnij się, że połączenie jest absolutnie szczelne, co potwierdzi odbiór kominiarski.
