Stalowe zbrojenie decyduje o tym, czy fundament, strop albo belka będą pracowały bez pęknięć i bez niepotrzebnego ugięcia. W domu jednorodzinnym nie chodzi tylko o sam beton, ale o cały układ prętów, strzemion, otuliny i zakotwień, czyli detali, które trzymają konstrukcję w ryzach. Poniżej pokazuję, gdzie ta stal naprawdę jest potrzebna, jak czytać projekt konstrukcyjny i na co zwrócić uwagę przed betonowaniem, żeby nie płacić za poprawki.
Najważniejsze rzeczy do zapamiętania przed betonowaniem
- Beton dobrze znosi ściskanie, ale do pracy na rozciąganie potrzebuje stali.
- Najbardziej newralgiczne elementy domu to fundamenty, wieńce, stropy, nadproża, schody i balkony.
- W polskich projektach najczęściej spotyka się stal żebrowaną B500B albo B500SP.
- Otulina, dystanse i zakłady są równie ważne jak liczba prętów.
- Najwięcej szkód robią błędy w narożach, przy przepustach instalacyjnych i przy samowolnym „poprawianiu” projektu na budowie.
Gdzie stal przejmuje pracę betonu
Ja patrzę na żelbet bardzo prosto: beton dobrze pracuje na ściskanie, a stal bierze na siebie rozciąganie. To dlatego sama mieszanka betonowa nie wystarczy tam, gdzie element ma się uginać, przenosić nierówne obciążenia albo zamykać duże otwory. W domu jednorodzinnym stalowe wzmocnienia nie są dodatkiem „na wszelki wypadek”, tylko częścią nośnej logiki całej konstrukcji.
| Element domu | Po co stal jest potrzebna | Co zwykle się stosuje | Dlaczego to ważne |
|---|---|---|---|
| Fundamenty, ławy i płyta | Przejmują rozciąganie, ograniczają rysy i równomiernie rozkładają obciążenia | Pręty główne, siatki, strzemiona, lokalne dozbrojenia naroży | Tu konstrukcja pracuje w kontakcie z gruntem i wilgocią, więc błędy szybko wychodzą na powierzchnię |
| Wieńce i belki | Spinają ściany i przenoszą obciążenia od stropu oraz dachu | Pręty podłużne i strzemiona | Bez dobrego zakotwienia element traci ciągłość i zaczyna pękać na połączeniach |
| Stropy monolityczne | Pracują na zginanie między podporami | Siatki i pręty w dwóch kierunkach, lokalne pasma podporowe | Tu bardzo łatwo o ugięcia, jeśli układ stali jest zbyt skromny albo przesunięty |
| Nadproża | Przenoszą ciężar muru nad otworem okiennym lub drzwiowym | Kosze zbrojeniowe albo gotowe belki | Zbyt słabe nadproże od razu pokazuje się rysami nad otworem |
| Schody i balkony | Biorą obciążenia użytkowe i zmienne, często w trudnej geometrii | Układy indywidualne, zwykle z dodatkowymi prętami przy podporach | W balkonach dochodzi jeszcze ryzyko mostka termicznego, więc detal trzeba dopracować podwójnie |
| Słupy | Stabilizują bryłę i przenoszą siły pionowe oraz poziome | Pręty podłużne i gęste strzemiona | Jeśli strzemiona są źle rozmieszczone, słup zaczyna pracować nie tak, jak zaprojektowano |
W praktyce największą różnicę robi nie sama obecność stali, tylko to, czy została wstawiona we właściwe miejsce. Żeby to ocenić, trzeba umieć czytać projekt, bo to on mówi, gdzie stal ma pracować najmocniej, a gdzie ma tylko stabilizować układ.
Jak czytać projekt konstrukcyjny bez zgadywania
Ja zaczynam od projektu, bo sama liczba prętów nic nie mówi, jeśli nie znamy ich położenia, średnicy i rozstawu. Rysunek konstrukcyjny pokazuje nie tylko „ile stali”, ale przede wszystkim, gdzie ma leżeć, jak ma być zakotwiona i jaką otulinę trzeba zachować. To właśnie w tym miejscu najczęściej zaczynają się kosztowne nieporozumienia między inwestorem, ekipą i kierownikiem budowy.
| Oznaczenie na rysunku | Co oznacza w praktyce | Na co patrzeć przy odbiorze |
|---|---|---|
| Ø12 | Pręt o średnicy 12 mm | Czy średnica zgadza się z zestawieniem i nie została „zamieniona” na cieńszą |
| 4Ø12 | Cztery pręty 12 mm | Czy liczba sztuk zgadza się z projektem, a nie tylko z deklaracją wykonawcy |
| Ø6 co 25 cm | Strzemiona 6 mm rozmieszczone co 25 cm | Czy rozstaw nie został rozrzucony „na oko” przy narożach i końcach elementu |
| Zakład | Odcinek, na którym dwa pręty pracują razem | Czy długość zakładu jest zgodna z projektem, a połączenie nie wypada w złym miejscu |
| Otulina | Warstwa betonu chroniąca stal przed wilgocią i ogniem | Czy została utrzymana przez dystanse, a nie „zaginęła” po ułożeniu kosza |
| Zakotwienie | Długość, na jakiej pręt przenosi siły do betonu | Czy końce prętów nie są ucięte zbyt blisko krawędzi lub podpory |
- Pręty główne przenoszą zasadnicze siły rozciągające.
- Strzemiona spinają całość i ograniczają rozchodzenie się prętów pod obciążeniem.
- Pręty dodatkowe wzmacniają naroża, podpory i miejsca, gdzie konstrukcja ma większe naprężenia.
- Otulina nie jest „marnowaniem betonu”, tylko ochroną stali i warunkiem trwałości.
Gdy projekt jest już jasny, dopiero wtedy ma sens spojrzeć na rzeczywisty kosz z prętów i ocenić, czy będzie działał tak, jak przewidział konstruktor.

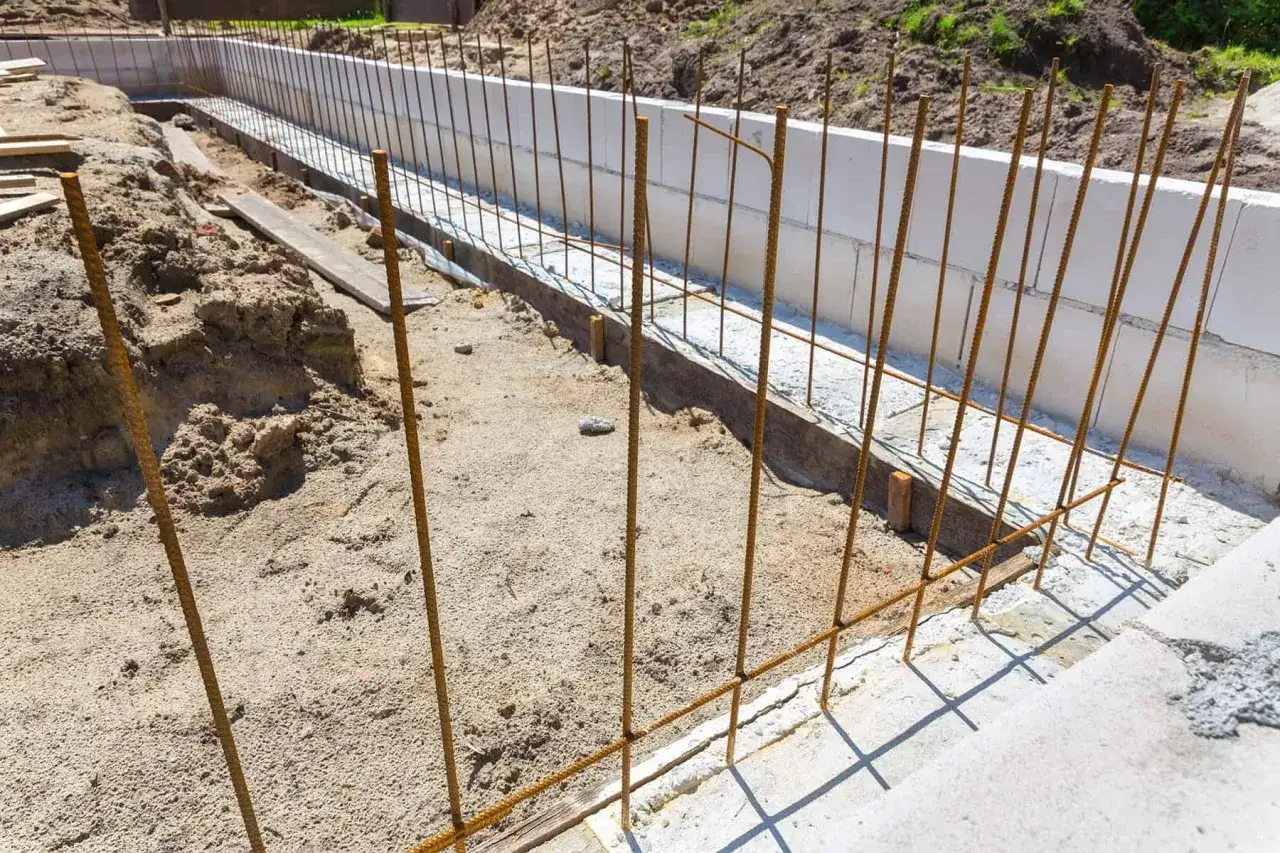

Jak wygląda poprawny układ prętów w fundamencie
W fundamencie nie chodzi o to, żeby „było dużo żelaza”, tylko żeby stal znalazła się dokładnie tam, gdzie powstają siły rozciągające. W domu jednorodzinnym najczęściej kontroluję ławy fundamentowe albo płytę, bo to one najczęściej decydują o tym, czy budynek będzie osiadał równomiernie i bez rys. Największy błąd, jaki widzę na budowach, to układanie stali bez dystansów i z przesunięciem względem osi elementu.
- Najpierw układa się dystanse, żeby kosz nie leżał bezpośrednio na gruncie lub szalunku.
- Następnie sprawdza się naroża i miejsca połączeń, bo tam siły są najbardziej skoncentrowane.
- Pręty główne muszą zachować ciągłość, a zakłady nie mogą wypadać przypadkowo przy krawędzi lub otworze.
- W części stykającej się z gruntem trzeba pilnować otuliny, która w praktyce często wynosi około 5 cm.
- Przed betonowaniem trzeba jeszcze skontrolować, czy drut wiązałkowy trzyma układ, a wibrowanie nie przesunie stali.
W płytach fundamentowych dobrze widać różnicę między poprawnym a przypadkowym wykonaniem: dolna i górna warstwa muszą być od siebie odseparowane, a instalacje i przepusty nie mogą bezmyślnie przecinać pasm nośnych. Jeśli jakiś otwór już musi przejść przez konstrukcję, trzeba go wzmocnić dodatkowymi prętami, a nie liczyć na to, że „beton sam to załatwi”.
Taki układ działa tylko wtedy, gdy stal ma odpowiednią klasę i średnicę, więc następny krok to dobór materiału do konkretnego elementu.
Jakie materiały i średnice najczęściej stosuje się w domu
W praktyce najczęściej spotykam stal żebrowaną B500B albo B500SP. Pierwsza jest bardzo popularna i dobrze znana ekipom, druga daje lepszą ciągliwość, czyli większy margines bezpieczeństwa przy odkształceniach. Nie ma tu miejsca na dobór „na oko” - średnica, rozstaw i klasa stali wynikają z obliczeń, rozpiętości i tego, jakie obciążenia ma przejąć element.
| Element | Typowe rozwiązanie w domu jednorodzinnym | Praktyczna uwaga |
|---|---|---|
| Ławy i płyty fundamentowe | Pręty główne często 12-16 mm, strzemiona 6-8 mm | Najważniejsze są naroża, ciągłość i zachowanie otuliny od strony gruntu |
| Wieńce i belki | Pręty podłużne 10-12 mm, czasem większe, strzemiona 6-8 mm | Tu liczy się dobre zakotwienie w ścianach i współpraca ze stropem |
| Strop monolityczny | Pręty i siatki w zakresie 8-12 mm, z dodatkowymi pasmami przy podporach | Nie wolno pomijać dozbrojeń nad ścianami nośnymi i przy dużych rozpiętościach |
| Nadproże | Zwykle kilka prętów 8-12 mm oraz strzemiona | To element mały, ale krytyczny; oszczędzanie na nim szybko się mści rysami |
| Schody i balkony | Układ projektowy, często z prętami 10-12 mm i dodatkowymi wzmocnieniami | Balkon warto traktować też jako detal energetyczny, bo łatwo zrobić z niego mostek termiczny |
Sam materiał to jednak nie wszystko. Beton i stal mogą być dobrej klasy, a i tak konstrukcja zawiedzie, jeśli wykonawstwo będzie niedokładne. To prowadzi wprost do błędów, które na budowie widuję najczęściej.
Najczęstsze błędy, które osłabiają żelbet
Największy błąd, jaki widzę, to przekonanie, że skoro zbrojenie „już jest”, to można przejść do następnego etapu bez kontroli. Tymczasem kilka centymetrów przesunięcia, za krótki zakład albo brak dystansu potrafią obniżyć trwałość całego elementu bardziej niż drobna różnica w klasie betonu. W domu jednorodzinnym takie poprawki są kosztowne, bo zwykle wychodzą dopiero po zalaniu albo po pierwszej zimie.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Brak dystansów | Stal leży zbyt blisko gruntu lub szalunku, więc koroduje szybciej | Ustawiać dystanse przed wiązaniem i kontrolować je po ułożeniu wszystkich prętów |
| Zbyt krótki zakład | Pręty nie pracują jako jeden element i pojawiają się lokalne osłabienia | Trzymać się projektu, nie skracać odcinków „dla wygody” |
| Luźne strzemiona | Pręty główne rozchodzą się przy betonowaniu i element traci geometrię | Wiązać dokładnie drutem i sprawdzić sztywność kosza przed zalaniem |
| Samowolne cięcie prętów w narożach | Pęknięcia po skosie i problemy w strefach podwyższonego naprężenia | Wykonywać naroża zgodnie z detalem projektowym, a nie „na skróty” |
| Brak dodatkowego wzmocnienia przy otworach | Osłabienie pasma nośnego wokół instalacji lub przepustu | Każdy większy otwór konsultować z projektantem lub kierownikiem budowy |
| Zmienianie układu bez uzgodnienia | Nieprzewidywalna nośność i ryzyko kosztownej naprawy | Wstrzymać robotę i uzyskać akceptację konstruktora |
Część z tych problemów można ograniczyć prefabrykacją, ale nie w każdej sytuacji jest to rozwiązanie najlepsze. To zależy od geometrii budynku, powtarzalności elementów i tego, ile naprawdę da się zyskać na czasie.
Gotowe kosze czy gięcie na miejscu
W domu jednorodzinnym obie metody mają sens, ale każda w innym miejscu. Przy prostych, powtarzalnych elementach gotowe kosze i siatki przyspieszają robotę, ograniczają liczbę błędów i zmniejszają ilość odpadów na placu budowy. Przy detalach nietypowych, takich jak schody zabiegowe, balkony albo rozbudowane naroża, często wygodniejsze jest wykonanie stali na miejscu, bo łatwiej dopasować ją do realnych wymiarów.
| Rozwiązanie | Plusy | Ograniczenia | Kiedy zwykle wybieram |
|---|---|---|---|
| Prefabrykowane kosze i siatki | Szybki montaż, powtarzalność, mniejsze ryzyko pomyłek | Trzeba dobrze zamówić wymiary, gorzej sprawdza się przy nietypowych detalach | Przy ławach, belkach i powtarzalnych elementach o prostej geometrii |
| Gięcie i wiązanie na miejscu | Pełna elastyczność i łatwiejsze dopasowanie do projektu | Większa zależność od jakości ekipy i więcej czasu na kontrolę | Przy schodach, balkonach, narożach i niestandardowych wzmocnieniach |
Jeśli patrzę na budowę całościowo, najczęściej wygrywa rozwiązanie mieszane: tam, gdzie geometria jest prosta, wchodzą prefabrykaty, a w miejscach krytycznych robi się dokładny montaż na miejscu. Niezależnie od metody ostatnia kontrola przed betonowaniem decyduje, czy konstrukcja będzie pracowała zgodnie z projektem.
Co sprawdzić przed betonowaniem, żeby nie wracać do napraw
- Porównaj układ stali z rysunkiem, a nie z pamięcią wykonawcy.
- Sprawdź, czy średnice, liczba prętów i rozstaw strzemion zgadzają się z projektem.
- Upewnij się, że dystanse utrzymują otulinę także po wejściu ludzi na deskowanie.
- Skontroluj naroża, zakłady i zakotwienia, bo właśnie tam najczęściej dochodzi do osłabień.
- Oceń, czy przepusty instalacyjne nie przecinają newralgicznych pasm nośnych.
- Zrób zdjęcia przed zalaniem - później te ujęcia bardzo pomagają przy odbiorze i ewentualnych pytaniach.
- Jeśli coś nie zgadza się z projektem, zatrzymaj betonowanie i wyjaśnij sprawę od razu.
W praktyce najwięcej zyskuje się nie na spektakularnych decyzjach, tylko na dokładności. Jeśli stal została ułożona zgodnie z projektem, a otulina i zakotwienia są dopilnowane, konstrukcja ma szansę pracować spokojnie przez dziesięciolecia, bez kosztownych napraw i bez niepotrzebnych strat materiału.
