Belka kalenicowa ma sens wtedy, gdy dach ma realnie pracować jako konstrukcja nośna, a nie tylko zamykać bryłę domu. W praktyce chodzi o to, jak przenieść obciążenia z krokwi, kiedy potrzebny jest otwarty sufit albo poddasze bez klasycznego wiązania i dlaczego łatwo pomylić ten element z deską kalenicową. Poniżej wyjaśniam to po ludzku, ale bez upraszczania rzeczy, które w budowie domu mają znaczenie dla bezpieczeństwa, kosztu i późniejszego komfortu użytkowania.
Najważniejsze rzeczy, które trzeba wiedzieć o elemencie w kalenicy
- To element nośny, nie tylko „deska na szczycie dachu” - jego rola zależy od statycznego schematu więźby.
- Nie wolno mylić go z deską kalenicową - ta druga zwykle ustawia krokwie, ale nie przejmuje pełnych obciążeń.
- Dobór przekroju zależy od rozpiętości, pokrycia i strefy śniegowej - nie da się go dobrać „na oko”.
- Największe błędy wynikają z braku podpór, złych połączeń i wilgotnego drewna.
- W domu energooszczędnym trzeba też dopilnować ciągłości izolacji, bo każdy słaby detal w kalenicy tworzy mostek cieplny.
Czym jest belka kalenicowa i kiedy jej potrzebujesz
W najprostszych słowach to nośna belka ustawiona w osi kalenicy, która przejmuje część obciążeń z krokwi i przekazuje je dalej na ściany nośne, słupy albo inne podpory. Dzięki temu dach nie musi opierać się wyłącznie na parze krokwi spinających się u góry i na wiązaniu w dolnej części. Ja traktuję ten element jako część całego układu, a nie osobny detal do „doklejenia” na końcu projektu.
To rozwiązanie pojawia się szczególnie wtedy, gdy inwestor chce otwarty salon z wysokim sufitem, poddasze bez klasycznych jętek albo dach o większej rozpiętości, którego nie da się sensownie oprzeć tylko na prostym układzie krokwiowym. W takich konstrukcjach kalenica przestaje być jedynie linią styku połaci i zaczyna pracować jak prawdziwy element statyczny. Jeśli projekt nie przewiduje tej pracy, próba jej wymuszenia na budowie zwykle kończy się poprawkami.
Warto też odróżnić taki element od zwykłej deski kalenicowej, bo to właśnie tutaj najczęściej rodzi się nieporozumienie. Deska kalenicowa służy głównie do prowadzenia i ustawienia krokwi, natomiast nośna belka w kalenicy bierze na siebie rzeczywiste obciążenia. To różnica fundamentalna, więc zanim przejdziemy do obliczeń i montażu, trzeba zobaczyć, jak ten układ naprawdę pracuje.
Jak ta konstrukcja pracuje w więźbie dachowej

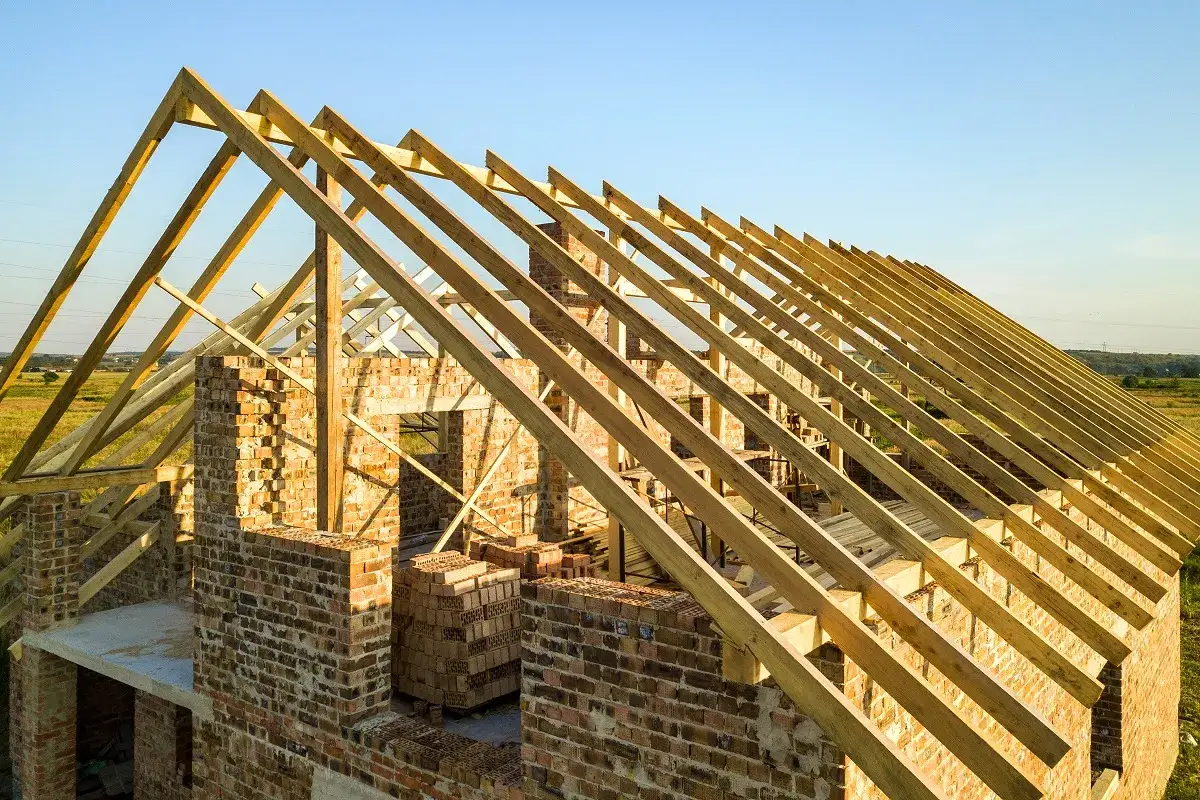

W dachu z nośnym elementem kalenicowym krokwie nie „wiszą w powietrzu”, tylko opierają się na belce, która zbiera ich obciążenia i przekazuje je do podpór. W praktyce oznacza to inny przepływ sił niż w klasycznym dachu krokwiowym, gdzie para krokwi i wiązanie dolne zamykają układ trójkąta. Tutaj ważne są już nie tylko ściskanie i zginanie, ale też to, dokąd dokładnie biegnie droga obciążenia.
To dlatego przy takim rozwiązaniu nie wystarczy mocny przekrój samego drewna. Liczy się także to, czy pod belką są słupy, ściany nośne, rygle albo inne elementy, które odbiorą siły i nie pozwolą na ugięcie całej kalenicy. Bez tego nawet dobry materiał może pracować źle, a dach po kilku sezonach zaczyna ujawniać się na tynkach, połączeniach i obróbkach blacharskich.
| Element | Rola | Gdzie występuje | Na co uważać |
|---|---|---|---|
| Nośny element w kalenicy | Przejmuje obciążenia z krokwi i przekazuje je do podpór | Dachy z otwartym sufitem, większą rozpiętością, podparciem na słupach | Wymaga projektu i poprawnych podpór |
| Deska kalenicowa | Ustawia i łączy krokwie w szczycie | Typowe dachy krokwiowe | Zwykle nie jest elementem nośnym |

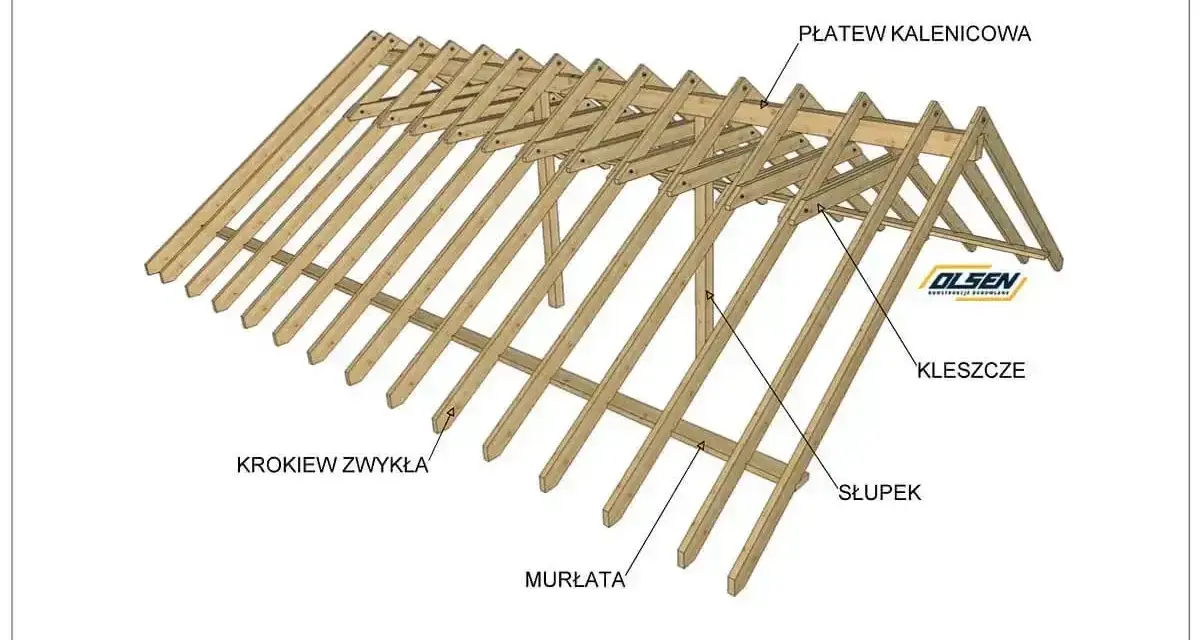

| Płatew kalenicowa | Podpiera krokwie jako pozioma belka w układzie płatwiowym | Więźby płatwiowe i płatwiowo-kleszczowe | Wymaga słupów, stężeń i prawidłowego oparcia |
W tym miejscu najważniejsze jest jedno: jeśli dach ma mieć dużą swobodę w środku, to kalenica staje się częścią konstrukcji nośnej, a nie tylko jej końcem. Kiedy to już rozumiemy, można sensownie przejść do materiału, przekroju i warunków oparcia.
Jak dobrać przekrój i materiał, żeby dach nie pracował na granicy
Najrozsądniej patrzeć na trzy rzeczy naraz: rozpiętość, obciążenie i sposób podparcia. Przy mniejszych dachach jednorodzinnych wystarczyć może drewno lite klasy konstrukcyjnej C24, ale przy większych rozpiętościach bardzo często lepiej sprawdza się drewno klejone warstwowo, bo ma lepszą stabilność wymiarową i jest wygodniejsze przy większych długościach. Z mojego doświadczenia to właśnie tu inwestorzy najczęściej próbują oszczędzić tam, gdzie oszczędność jest pozorna.
Orientacyjnie można przyjąć, że przy rozpiętościach rzędu 4-5 m układ nadal bywa stosunkowo prosty do rozwiązania, natomiast przy około 6 m i więcej projekt zazwyczaj wymaga już bardzo świadomego doboru przekroju, dodatkowych podpór albo materiału klejonego. Nie chodzi o sztywną granicę, tylko o moment, w którym zwykłe „wzmocnijmy trochę” przestaje działać. Ostatecznie decydują też ciężar pokrycia, strefa śniegowa i to, czy dach ma poddasze użytkowe.
| Co wpływa na dobór | Dlaczego ma znaczenie | Praktyczna wskazówka |
|---|---|---|
| Rozpiętość między podporami | Im większa, tym większe ugięcie i potrzeba sztywniejszego przekroju | Przy dłuższych odcinkach rozważ drewno klejone lub dodatkowe słupy |
| Ciężar pokrycia | Dachówka ceramiczna obciąża bardziej niż lekka blacha | Cięższe pokrycie traktuj jako sygnał do mocniejszej konstrukcji |
| Strefa śniegowa i wiatrowa | Obciążenia klimatyczne potrafią zmienić cały przekrój | Nie kopiuj detalu z innej inwestycji bez sprawdzenia lokalizacji |
| Wilgotność drewna | Zbyt mokry materiał pracuje, paczy się i pęka | W konstrukcji nośnej celuj w drewno konstrukcyjne o wilgotności około 12-18% |
| Rodzaj oparcia | Inaczej pracuje belka oparta na ścianie, a inaczej na słupach | Oparcie i łączniki zawsze dobieraj do projektu, nie do „zdrowego rozsądku” z placu budowy |
W praktyce najbardziej opłaca się tam poświęcić czas na projekt, bo późniejsze „ratowanie” konstrukcji jest droższe niż dobór właściwego rozwiązania od początku. A skoro materiał i przekrój mamy już ustawione, czas na etap, na którym najwięcej rzeczy potrafi pójść źle: montaż.
Montaż, który naprawdę ma znaczenie
Najpierw wytyczam oś, poziom i dokładne miejsce oparcia. Bez tego nawet dobry projekt może zostać zepsuty przez kilka milimetrów różnicy na podporach, które później zamieniają się w centymetry na połaci. W dachach drewnianych geometria jest bezlitosna.
- Sprawdza się oś budynku, poziomy ścian i dokładne położenie podpór.
- Przygotowuje się oparcie na ścianie lub słupach oraz właściwe kotwienie.
- Ustawia się belkę z zachowaniem pełnego oparcia, zwykle rzędu kilkunastu centymetrów, zgodnie z projektem.
- Łączy się krokwie i element kalenicowy odpowiednimi łącznikami albo złączami ciesielskimi.
- Kontroluje się prostoliniowość, sztywność i brak skręcenia całego układu przed zamknięciem dachu.
Nie podcina się takiego elementu „żeby tylko wszedł”. Każde osłabienie przekroju, dodatkowe nacięcie albo przypadkowe wybranie materiału pod łącznik działa na niekorzyść nośności. Dla mnie to jedna z tych rzeczy, przy których lepiej zatrzymać ekipę na godzinę niż potem prostować całą konstrukcję przez lata.
Tu też wychodzi różnica między solidnym wykonaniem a chaotycznym montażem z poprawkami na placu budowy. Gdy detal jest zrobiony dobrze, dach odwdzięcza się ciszą, sztywnością i stabilną geometrią. A kiedy nie jest, objawy pojawiają się szybciej, niż większość inwestorów zakłada.
Najczęstsze błędy, które potem wychodzą na tynkach
W tej konstrukcji najdroższe są nie spektakularne awarie, tylko drobne błędy z początku budowy. Właśnie one później ujawniają się jako pęknięcia, skrzypienie, nierówna kalenica albo problemy z ociepleniem. Zestawiłem je poniżej, bo to oszczędza więcej pieniędzy niż każdy „uniwersalny” patent z internetu.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Mylenie belki nośnej z deską kalenicową | Zaniżenie nośności i zbyt duże ugięcie dachu | Sprawdzić, jaki schemat statyczny przewidział konstruktor |
| Zbyt mały przekrój | Praca dachu na granicy, pękające połączenia, wyraźne ugięcie | Dobierać przekrój do obciążeń, nie do „podobnego domu obok” |
| Brak lub złe podpory | Przeniesienie ciężaru tam, gdzie konstrukcja nie była na to przygotowana | Zaplanować słupy, ściany nośne i kotwienie już na etapie projektu |
| Wilgotne drewno | Paczenie, skurcz, rozchodzenie się połączeń | Stosować drewno konstrukcyjne o odpowiedniej wilgotności i składować je pod przykryciem |
| Przerwana izolacja wokół podpór | Mostek cieplny i ryzyko kondensacji | Uzgodnić detale z wykonawcą ocieplenia jeszcze przed zamknięciem dachu |
Jeśli miałbym wskazać jeden błąd najczęstszy, to nie jest nim sama technologia, tylko brak współpracy między konstruktorem, cieślą i ekipą od izolacji. Dach to system, a nie zbiór niezależnych decyzji. To prowadzi prosto do jeszcze jednego ważnego wątku: wpływu tej części konstrukcji na energooszczędność domu.
Co ta konstrukcja zmienia w poddaszu i energooszczędności domu
W domu z użytkowym poddaszem albo z otwartą strefą dzienną element w kalenicy wpływa nie tylko na statykę, ale też na układ warstw dachu. Każdy słup, każda nakładka i każde oparcie mogą przerwać ciągłość izolacji, a to od razu tworzy miejscowy mostek cieplny. Przy dachu energooszczędnym, gdzie warstwa izolacji w połaci często dochodzi do 30-40 cm, takie miejsca trzeba zaplanować z chirurgiczną precyzją.
Ja zawsze patrzę na to szerzej: jeżeli dach ma współpracować z wentylacją mechaniczną, rekuperacją, a w przyszłości także z fotowoltaiką, to więźba musi być przewidziana tak, by nie komplikować późniejszych instalacji. Otwarta kalenica, wysoki sufit czy widoczna belka mogą wyglądać świetnie, ale tylko wtedy, gdy pod nimi da się jeszcze poprawnie zamknąć izolację i paroizolację. Inaczej estetyka wygrywa z fizyką budowli, a to zwykle kończy się rachunkiem za poprawki.
Dobry projekt dachu bierze więc pod uwagę nie tylko wygląd, ale też szczelność, grubość ocieplenia i przebieg instalacji. Jeśli ten etap jest zrobiony porządnie, konstrukcja pomaga domu być cichym, trwałym i ciepłym. A zanim zamówisz materiał, warto jeszcze przejść przez krótką listę kontrolną.
Co sprawdzić przed zamówieniem drewna do kalenicy
Przed zakupem materiału sprawdziłbym przede wszystkim pięć rzeczy: rozpiętość między podporami, ciężar pokrycia, strefę śniegową, układ podpór oraz to, czy poddasze ma być otwarte czy zamknięte. To właśnie te parametry najczęściej decydują, czy wystarczy drewno lite, czy bezpieczniej i rozsądniej będzie użyć elementu klejonego albo wprowadzić dodatkowe podparcie.
- Zweryfikuj, czy projekt przewiduje rzeczywiście nośny element w kalenicy, czy tylko deskę do ustawienia krokwi.
- Sprawdź, czy pod belką są ściany nośne, słupy albo inne podpory przenoszące ciężar na dół.
- Ustal, jakie będzie pokrycie dachu i ile waży cały układ połaci.
- Upewnij się, że drewno ma klasę konstrukcyjną i odpowiednią wilgotność.
- Poproś o detal połączeń z krokwiami, izolacją i paroizolacją, zanim ruszy montaż.
Jeśli podejdziesz do tego spokojnie, bez skracania drogi na etapie projektu, dach odwdzięczy się trwałością, lepszą pracą konstrukcji i łatwiejszym ociepleniem. W budowie domu właśnie takie decyzje rzadko są efektowne na zdjęciach, ale bardzo często robią największą różnicę po kilku latach użytkowania.
