Dobrze zaplanowane otwory wentylacyjne w stropie pozwalają ukryć instalację bez chaosu w wykończeniu wnętrz, ale tylko wtedy, gdy ich lokalizacja, średnica i sposób uszczelnienia są uzgodnione z konstrukcją budynku. W tym artykule pokazuję, kiedy taki przepust ma sens, jak przygotować go przed betonowaniem, jak bezpiecznie wykonać go w gotowej płycie i na co uważać, żeby nie doprowadzić do pęknięć, hałasu albo kosztownych poprawek.
Najważniejsze decyzje zapadają przed wierceniem i przed betonowaniem
- Najbezpieczniej zaplanować przepusty jeszcze przed wylaniem stropu, zanim pojawi się zbrojenie i beton.
- Otwór powinien być większy niż sama rura, bo trzeba uwzględnić tuleję, uszczelnienie i luz montażowy.
- W gotowej płycie najlepiej sprawdza się wiercenie diamentowe, a nie przypadkowe kucie.
- Każde przejście przez strop trzeba skoordynować z konstruktorem i instalatorem, zwłaszcza w żelbecie i przy stropach gęstożebrowych.
- Największe ryzyko to przecięcie zbrojenia, słabe uszczelnienie akustyczne i brak zabezpieczenia przeciwpożarowego.
- Przy dobrym projekcie taki detal jest prosty. Przy improwizacji bywa jednym z najdroższych poprawek na budowie.
Kiedy warto prowadzić wentylację przez strop, a kiedy lepiej wybrać inną trasę
Ja zwykle zaczynam od prostego pytania: czy instalacja naprawdę musi przebić płytę, czy da się ją ukryć w suficie podwieszanym, warstwie podłogi albo w szachcie. To ważne, bo w wykończeniu wnętrz jeden zły wybór potrafi zabrać wysokość pomieszczenia albo skomplikować zabudowę z płyt g-k.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Czego pilnować |
|---|---|---|---|
| Przepust przez strop | Gdy potrzebny jest pion między kondygnacjami i nie ma miejsca na inne prowadzenie przewodu | Krótsza trasa, porządek w zabudowie, mniejsza liczba załamań | Konstrukcji, akustyki i zabezpieczenia ppoż. |
| Sufit podwieszany | Gdy zależy Ci na elastyczności i łatwym serwisie instalacji | Łatwiejsze prowadzenie kanałów, możliwość korekt po drodze | Utraty wysokości pomieszczenia i poprawnego zaprojektowania zabudowy |

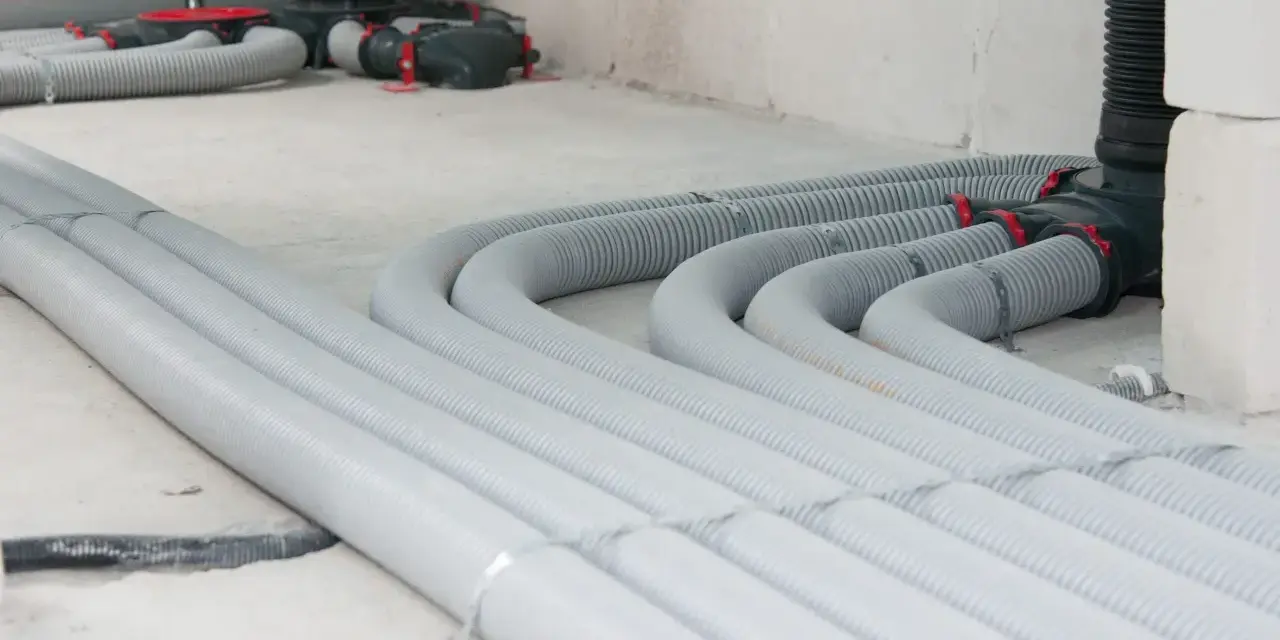

| Warstwa podłogi | Przy mniejszych średnicach i odpowiedniej grubości posadzki | Brak ingerencji w płytę stropową | Kolizji z ogrzewaniem podłogowym, izolacją i innymi instalacjami |
W stropie monolitycznym przepust jest najłatwiejszy do przewidzenia na etapie projektu. W stropie gęstożebrowym trzeba pilnować żeber i pustaków, bo nie każdy punkt da się bezpiecznie przewiercić, a w stropie prefabrykowanym lub częściowo prefabrykowanym trasa kanału musi być dopasowana do układu elementów nośnych. Jeśli przepust przez płytę jest rzeczywiście najlepszy, następny krok to projekt, a nie wiertnica.
Jak zaplanować przepusty w stropie przed betonowaniem
Najwięcej oszczędza się nie na samym wierceniu, tylko na dobrym rozrysowaniu przepustów. Ja traktuję to jak element projektu instalacyjnego, bo po wylaniu betonu margines na błędy gwałtownie maleje.
- Ustal średnice kanałów i miejsce końcówek nawiewnych lub wywiewnych jeszcze przed zamówieniem materiału.
- Sprawdź trasę z konstruktorem, szczególnie jeśli przejście wypada blisko podciągu, ściany nośnej albo w rejonie większego zbrojenia.
- Zostaw zapas na montaż. W praktyce często przyjmuje się 10-20 mm luzu, a przy przewodach 120-125 mm projekt może przewidywać otwór rzędu 140-160 mm, jeśli dochodzi tuleja i uszczelnienie.
- Oznacz punkt na szalunku i dopilnuj, żeby wykonawca wiedział, gdzie ma przejść tuleja lub osłona.
- Zrób dokumentację zdjęciową przed zalaniem, żeby po zakryciu nie zgadywać, gdzie biegnie przewód.
Ja lubię też dopisać w projekcie, czy przepust ma być przejściem czysto technicznym, czy będzie widoczny pod anemostatem. Anemostat to końcówka nawiewu lub wywiewu montowana w suficie, więc już na tym etapie trzeba wiedzieć, ile miejsca zostanie na estetyczne wykończenie. Jeśli plan powstał za późno i strop już stoi, wchodzimy w zupełnie inną procedurę.
Jak wykonać przepusty w gotowym stropie bez ryzyka dla zbrojenia
W istniejącej płycie nie zaczynam od młota udarowego. Najpierw sprawdza się zbrojenie, grubość stropu i dokładne położenie przewodu, a dopiero potem dobiera technikę. W praktyce najbezpieczniej wypada wiercenie diamentowe, bo daje czysty otwór, mało drgań i mniejsze ryzyko spękań niż kucie.
| Metoda | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Wiercenie diamentowe | Gotowy strop żelbetowy, gdy liczy się precyzja | Mało drgań, czysty przelot, niewielkie ryzyko uszkodzeń | Wymaga sprzętu i zwykle jest droższe od prostych prac ręcznych |
| Kucie | Tylko przy drobnych korektach i po sprawdzeniu, że nie naruszysz konstrukcji | Szybkie przy małych poprawkach | Duże ryzyko pęknięć, wyszczerbień i hałasu |
| Zmiana trasy instalacji | Gdy otwór koliduje z konstrukcją albo byłby zbyt drogi w wykonaniu | Czasem całkowicie eliminuje potrzebę ingerencji w strop | Może wymagać przeróbki zabudowy i nowych decyzji projektowych |
Orientacyjnie standardowy otwór instalacyjny w betonie często zaczyna się od około 150-300 zł netto za punkt, ale większa średnica, grubszy strop i trudny dostęp potrafią szybko podnieść koszt. To właśnie dlatego planowanie przed betonowaniem zwykle wychodzi taniej niż poprawki w gotowym wnętrzu. Samo wykonanie otworu to jednak dopiero połowa zadania, bo bez poprawnej średnicy i uszczelnienia cały detal nadal będzie problemem.
Jak dobrać średnicę, tuleję i uszczelnienie, żeby detal działał przez lata
W praktyce nie chodzi o to, by otwór był jak najmniejszy, tylko by był dostosowany do całego przekroju: rury, tulei, izolacji i warstwy wykończeniowej. Dla samych przewodów montażowych zwykle zostawia się około 10-20 mm luzu, a przy większych kanałach projekt może przewidywać wyraźnie większy przelot, na przykład dla przewodu 120-125 mm otwór bywa przygotowywany w okolicy 140-160 mm. To nie jest sztywna reguła, tylko praktyka, która zostawia miejsce na montaż i uszczelnienie.
| Element | Po co jest | Na co uważać |
|---|---|---|
| Tuleja | Oddziela kanał od betonu i ułatwia późniejszy montaż | Nie może zbyt ciasno obejmować rury ani wymuszać naprężeń |
| Izolacja akustyczna | Ogranicza przenoszenie drgań i szumu | Nie wciskać twardo w przelot, bo wtedy hałas wraca do stropu |
| Uszczelnienie ogniochronne | Pomaga zachować wymaganą odporność przegrody | Dobiera się je do konkretnego miejsca, a nie uniwersalną pianką |
| Rozeta lub anemostat | Maskuje otwór i reguluje nawiew albo wywiew | Musi być przewidziana już na etapie wykończenia sufitu |
Jeżeli przez strop przechodzi przewód między strefami pożarowymi, trzeba przewidzieć rozwiązanie przeciwpożarowe zgodne z projektem, a nie zamykać wszystkiego przypadkową pianką. Dobrze dobrany detal nie tylko wygląda lepiej, ale też dłużej pozostaje cichy i szczelny. Gdy ten etap jest policzony, najczęściej przegrywa już tylko wykonawstwo.
Najczęstsze błędy, które wychodzą dopiero po wykończeniu
Tu najłatwiej o kosztowne poprawki, bo problem często wychodzi dopiero po malowaniu albo po montażu sufitu podwieszanego.
- Wiercenie bez sprawdzenia zbrojenia może osłabić płytę i zmusić do naprawy konstrukcyjnej.
- Zbyt mały otwór sprawia, że później nie mieści się tuleja, izolacja albo sama końcówka kanału.
- Brak koordynacji z elektryką i wodą powoduje kolizje, które ujawniają się dopiero na budowie.
- Sztywne oparcie rury o beton przenosi drgania i hałas do wnętrza.
- Brak zdjęć i wymiarów przed zakryciem kończy się zgadywaniem, gdzie dokładnie biegnie przewód.
- Pomijanie zabezpieczenia ogniochronnego jest szczególnie ryzykowne przy przejściach przez stropy oddzielające kondygnacje.
Jeśli inwestor lub wykonawca pominie choć dwa z tych punktów, końcowy efekt często wygląda poprawnie tylko do momentu pierwszej awarii albo pierwszego remontu. Właśnie dlatego przed odbiorem robię jeszcze jeden, bardzo konkretny przegląd.
Co sprawdzić przed zamknięciem sufitu, żeby nie wracać do betonu
Zanim zamkniesz zabudowę, przejdź przez prostą listę i zaznacz wszystko na papierze albo w pliku z dokumentacją powykonawczą.
- Czy każdy przepust ma potwierdzoną średnicę i lokalizację?
- Czy otwór ma tuleję lub osłonę, jeśli projekt tego wymaga?
- Czy kanał nie dotyka bezpośrednio betonu i nie przenosi drgań?
- Czy uszczelnienie akustyczne i przeciwpożarowe zostało dobrane do konkretnego miejsca?
- Czy zabudowa sufitu nie zasłoni dostępu serwisowego do anemostatu, skrzynki rozprężnej albo rewizji?
- Czy wykonano zdjęcia przed zakryciem i naniesiono wymiary na rzuty?
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: w instalacjach wentylacyjnych przez strop wygrywa ten projekt, który jest najpierw dobrze narysowany, a dopiero potem dobrze wykonany. Im wcześniej zaplanujesz przebicie, tym większa szansa, że sufit pozostanie estetyczny, kanały będą ciche, a całość nie zmusi Cię do kucia po wykończeniu.
