Uziemienie domu - Jak działa i jak uniknąć błędów?

Dobre uziemienie domu nie jest dodatkiem na wszelki wypadek. W praktyce decyduje o tym, czy zabezpieczenia zadziałają przy uszkodzeniu izolacji, jak zachowają się ochronniki przepięć i czy metalowe elementy instalacji nie podniosą potencjału w niebezpieczny sposób. Poniżej wyjaśniam, jak działa cały układ, jakie rozwiązania stosuje się w domach jednorodzinnych, co trzeba sprawdzić przy odbiorze i jakie błędy najczęściej psują ochronę.

Jak działa uziemienie i dlaczego nie wystarczy sam bezpiecznik

Uziemienie nie działa jak magiczna „gąbka” na prąd. Jego zadaniem jest stworzenie kontrolowanej drogi dla prądu uszkodzeniowego i ograniczenie różnic potencjałów między obudową urządzenia a gruntem. Gdy dojdzie do przebicia, prąd ma popłynąć tak, by zadziałało zabezpieczenie i żeby człowiek nie znalazł się między dwoma częściami instalacji o niebezpiecznie różnych potencjałach.

W praktyce chodzi o współpracę kilku elementów. Przewód ochronny PE prowadzi potencjał ochronny do urządzeń, połączenia wyrównawcze zmniejszają ryzyko „kopnięcia” między rurą, wanną, grzejnikiem czy obudową sprzętu, a wyłącznik różnicowoprądowy odłącza zasilanie przy wykryciu prądu upływu. Bezpiecznik nadprądowy reaguje głównie na przeciążenie i zwarcie, ale nie zastępuje ochrony przeciwporażeniowej.

Jeżeli ktoś pamięta stare „zerowanie”, to dziś najważniejsze jest zrozumienie, że ochrona w instalacji domowej jest szersza niż jeden przewód. Ja patrzę na nią jak na układ naczyń połączonych: uziom, PE, GSU, wyrównanie potencjałów i zabezpieczenia muszą grać razem, inaczej cały system traci sens. Żeby to miało sens również w praktyce, trzeba wiedzieć, z czego ten układ się składa.

Z czego składa się skuteczny system uziemiający

W dobrze zaprojektowanym domu nie ma jednego „cudownego” elementu, który załatwia wszystko. Skuteczna ochrona to zestaw połączonych ze sobą części, z których każda ma inne zadanie. W rodzinie norm PN-HD 60364 podejście jest właśnie takie: uziemienie jest częścią całego systemu ochrony, a nie osobnym dodatkiem.

• Uziom - fizyczny kontakt z gruntem, który odprowadza prądy uszkodzeniowe i wyrównuje potencjały.
• Przewód PE - przewód ochronny prowadzący potencjał ochronny do gniazd, obudów i urządzeń.
• GSU - główna szyna uziemiająca, czyli punkt, w którym zbiegają się najważniejsze połączenia ochronne.
• Połączenia wyrównawcze - połączenie metalowych części instalacji i obcych elementów przewodzących, aby nie powstawały groźne różnice napięć.
• RCD - wyłącznik różnicowoprądowy, który odłącza obwód przy wykryciu prądu upływu; często stosuje się go w obwodach domowych o czułości 30 mA.
• SPD - ogranicznik przepięć, potrzebny zwłaszcza tam, gdzie w domu pracuje elektronika, fotowoltaika, pompa ciepła albo ładowarka samochodu elektrycznego.

GSU powinna być łatwo dostępna do kontroli i poprawnie opisana, bo to przez nią przechodzą najważniejsze połączenia ochronne. W praktyce właśnie w tym miejscu widać, czy instalacja jest przemyślana, czy tylko „jakoś działa”. Kiedy wiadomo już, co łączy system, można sensownie wybrać sam typ uziomu.

Jakie uziomy stosuje się w domach jednorodzinnych

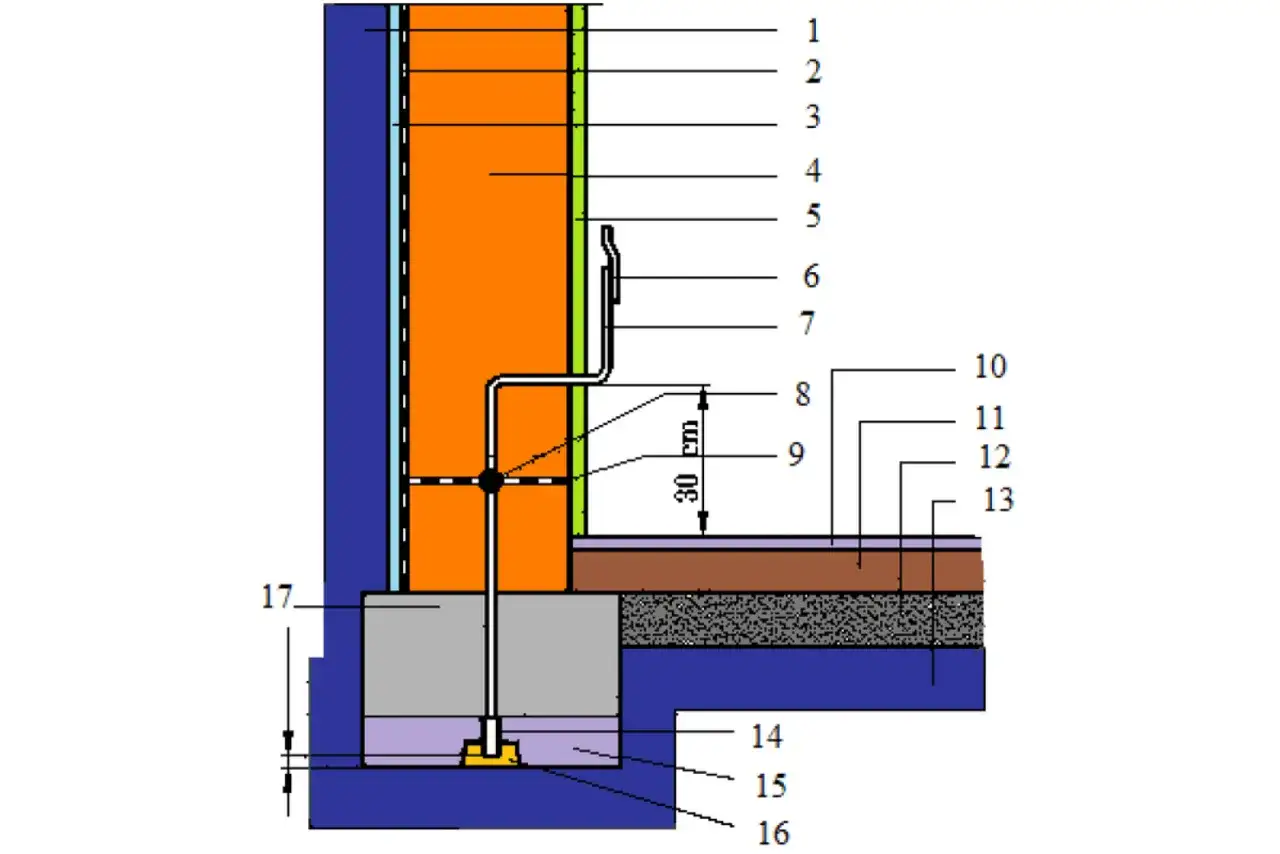

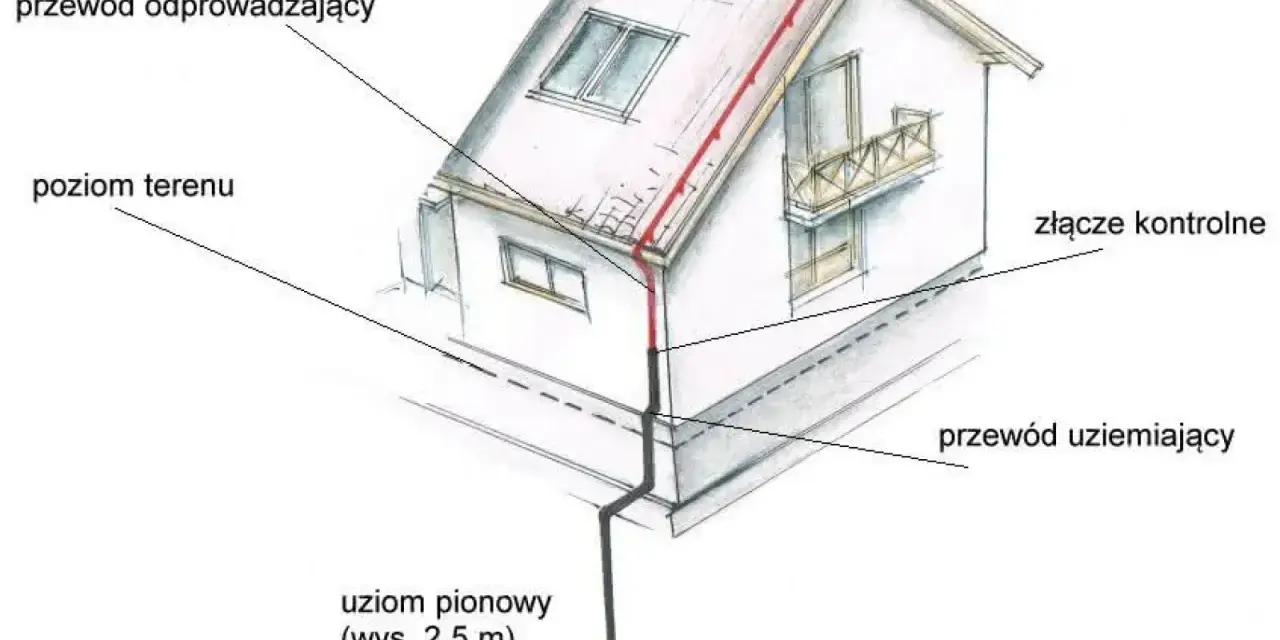

Najpierw rozróżniam uziomy naturalne i sztuczne. Naturalny może wykorzystywać istniejące metalowe elementy konstrukcyjne, ale nie każdy metal w budynku nadaje się do tej roli bez sprawdzenia ciągłości, odporności korozyjnej i zgodności z projektem. Sztuczny to świadomie wykonany uziom z bednarki, prętów albo układu mieszanego. W nowych domach najczęściej wygrywa uziom fundamentowy, bo jest trwały i zwykle najskuteczniej współpracuje z resztą instalacji.

Jeśli budynek dopiero powstaje, uziom fundamentowy jest zwykle najlepszym startem. Przy modernizacji istniejącego domu częściej kończy się na otoku albo szpilkach, bo tych rozwiązań nie trzeba wiązać z betonowaniem. To, który wariant wybiorę, zależy jednak nie tylko od etapu budowy, ale też od sytuacji, w której instalacja potrzebuje szczególnej uwagi.

Kiedy uziemienie staje się krytyczne

Najbardziej wymagające sytuacje pojawiają się wtedy, gdy do domu dochodzi dużo elektroniki albo stara instalacja ma zostać dostosowana do współczesnych obciążeń. Ja zawsze zwracam uwagę na kilka scenariuszy, bo właśnie tam błędy w ochronie najczęściej wychodzą na wierzch.

• Stary dom z układem TN-C - tu trzeba sprawdzić rozdział przewodu PEN, stan przewodów i to, czy w ogóle istnieje sensowne uziemienie punktu rozdziału.
• Fotowoltaika, pompa ciepła, klimatyzacja, ładowarka EV - nowoczesne urządzenia są bardziej wrażliwe na przepięcia i wymagają poprawnie dobranych SPD oraz wyrównania potencjałów.
• Metalowy dach, długie odcinki kabli i rozbudowa ogrodu - tu łatwiej o zakłócenia i przepięcia, zwłaszcza przy burzach.
• Zalanie, remont łazienki, wymiana dachu albo prace ziemne przy budynku - po takich robotach warto wrócić do pomiarów, bo instalacja mogła stracić parametry albo połączenia mechaniczne mogły się rozluźnić.
• Grunt suchy, piaszczysty albo bardzo zmienny wilgotnościowo - wtedy opór uziemienia potrafi mocno pływać i projekt trzeba dopasować do warunków, a nie do katalogu.

W tych przypadkach nie patrzę wyłącznie na sam uziom. Równie ważne są połączenia wyrównawcze, zabezpieczenia przepięciowe i to, czy instalacja została zrobiona pod faktyczne obciążenie domu, a nie pod minimalny standard. Sam dobór rozwiązania nie wystarczy, jeśli po drodze ktoś pominie etap wykonania i odbioru.

Jak wygląda poprawne wykonanie i odbiór instalacji

Dobra instalacja zaczyna się od projektu, a nie od kupna bednarki. Najpierw trzeba ustalić układ sieci, sposób ochrony przeciwporażeniowej i miejsce głównej szyny uziemiającej, dopiero potem dobiera się uziom i sposób prowadzenia przewodów ochronnych. W praktyce to właśnie kolejność decyduje o tym, czy dom będzie bezpieczny przez lata, czy tylko „na papierze”.

1. Oględziny i projekt - elektryk lub projektant sprawdza, jaki układ sieci doprowadzono do budynku, jakie odbiorniki będą pracować i gdzie trzeba prowadzić połączenia wyrównawcze.
2. Wykonanie uziomu - fundamentowego, otokowego, pionowego albo mieszanego, zależnie od budynku i gruntu.
3. Połączenie z GSU - przez przewód uziemiający i odpowiednio dobrane zaciski, najlepiej tak, by układ dało się później kontrolować.
4. Połączenia wyrównawcze - do GSU trafiają metalowe elementy instalacji wodnej, grzewczej i inne obce części przewodzące przewidziane w projekcie.
5. Pomiary odbiorcze - sprawdza się ciągłość przewodów ochronnych, rezystancję uziemienia, impedancję pętli zwarcia i działanie wyłączników różnicowoprądowych.
6. Protokół - bez protokołu z pomiarów nie uznałbym pracy za zakończoną, bo to właśnie dokument pokazuje, że instalacja spełnia wymagania techniczne.

Jak przypomina GUNB, okresowa kontrola instalacji elektrycznej i piorunochronnej w budynkach mieszkalnych obejmuje również stan uziemień, a taki przegląd wykonuje się co najmniej raz na 5 lat. Z kolei w normach PN-HD 60364 odbiór instalacji opiera się na oględzinach i próbach, nie na subiektywnym wrażeniu, że „wszystko działa”. To ważne rozróżnienie, bo poprawny pomiar często ujawnia błędy, których nie widać gołym okiem.

Jeżeli dom ma rozbudowaną elektronikę, instalację PV albo ładowarkę samochodu, dopilnowałbym też doboru ochronników przepięć i ich współpracy z uziemieniem. Sama obecność SPD nie pomaga, jeśli tor ochronny ma słaby kontakt albo został wykonany byle jak. Nawet dobrze zaprojektowany układ traci sens, jeśli ktoś po drodze popełni klasyczne błędy.

Najczęstsze błędy, które kosztują najwięcej

Najwięcej szkód robi nie sam typ uziomu, tylko skróty myślowe. Nie ma jednej magicznej wartości oporu dla każdego domu - liczą się układ sieci, warunki gruntu, ochrona przepięciowa i wynik pomiaru w konkretnej instalacji. Dlatego zawsze patrzę na cały system, a nie na jedno hasło wyjęte z katalogu.

• Traktowanie rur wodnych jako jedynego uziomu - kiedyś bywało to praktykowane, ale dziś nie wolno opierać ochrony na elemencie, który może zostać wymieniony na tworzywo albo odcięty przy remoncie.
• Brak połączeń wyrównawczych - nawet dobry uziom nie ochroni, jeśli metalowe części budynku mają różne potencjały.
• Łączenie elementów bez kontroli korozji - zły materiał, słabe zaciski i niepoprawny montaż potrafią zniszczyć efekt po kilku sezonach.
• Brak pomiarów po zakończeniu robót - jeśli nie ma protokołu, nie ma pewności, że system działa zgodnie z projektem.
• Modernizacja starego domu bez sprawdzenia PEN - tu łatwo o pozorną poprawę, która nie rozwiązuje problemu ochrony.
• Przekonanie, że RCD załatwia wszystko - wyłącznik różnicowoprądowy jest bardzo ważny, ale bez poprawnego uziemienia, PE i wyrównania potencjałów nie tworzy kompletnej ochrony.

W starszych domach najrozsądniej zaczynać od kontroli istniejących połączeń, a dopiero potem dobudowywać kolejne elementy. Czasem lepiej naprawić jeden kluczowy punkt niż rozpraszać budżet na kilka rozwiązań wykonanych bez ładu i składu. Przy przeglądzie albo rozbudowie instalacji warto skupić się właśnie na tym, co realnie poprawia bezpieczeństwo.

Co warto dopilnować przy przeglądzie starego domu i rozbudowie instalacji

• Poproś o sprawdzenie, czy GSU jest faktycznie połączona z uziomem i czy połączenia są dostępne do kontroli.
• Sprawdź, czy przewody ochronne PE są ciągłe i nie zostały „dosztukowane” w sposób przypadkowy.
• Przy modernizacji starej instalacji upewnij się, że rozdział PEN na PE i N został wykonany poprawnie i zgodnie z projektem.
• Jeżeli dom ma fotowoltaikę, pompę ciepła albo ładowarkę EV, poproś o ocenę ochronników przepięć i wyrównania potencjałów.
• Po zalaniu, poważnym remoncie albo pracach ziemnych przy budynku zleć ponowne pomiary, nawet jeśli instalacja „niby działa”.
• Przechowuj protokoły pomiarów razem z dokumentacją domu, bo przy kolejnej modernizacji oszczędzają czas i ograniczają ryzyko błędów.

W dobrze zaprojektowanym domu uziemienie nie rzuca się w oczy, ale właśnie ono robi robotę wtedy, gdy instalacja jest przeciążona, pojawia się przepięcie albo ktoś dotknie obudowy z uszkodzoną izolacją. Jeśli mam wskazać jedną rzecz, której nie warto robić „na skróty”, to jest nią właśnie cały układ ochrony z uziomem, GSU i pomiarami wykonanymi po zakończeniu prac.
