W domowej instalacji elektrycznej są elementy, które widać na co dzień, i takie, o których myśli się dopiero przy awarii albo modernizacji. Zabezpieczenie przedlicznikowe należy właśnie do tej drugiej grupy: chroni układ pomiarowy i wyznacza granicę między siecią operatora a instalacją odbiorczą w domu. Poniżej wyjaśniam, gdzie jest montowane, jak działa, jak dobrać jego wartość do realnego obciążenia oraz kiedy problem wynika z przeciążenia, a kiedy z usterki instalacji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To element po stronie zasilania licznika, zwykle zaplombowany i niedostępny na co dzień dla domowników.
- W domu jednorodzinnym najczęściej spotyka się zasilanie trójfazowe, bo łatwiej rozłożyć obciążenie większych urządzeń.
- Dobór prądu znamionowego zależy od mocy przyłączeniowej, liczby faz i tego, jakie odbiorniki pracują jednocześnie.
- Częste wyłączanie nie zawsze oznacza awarię, ale zawsze jest sygnałem, że trzeba sprawdzić bilans mocy lub stan instalacji.
- Przy zmianach w zaplombowanej części instalacji potrzebny jest elektryk z uprawnieniami i uzgodnienie z operatorem sieci.
Czym jest i co naprawdę chroni
W praktyce patrzę na ten element jako na główną ochronę po stronie zasilania licznika. Jego zadaniem nie jest zabezpieczanie pojedynczego gniazdka czy jednej lampy, tylko odcięcie dopływu energii, gdy prąd przekroczy bezpieczny poziom dla części instalacji znajdującej się przed układem pomiarowym albo dla samego układu pomiarowo-rozliczeniowego, czyli licznika i powiązanych z nim elementów służących do rozliczeń.
To ważne rozróżnienie, bo wiele osób myli ten aparat ze zwykłymi wyłącznikami nadprądowymi w rozdzielnicy. Tamte chronią obwody wewnątrz domu, a ten element działa wyżej w hierarchii instalacji. Najczęściej jest plombowany, więc nie służy do codziennego włączania i wyłączania domu. Jeśli zadziała, nie traktuję tego jak drobnostki do „podniesienia z powrotem”, tylko jak sygnał, że coś w obciążeniu albo w instalacji wymaga sprawdzenia.
- Chroni część instalacji po stronie zasilania licznika.
- Wspiera bezpieczeństwo układu pomiarowego i przewodów zasilających.
- Reaguje na przeciążenie lub zwarcie, ale nie zastępuje zabezpieczeń w rozdzielnicy domowej.
- Jest elementem granicznym między tym, za co odpowiada operator, a tym, za co odpowiada właściciel instalacji.
To rozróżnienie ma znaczenie dopiero wtedy, gdy wiesz, gdzie ten aparat zwykle jest umieszczony i dlaczego nie szuka się go w rozdzielnicy wewnątrz domu.
Gdzie jest zamontowane i jak je rozpoznać

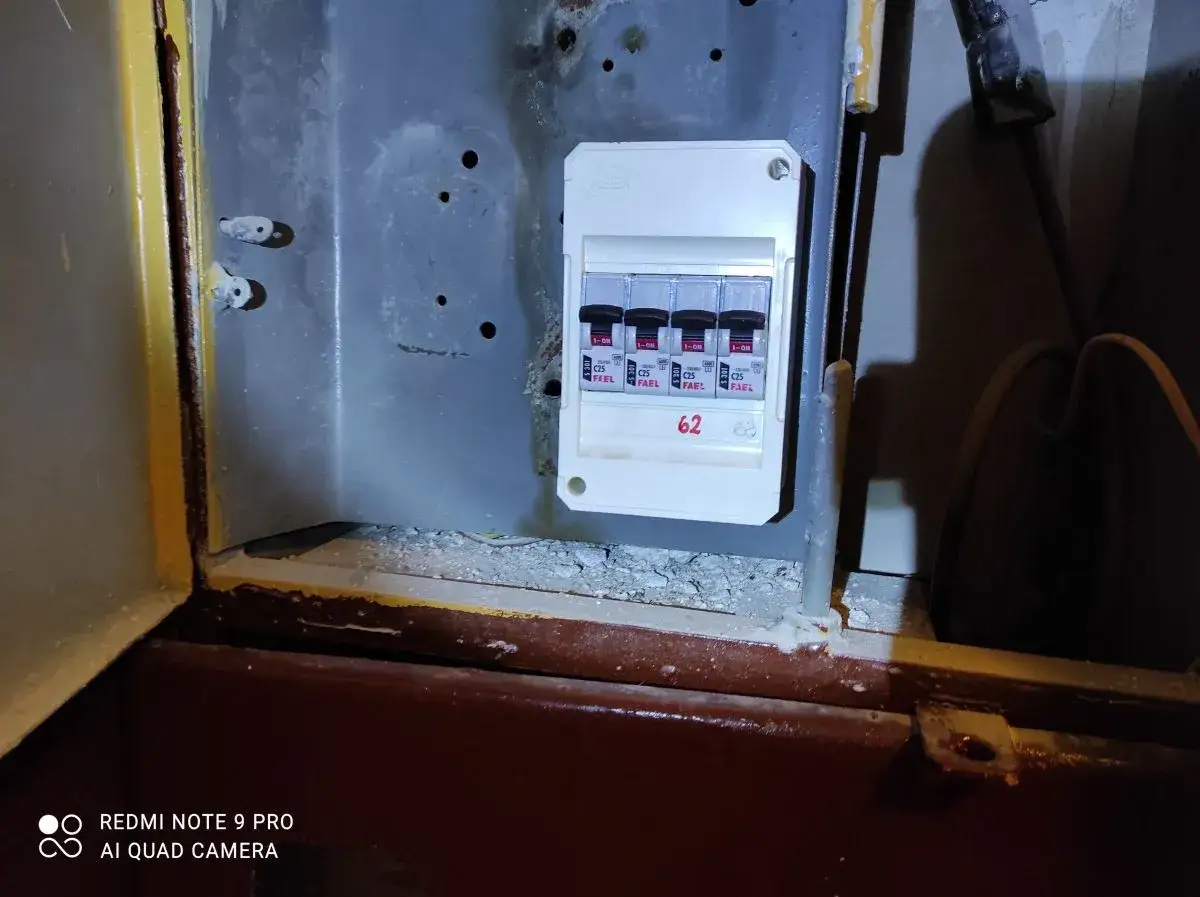

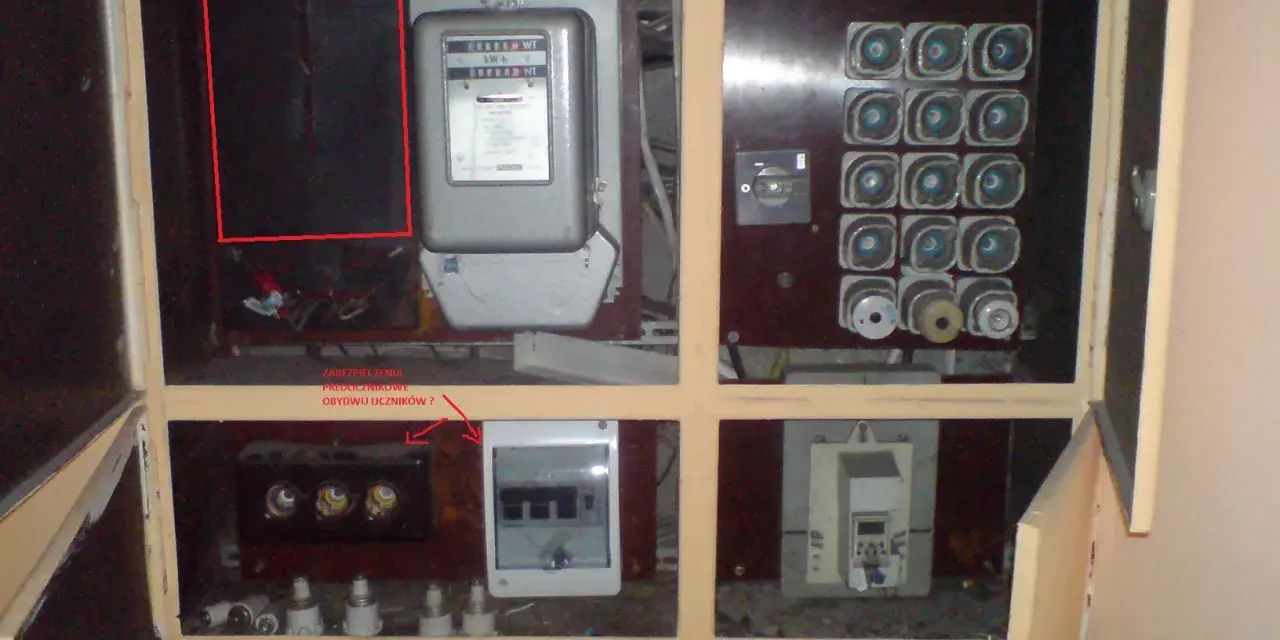

W domach jednorodzinnych najczęściej widzę je w szafce licznikowej, zwykle razem z układem pomiarowym. Przy przyłączu kablowym taka skrzynka bywa ustawiona w linii ogrodzenia, a przy przyłączu napowietrznym montuje się ją na zewnątrz budynku, w miejscu łatwo dostępnym do odczytu i kontroli. To nie jest przypadek ani zbędny formalizm, tylko sposób na zapewnienie dostępu do urządzeń, które muszą pozostać pod nadzorem operatora.
Jeśli obok licznika widzisz zamkniętą i zaplombowaną komorę, to zwykle normalne. Nie szukałbym tam „głównego bezpiecznika domu” w sensie codziennego wyłącznika. W instalacji wewnętrznej taką rolę pełnią już wyłączniki nadprądowe i różnicowoprądowe w rozdzielnicy. Sam układ przed licznikiem ma być przede wszystkim bezpieczny, dostępny technicznie i zgodny z warunkami przyłączenia.
W dokumentach operatorów pojawia się też wyjątek techniczny: czasem taki element może być zainstalowany za układem pomiarowo-rozliczeniowym, jeśli wymagają tego warunki techniczne. Dla użytkownika domu najważniejsze jest jednak coś innego: to nie jest część, którą swobodnie przestawia się przy okazji remontu. Skoro wiadomo już, gdzie zwykle siedzi, naturalnie pojawia się pytanie, jak dobrać jego parametry do realnego obciążenia domu.
Jak dobrać jego wartość do domu i urządzeń
Jak podaje Enea Operator, przyłącza do domów jednorodzinnych wykonuje się z reguły jako trójfazowe, bo łatwiej zasilić kuchenkę elektryczną, hydrofor, przepływowy podgrzewacz wody czy inne odbiorniki o większym poborze mocy. To praktyczne podejście ma sens, bo sam roczny pobór energii niewiele mówi o instalacji. Liczy się przede wszystkim moc chwilowa, czyli to, co dzieje się wtedy, gdy kilka urządzeń pracuje jednocześnie.
| Prąd znamionowy | Orientacyjna moc 1-fazowa | Orientacyjna moc 3-fazowa | Co to zwykle oznacza w praktyce |
|---|---|---|---|
| 10 A | 1-2 kW | 1-6 kW | Bardzo małe obciążenie, raczej prosty układ lub niewielki domek. |
| 16 A | 3 kW | 7-10 kW | Podstawowa instalacja bez dużej rezerwy na mocniejsze urządzenia. |
| 20 A | 4 kW | 11-12 kW | Już sensowniejszy zapas na kuchnię i większe AGD. |
| 25 A | 5 kW | 13-16 kW | Częsty poziom dla domu po rozbudowie lub przy umiarkowanym poborze. |
| 32 A | 6 kW | 17-22 kW | Lepszy wybór przy większym domu, kuchni elektrycznej i dodatkowych odbiornikach. |
| 40 A | n/d | 23-25 kW | Wyraźnie większa rezerwa, często przy ogrzewaniu lub bardzo rozbudowanej instalacji. |
| 50 A | n/d | 26-32 kW | Układ dla domu z dużym zapotrzebowaniem na moc. |
| 63 A | n/d | 33-40 kW | Bardzo wysoka dostępna moc, zwykle przy wyjątkowo dużych potrzebach. |
Warto nie mylić mocy przyłączeniowej z rocznym zużyciem energii. Dom, który zużywa 3000-4000 kWh rocznie, może mieć za małe zabezpieczenie, jeśli jednocześnie pracują płyta indukcyjna, piekarnik, bojler i ładowarka samochodu. Ja patrzę na to tak: decyduje szczytowe obciążenie, nie sama suma z rachunku.
Dobrym testem jest proste pytanie: co może działać równocześnie przez kilka minut bez wybijania zabezpieczenia? Jeśli odpowiedź brzmi „czajnik, piekarnik i grzejnik” albo „pompa ciepła i wallbox”, to warto sprawdzić, czy obecna wartość jest jeszcze bezpieczna. Sama wartość znamionowa to jednak tylko część obrazu, bo równie często problem zaczyna się od sposobu używania instalacji.
Dlaczego wyzwala i jak odróżnić przeciążenie od awarii
Kiedy zabezpieczenie wyłącza się często, nie zakładam od razu uszkodzenia. Najpierw sprawdzam, co dokładnie dzieje się w chwili zadziałania. Jeśli problem pojawia się po uruchomieniu kilku dużych urządzeń naraz, najpewniej chodzi o przeciążenie. Jeśli wyłączenie następuje natychmiast po załączeniu jednego obwodu, bardziej prawdopodobne jest zwarcie albo uszkodzenie sprzętu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię w pierwszej kolejności |
|---|---|---|
| Wyłącza się po włączeniu kilku dużych odbiorników | Przeciążenie instalacji lub za mała rezerwa mocy | Ograniczam jednoczesny pobór i sprawdzam bilans mocy. |
| Wyłącza się od razu po załączeniu | Zwarcie albo uszkodzony obwód | Odłączam odbiorniki i sprawdzam instalację z elektrykiem. |
| Problem pojawia się tylko przy jednym urządzeniu | Usterka samego sprzętu | Testuję urządzenie na innym obwodzie lub wycofuję je z użycia. |
| Nie ma prądu także u sąsiadów | Awarie sieci lub prace planowe | Sprawdzam komunikaty operatora i kontaktuję się z pogotowiem energetycznym. |
| Nie mam dostępu do miejsca zadziałania | Zadziałał element po stronie operatora | Nie próbuję go samodzielnie otwierać, tylko zgłaszam problem. |
W takiej sytuacji zaczynam od najprostszych kroków: wyłączam największe odbiorniki, sprawdzam rozdzielnicę i patrzę, czy problem dotyczy tylko mojego domu, czy całej okolicy. Jeśli po wyłączeniu czajnika, płyty, piekarnika czy ładowarki wszystko wraca do normy, to sygnał, że instalacja działa, ale ma za mały zapas. Jeśli zabezpieczenie reaguje mimo małego obciążenia, szukam już usterki, nie sposobu na „przetrzymanie” awarii. Po odróżnieniu przeciążenia od uszkodzenia zostaje jeszcze ważniejsza sprawa: co wolno zrobić samodzielnie, a co wymaga interwencji specjalisty.
Co wolno zrobić samemu, a czego nie ruszać
Tu trzymam się prostej zasady: własna jest instalacja za licznikiem, a część zaplombowana wymaga ostrożności i formalności. Odbiorca odpowiada za zabezpieczenie licznika przed uszkodzeniem oraz za instalację wewnętrzną, natomiast elementy po stronie operatora mają pozostać nienaruszone. Jeśli trzeba przenieść licznik, zmienić miejsce montażu albo ingerować w zaplombowaną część, nie robię tego „przy okazji”. Najpierw trzeba zgłosić sprawę i uzgodnić zakres prac.
- Sam mogę wyłączyć obwody w rozdzielnicy i odłączyć urządzenia od gniazdek.
- Sam mogę sprawdzić, czy problem dotyczy jednego odbiornika czy całego domu.
- Uprawniony elektryk powinien wykonywać prace przy modernizacji, rozdzielnicy i przewodach.
- Operator musi zostać włączony do sprawy, jeśli w grę wchodzą plomby, licznik albo element po jego stronie.
Przy modernizacji instalacji bardzo często okazuje się też, że sama rozdzielnica jest za mała. W starych domach warto rozdzielić obwody na sensowne grupy, bo jeden wyłącznik nie powinien obsługiwać wszystkiego. W praktyce przyjmuje się, że na jeden obwód nie powinno przypadać więcej niż 10 gniazdek wtykowych lub 20 punktów oświetleniowych, a gniazda i oświetlenie zwykle zabezpiecza się odpowiednio wyłącznikami 16 A i 10 A. To już wyraźny sygnał, że najpierw porządkuję instalację za licznikiem, a dopiero potem myślę o kolejnej mocy po stronie zasilania.
Dopiero po takim podziale odpowiedzialności można sensownie przejść do modernizacji domu, zwłaszcza wtedy, gdy dochodzą urządzenia o dużym poborze mocy.
Jak przygotować dom, żeby nie zabrakło rezerwy mocy
W domach modernizowanych pod pompę ciepła, płytę indukcyjną, fotowoltaikę z magazynem albo ładowarkę samochodu elektrycznego najczęściej nie wygrywa „najnowsze urządzenie”, tylko dobrze policzony bilans mocy. I właśnie tutaj najczęściej wychodzą na jaw ograniczenia starego przyłącza. Jeśli instalacja była projektowana pod podstawowe AGD, a dziś ma zasilić jeszcze ogrzewanie elektryczne albo wallbox, to sama wymiana sprzętu niczego nie załatwi.
- Sprawdź, czy masz 1 fazę czy 3 fazy.
- Porównaj moc przyłączeniową z sumą odbiorników, które mogą pracować jednocześnie.
- Oceń, czy w rozdzielnicy jest miejsce na dodatkowe obwody i zabezpieczenia.
- Przeanalizuj, czy przewody i złącze mają jeszcze zapas na rozbudowę.
- Jeśli planujesz duże odbiorniki, rozważ konsultację przed zakupem urządzenia, nie po fakcie.
Najbardziej praktyczna rada jest prosta: zanim kupisz pompę ciepła, ładowarkę albo urządzenie grzewcze, zrób bilans mocy i sprawdź stan całej instalacji. To zwykle tańsze niż późniejsze poprawki i daje dużo większą pewność, że dom będzie działał stabilnie także wtedy, gdy kilka energochłonnych urządzeń uruchomi się naraz. W dobrze zaprojektowanym domu nie chodzi o to, by mieć jak najwyższe parametry na papierze, tylko o to, by instalacja była przewymiarowana w rozsądny sposób i naprawdę bezproblemowa w codziennym użytkowaniu.
