W instalacji grzewczej liczy się nie tylko źródło ciepła, ale też to, jak stabilnie trafia ono do podłogówki, grzejników albo kilku stref naraz. Dobrze dobrana grupa pompowa porządkuje obieg, miesza wodę do właściwej temperatury i upraszcza sterowanie całym układem. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak działa w praktyce, co sprawdzić przed zakupem i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze fakty, zanim przejdziesz do szczegółów
- To układ, który utrzymuje prawidłowy przepływ i, jeśli trzeba, obniża temperaturę wody dla niższego obiegu.
- Najczęściej sprawdza się przy podłogówce, instalacjach mieszanych i w domach z kilkoma strefami grzewczymi.
- Dobór zaczynam od temperatury zasilania, wymaganej wydajności, parametrów pompy i wartości Kvs zaworu.
- W prostym układzie jednorodzinnym rozbudowany zestaw bywa zbędny, a czasem nawet niekorzystny dla efektywności.
- Za kompletny zestaw zwykle zapłacisz od kilkuset do kilku tysięcy złotych, zależnie od automatyki i wyposażenia.

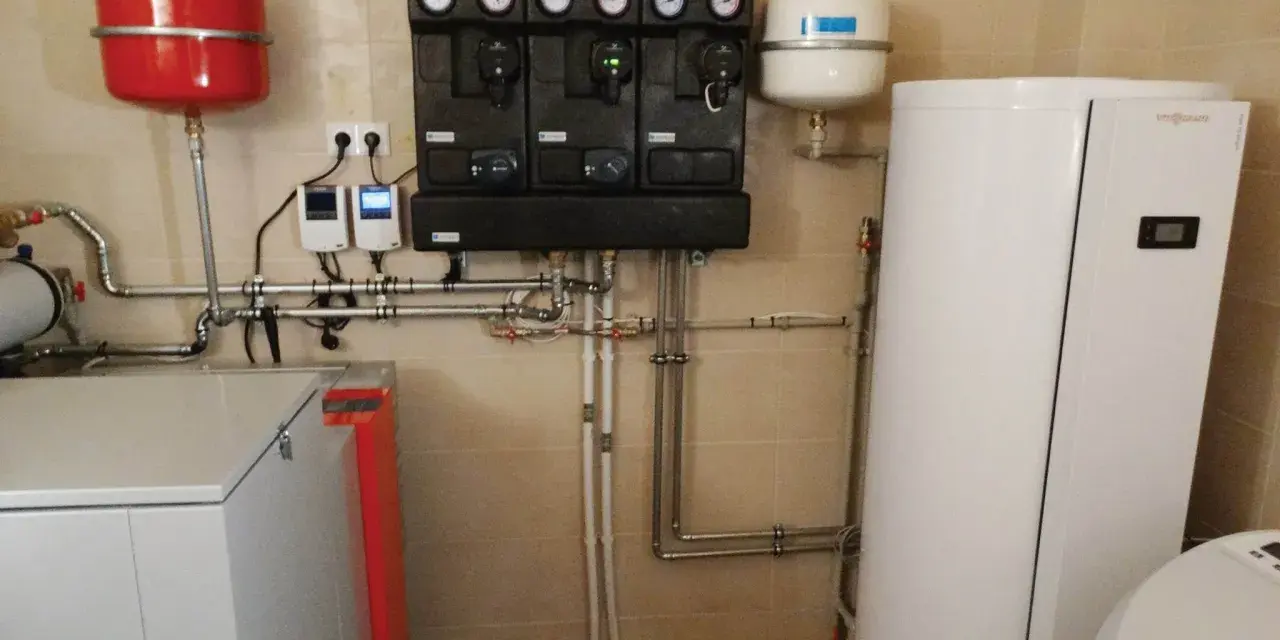

Jak działa grupa pompowa i z czego się składa
Najprościej ujmując, to gotowy zespół armatury, który pomaga przepchnąć czynnik grzewczy przez obieg i utrzymać jego parametry na poziomie potrzebnym odbiornikom ciepła. Jeśli obieg ma pracować bez mieszania, zestaw działa jak uporządkowany odcinek hydrauliczny z pompą i armaturą odcinającą. Jeśli trzeba obniżyć temperaturę, do gry wchodzi zawór mieszający, który domiesza część wody z powrotu do wody zasilającej.
Ja patrzę na taki układ przede wszystkim przez pryzmat stabilności. Dobrze złożony zestaw ogranicza przypadkowe wahania temperatury, ułatwia odpowietrzanie i skraca czas montażu, bo wiele elementów jest już zebranych w jednej obudowie.
- Pompa obiegowa wymusza przepływ czynnika przez instalację.
- Zawór mieszający reguluje temperaturę zasilania, gdy odbiornik potrzebuje chłodniejszej wody niż źródło ciepła.
- Termometry pozwalają od razu ocenić temperaturę na zasilaniu i powrocie.
- Zawory odcinające ułatwiają serwis bez opróżniania całego układu.
- Zawór zwrotny zapobiega cofaniu się medium w niepożądanym kierunku.
- Izolacja ogranicza straty ciepła i poprawia kulturę pracy całego zestawu.
- Siłownik automatyzuje pracę zaworu, gdy instalacja ma reagować na sygnał sterownika.
W praktyce to właśnie ta kombinacja decyduje, czy obieg pracuje spokojnie, czy wymaga ciągłych korekt po uruchomieniu. To dobry punkt wyjścia do pytania, kiedy taki zespół rzeczywiście daje korzyść, a kiedy lepiej postawić na prostsze rozwiązanie.
Kiedy taki układ ma sens w instalacji
Najczęściej widzę go tam, gdzie w jednym budynku trzeba pogodzić różne temperatury pracy albo kilka obiegów o odmiennej charakterystyce. Przy samych grzejnikach, jednym źródle i prostej hydraulice taki układ bywa zbędny, ale przy podłogówce, strefach i mieszanych odbiornikach zaczyna realnie porządkować pracę instalacji.
| Scenariusz | Czy ma sens | Dlaczego |
|---|---|---|
| Podłogówka + grzejniki | Tak | Podłogówka potrzebuje niższej temperatury niż klasyczne grzejniki. |
| Kilka stref grzewczych | Tak | Każda strefa może pracować z innym przepływem i inną temperaturą. |
| Pompa ciepła z niską temperaturą zasilania | Zależy | Jeśli nie trzeba mieszać, dodatkowy spadek temperatury może tylko komplikować układ i obniżać efektywność. |
| Kocioł na paliwo stałe z buforem | Często tak | Bufor i rozdział obiegów ułatwiają stabilną pracę źródła i odbiorników. |
| Prosty układ grzejnikowy z jedną temperaturą | Czasem nie | W takim przypadku zestaw może być nadmiarowy, jeśli instalacja ma niewielką złożoność. |
Jeżeli instalacja ma tylko jeden obieg o jednej temperaturze pracy, zwykle nie szukam komplikacji na siłę. Jeżeli są różne wymagania temperaturowe, rozdzielenie obiegów staje się nie tyle dodatkiem, ile warunkiem sensownej pracy całego systemu. To prowadzi prosto do doboru konkretnego wariantu.
Jak dobrać wariant do swojej instalacji
Największy błąd polega na kupowaniu zestawu po nazwie, a nie po parametrach hydraulicznych. Ja zaczynam od trzech pytań: jaką temperaturę ma źródło ciepła, jaką temperaturę mają odbiorniki i jaki przepływ musi się przez to wszystko zmieścić. Dopiero później patrzę na średnicę przyłączy, typ zaworu i klasę pompy.
| Co sprawdzić | Na co to wpływa | Typowy błąd |
|---|---|---|
| Temperatura zasilania i powrotu | Decyduje, czy potrzebne jest mieszanie, czy wystarczy obieg bezpośredni. | Zakładanie, że każdy obieg da się zasilać tą samą temperaturą. |
| Przepływ wymagany przez instalację | Określa wydajność pompy i wielkość zaworu. | Dobór zbyt małej pompy, która nie pokona oporów całej pętli. |
| Wartość Kvs zaworu | Mówi, ile medium przepłynie przez zawór przy określonym spadku ciśnienia. | Wybór zaworu „na oko”, bez odniesienia do realnego przepływu. |
| Średnica DN25 lub DN32 | Wpływa na kompatybilność z instalacją i ilość dostępnego przepływu. | Dopasowanie wyłącznie do ceny, bez sprawdzenia rozstawu i miejsca montażu. |
| Rodzaj regulacji | Wskazuje, czy temperatura ma być stała, czy sterowana automatycznie. | Montowanie siłownika tam, gdzie instalacja nie ma żadnej automatyki. |
W praktyce rozróżniam cztery podstawowe warianty. Układ bez mieszania nadaje się do jednorodnych obiegów. Wersja z zaworem mieszającym jest sensowna przy podłogówce i mieszanych instalacjach. Zawór termostatyczny dobrze sprawdza się tam, gdzie ma działać prosto i bez zasilania elektrycznego. Siłownik wybieram wtedy, gdy sterownik ma realnie wpływać na temperaturę zasilania, a nie tylko „ładnie wyglądać” w specyfikacji.

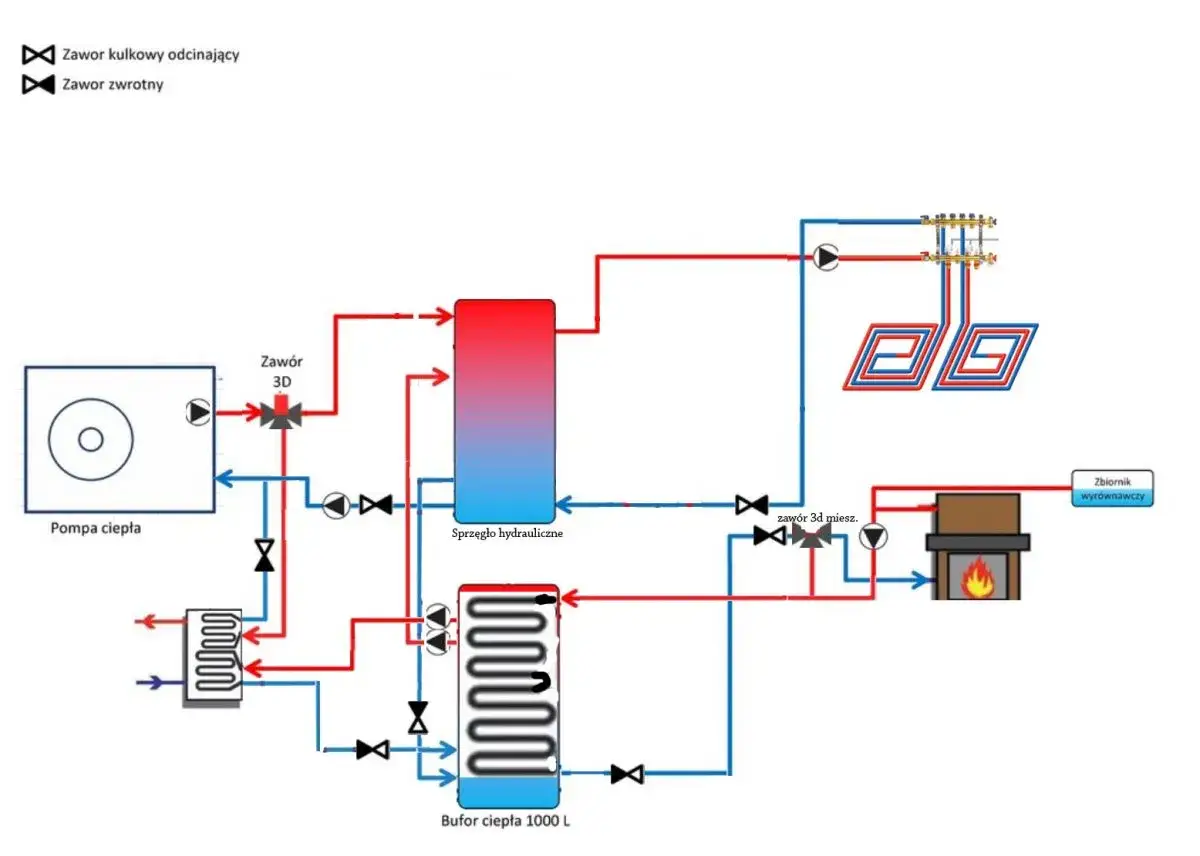

Warto też pamiętać o temperaturach roboczych. Podłogówka zwykle pracuje na dużo niższym zasilaniu niż grzejniki, więc w jednej instalacji często trzeba zejść z temperaturą w okolice 25-45°C, podczas gdy obieg grzejnikowy może potrzebować wyraźnie wyższych wartości, zależnie od projektu. To właśnie różnica temperatur między obiegami najczęściej uzasadnia zastosowanie zaworu mieszającego albo całego rozdziału hydraulicznego. Jeśli instalacja jest większa, czasem lepiej od razu myśleć o sprzęgle hydraulicznym, czyli elemencie rozdzielającym obieg źródła ciepła od obiegów odbiorczych.
Kiedy te parametry są policzone, montaż staje się dużo prostszy, a ryzyko reklamacji wyraźnie spada. Następny krok to poprawne osadzenie układu w instalacji i pierwsze uruchomienie.
Montaż i uruchomienie bez typowych wpadek
Przy montażu najbardziej liczy się logika przepływu, dostęp serwisowy i brak pośpiechu. Jeśli ktoś skraca etap uruchomienia, potem zwykle wraca do układu po kilku dniach z tymi samymi problemami: hałasem, zbyt wysoką temperaturą albo nierówną pracą pętli.
- Umieszczam zestaw jak najbliżej obsługiwanego obiegu, żeby ograniczyć zbędne straty i długość niepotrzebnych odcinków rur.
- Sprawdzam kierunek przepływu oraz położenie zasilania i powrotu, bo pomyłka na tym etapie potrafi odwrócić działanie całego układu.
- Dbam o dokładne odpowietrzenie, zwłaszcza przy nowej instalacji i po pierwszym napełnieniu.
- Ustawiam temperaturę mieszania zgodnie z wymaganiami odbiornika, a nie „na oko”.
- Kontroluję, czy pompa nie pracuje zbyt agresywnie, bo nadmiar wydajności podnosi hałas i nie poprawia komfortu.
- Po pierwszym rozruchu wracam do odczytów na termometrach i koryguję przepływ po ustabilizowaniu pracy.
Najczęstsze błędy są banalne, ale kosztowne. Zdarza się brak izolacji na odcinkach roboczych, zbyt mały zapas wydajności pompy, pominięcie zaworu zwrotnego albo ustawienie zbyt wysokiej temperatury dla podłogi. W instalacji niskotemperaturowej takie pomyłki nie tylko obniżają komfort, ale też mogą szkodzić samej posadzce i zwiększać zużycie energii.

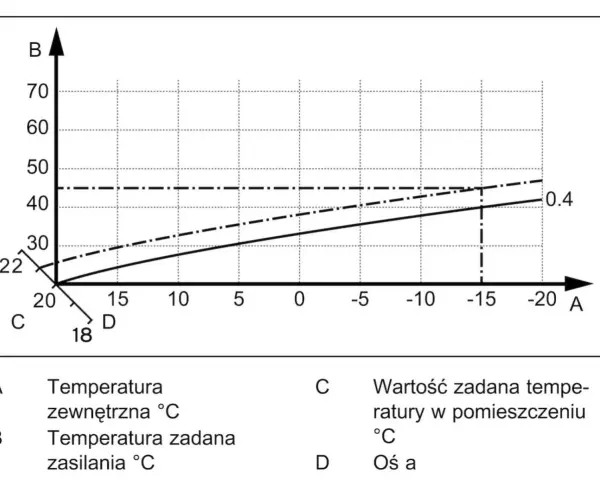

Jeśli układ ma współpracować z automatyką pogodową albo siłownikiem, warto sprawdzić ustawienia już na etapie rozruchu, a nie dopiero po sezonie grzewczym. To właśnie przejście od montażu do kosztów pokazuje, czy lepiej kupić prosty zestaw, czy od razu inwestować w rozbudowaną wersję.
Ile kosztuje i kiedy warto kupić gotowy zestaw
Na rynku widać dość szerokie widełki cenowe, bo różnice robią nie tylko marka i rozmiar, ale też sama logika sterowania. Zestaw bez mieszania będzie wyraźnie tańszy niż komplet z zaworem trójdrogowym, siłownikiem i lepszą izolacją. Do tego dochodzi robocizna, która przy bardziej rozbudowanych instalacjach potrafi być równie istotna jak cena samego urządzenia.
| Wariant | Orientacyjny koszt | Do czego się nadaje |
|---|---|---|
| Prosty zestaw bez mieszania | od ok. 500 do 900 zł | Jednorodny obieg o jednej temperaturze, bez potrzeby regulacji mieszającej. |
| Zestaw mieszający bez automatyki | ok. 900 do 1 600 zł | Podłogówka, układ mieszany, dom z kilkoma obiegami o różnej temperaturze. |
| Wersja z siłownikiem i lepszym osprzętem | ok. 1 400 do 3 000 zł | Instalacje, w których automatyka ma realnie sterować temperaturą zasilania. |
| Rozbudowany pakiet wieloobiegowy | ok. 3 000 do 6 000 zł | Bardziej złożone systemy z kilkoma strefami i wyższymi wymaganiami montażowymi. |
Ja zwykle rekomenduję gotowy zestaw wtedy, gdy liczy się czas montażu, powtarzalność i mniejsze ryzyko błędów wykonawczych. Przy prostych układach da się zbudować rozwiązanie bardziej „na miarę”, ale oszczędność bywa pozorna, jeśli trzeba później poprawiać hydraulikę albo wymieniać zbyt słabą pompę. W instalacji domowej często płaci się więc nie tylko za sprzęt, lecz także za spokój na kolejne sezony.
Jeśli budżet jest ograniczony, lepiej wydać pieniądze na dobrze dobrany, prostszy układ niż na efektownie wyglądający zestaw z funkcjami, których instalacja i tak nie wykorzysta. To zamyka temat ceny, ale zostaje jeszcze jedno pytanie: co sprawdzić przed zakupem, żeby nie kupić rozwiązania, które będzie działało tylko „na papierze”.
Zanim zamówisz osprzęt, sprawdź te trzy rzeczy
Najbardziej praktyczna rada jest prosta: najpierw policz instalację, potem wybierz osprzęt. Wtedy zamiast zgadywać, czy układ da radę, patrzysz na konkretne parametry i wiesz, czego oczekiwać od pompy, zaworu oraz automatyki.
- Czy obieg rzeczywiście wymaga mieszania - jeżeli odbiorniki potrzebują podobnej temperatury jak źródło ciepła, rozbudowany układ może być zbędny.
- Czy przepływ i Kvs są zgodne z projektem - to jeden z tych parametrów, których nie widać na pierwszy rzut oka, a które decydują o tym, czy instalacja będzie miała rezerwę pracy.
- Czy zostawiono miejsce na serwis i regulację - brak dostępu do termometrów, odpowietrznika i zaworów odcinających utrudnia każdą późniejszą korektę.
- Czy automatyka ma sens w tej konkretnej instalacji - siłownik i sterownik pomagają tylko wtedy, gdy ktoś naprawdę wykorzysta ich możliwości.
Jeżeli miałbym sprowadzić temat do jednej decyzji, powiedziałbym tak: dobrze dobrany układ nie ma imponować liczbą elementów, tylko utrzymywać właściwą temperaturę i przepływ bez ciągłych poprawek. To właśnie od tego zależy, czy instalacja grzewcza będzie pracować cicho, oszczędnie i przewidywalnie przez wiele sezonów.
