Najważniejsze w takim układzie jest to, że kolektor nie powinien być traktowany jak zwykły panel „podłączany do kranu”. W praktyce chodzi o zamknięty obieg z glikolem, pompą, wymiennikiem ciepła w bojlerze i zabezpieczeniami, które trzymają temperaturę oraz ciśnienie w ryzach. Najczęściej problem sprowadza się do tego, jak podłączyć kolektor słoneczny ciśnieniowy do bojlera tak, aby układ grzał wodę wydajnie, bezpiecznie i bez ciągłego odpowietrzania. Poniżej rozkładam ten temat na prosty, techniczny schemat.
Najważniejsze zasady, które decydują o sprawnym starcie instalacji
- Kolektor nie powinien zasilać bojlera bezpośrednio. W typowym układzie pracuje zamknięty obieg z glikolem i dolną wężownicą albo wymiennikiem.
- Najwygodniejszy jest bojler biwalentny. Dolna wężownica odbiera ciepło z solaru, a górna lub grzałka przejmuje dogrzewanie.
- Bezpieczeństwo nie jest dodatkiem. Potrzebne są m.in. zawór bezpieczeństwa, naczynie przeponowe, regulator i prawidłowe odpowietrzenie.
- Najczęstszy problem to zły dobór zasobnika i rur. Za mały przekrój, brak izolacji i złe miejsce czujnika szybko obniżają uzysk.
- Po montażu układ trzeba napełnić glikolem i wyregulować przepływ. Dopiero wtedy widać, czy instalacja pracuje stabilnie, czy łapie powietrze.

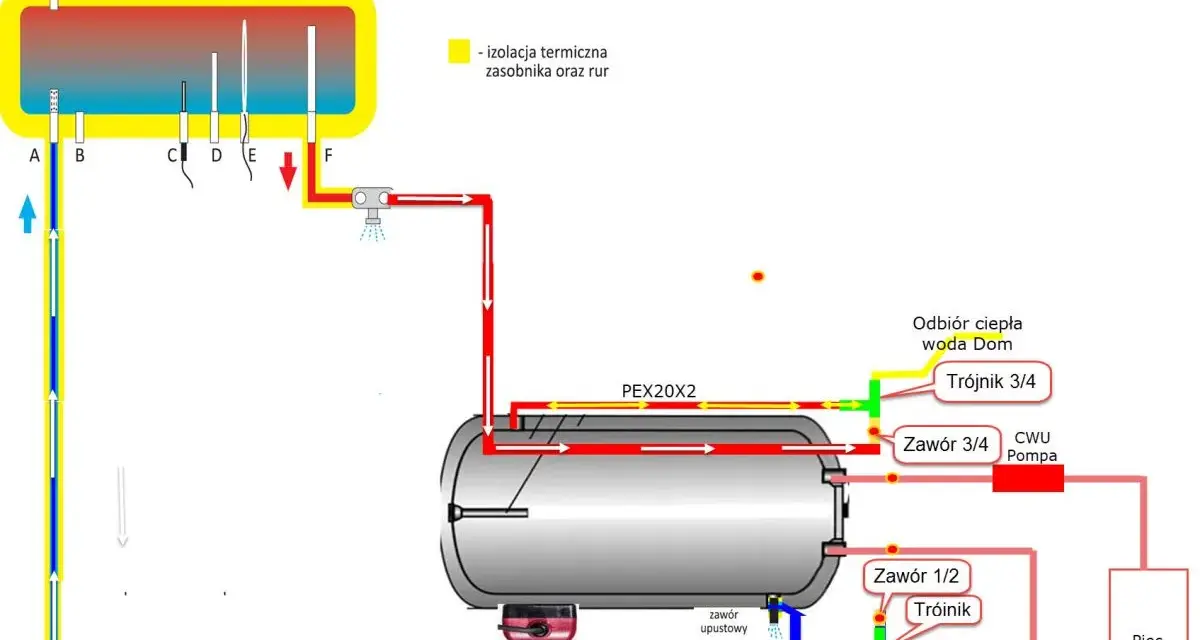

Jak działa połączenie kolektora z bojlerem
W standardowym układzie ciśnieniowym ciepło nie trafia do wody użytkowej bezpośrednio z dachu. Na kolektorze pracuje zamknięty obieg solarny, w którym krąży płyn odporny na zamarzanie, najczęściej roztwór glikolu propylenowego. To on odbiera energię z kolektora i oddaje ją w zasobniku c.w.u. przez dolną wężownicę albo osobny wymiennik.
To ważne rozróżnienie, bo wiele osób myli układ ciśnieniowy z prostym podgrzewaniem wody w rurach. Taki układ wymaga pompy obiegowej, sterownika i zabezpieczeń ciśnieniowych. Jak pokazuje dokumentacja Viessmann, najprostszy i najbardziej logiczny wariant to biwalentny zasobnik z dwiema wężownicami: dolna odbiera ciepło z solaru, a górna dogrzewa wodę z drugiego źródła, na przykład z kotła.
| Element | Za co odpowiada | Dlaczego ma znaczenie |
|---|---|---|
| Kolektor słoneczny | Zbiera energię ze słońca i oddaje ją do obiegu | Bez niego nie ma źródła ciepła dla całego układu |
| Grupa pompowa | Wymusza przepływ płynu solarnego | Bez pompy obieg stoi i instalacja nie pracuje stabilnie |
| Regulator z czujnikami | Włącza pompę, gdy kolektor jest cieplejszy od zasobnika | Chroni przed niepotrzebnym wychładzaniem bojlera |
| Naczynie przeponowe | Komensuje wzrost objętości płynu przy grzaniu | Bez niego rośnie ryzyko skoków ciśnienia i zadziałania zaworu |
| Wężownica lub wymiennik | Przenosi ciepło do wody użytkowej | To serce całego połączenia z bojlerem |
| Zawór bezpieczeństwa | Otwiera się przy zbyt wysokim ciśnieniu | Chroni instalację przed uszkodzeniem przy przegrzaniu |
| Zawór mieszający | Ogranicza temperaturę wody na wyjściu | Zmniejsza ryzyko poparzenia przy bardzo mocnym nasłonecznieniu |
Jeśli ten układ masz już przed oczami, łatwiej przejść do rzeczywistego montażu. W praktyce najwięcej błędów nie bierze się z samego kolektora, tylko z połączeń, które między dachem a bojlerem mają działać przez lata.
Jak podłączyć układ krok po kroku
Ja zawsze patrzę na taki montaż jak na trzy etapy: najpierw dobór i rozmieszczenie elementów, potem hydraulika, na końcu uruchomienie. Jeśli ktoś odwraca tę kolejność, zwykle kończy z hałasem w rurach, zapowietrzaniem albo zbyt niską wydajnością. Poniżej układam to w wersji praktycznej, bez zbędnych skrótów.
- Sprawdź, czy bojler ma właściwe przyłącze. Najlepiej, jeśli ma dolną wężownicę przeznaczoną do solaru. Jeśli masz tylko zasobnik z jedną wężownicą, często potrzebny jest dodatkowy wymiennik albo wymiana zbiornika na biwalentny.
- Zaplanuj trasę rur. Prowadź ją możliwie krótko, bez zbędnych załamań i z pełną izolacją termiczną odporną na warunki zewnętrzne. Każdy niepotrzebny metr to strata ciepła i większa szansa na problemy z odpowietrzeniem.
- Zamontuj kolektor zgodnie z instrukcją producenta. Kolektor powinien mieć dobre nasłonecznienie i być ustawiony tak, by nie łapał cienia od komina, lukarny czy drzewa. Sam kierunek dachu to za mało, jeśli cień wchodzi na absorber w godzinach pracy układu.
- Włącz w obieg grupę pompową. To w niej zwykle znajdują się pompa, manometr, zawory serwisowe, odpowietrzenie i elementy bezpieczeństwa. Bez tej sekcji układ będzie trudny do regulacji i serwisu.

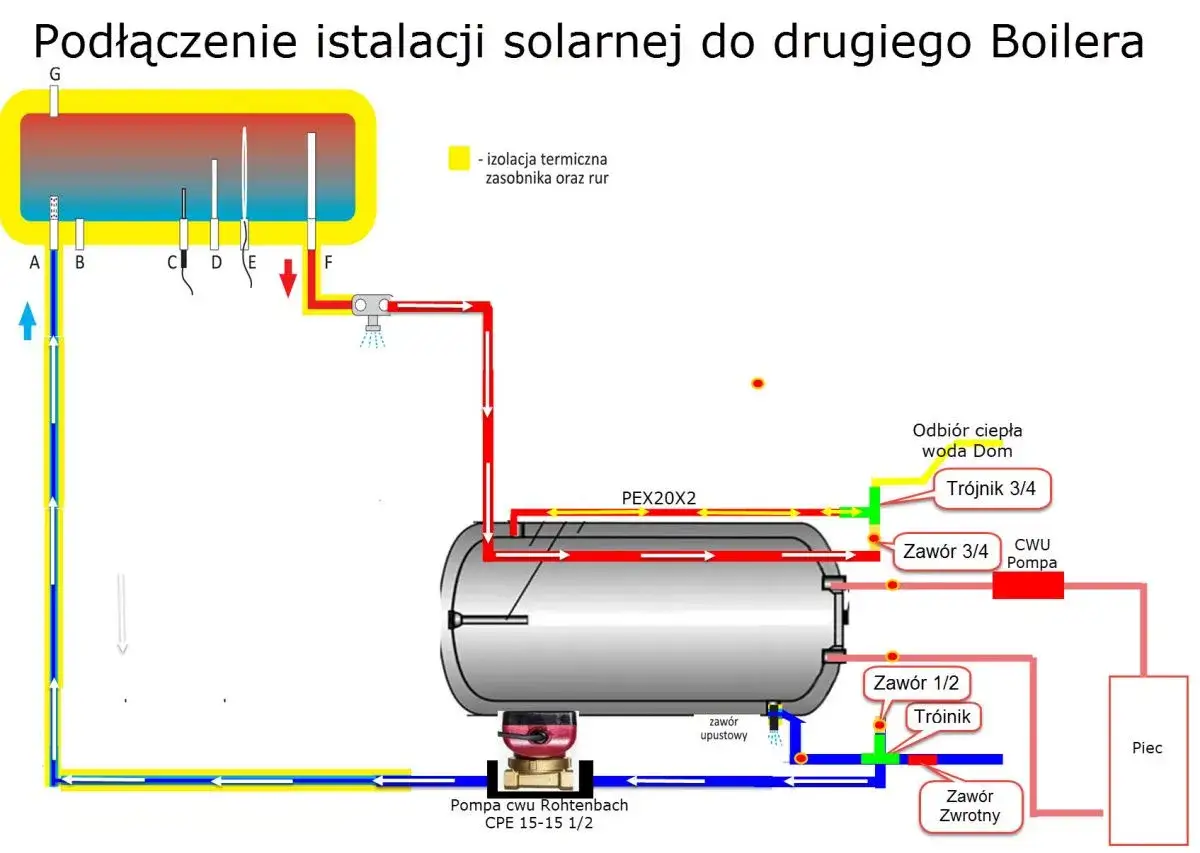

- Połącz kolektor z bojlerem przez wymiennik. Zasadą jest doprowadzenie ciepła do dolnej strefy zasobnika, gdzie woda jest najchłodniejsza i najłatwiej przyjmuje energię. Dzięki temu solar pracuje efektywniej niż wtedy, gdy próbuje dogrzewać już bardzo gorącą wodę u góry zbiornika.
- Wstaw czujniki temperatury w odpowiednich miejscach. Czujnik kolektora powinien mierzyć temperaturę tam, gdzie rzeczywiście zbiera się ciepło, a czujnik zasobnika powinien kontrolować dolną strefę ładowania. Źle umieszczony czujnik potrafi „oszukać” sterownik i rozjechać całą automatykę.
- Napełnij obieg płynem solarnym i usuń powietrze. W układzie ciśnieniowym nie kończy się na wlaniu czynnika. Trzeba jeszcze porządnie odpowietrzyć instalację, ustawić przepływ i sprawdzić, czy pompa nie pracuje zbyt głośno.
- Uruchom regulator i przetestuj zabezpieczenia. Sterownik powinien załączać pompę wtedy, gdy kolektor realnie ma wyższą temperaturę niż zasobnik. Warto też sprawdzić zrzut ciśnienia na zaworze bezpieczeństwa i zachowanie układu przy wysokiej temperaturze.
W praktyce najdłużej nie trwa samo skręcenie rur, tylko doprowadzenie instalacji do stabilnej pracy: bez zapowietrzenia, bez nadmiernego ciśnienia i bez niepotrzebnego taktowania pompy. Jeśli ten etap jest zrobiony dobrze, kolektor działa przewidywalnie, a nie „raz grzeje, raz nie”.
Przygotuj zasobnik i trasę rur
Na tym etapie wybieram miejsce na bojler, grupę pompową i prowadzenie rur tak, żeby dostęp serwisowy był zachowany. Nie warto wciskać wszystkiego w ciasną wnękę. Zbyt krótki dystans bywa korzystny, ale tylko wtedy, gdy nadal zostaje miejsce na zawory, odpowietrznik, izolację i ewentualną wymianę elementów.
Połącz hydraulikę i czujniki
Przy połączeniach hydraulicznych trzymam się schematu producenta konkretnego zestawu. Zwykle zasilanie prowadzi się do dolnego króćca kolektora, a powrót z górnego, ale to instrukcja danego modelu ma ostatnie słowo. Jeden błąd na tym etapie może odwrócić przepływ, zwiększyć opory i pogorszyć odbiór ciepła.
Napełnij układ i ustaw regulator
Do obiegu solarnego wlewa się płyn odporny na zamarzanie, a nie zwykłą wodę. W jednej z instrukcji producent podaje dla wysokości około 10 m ciśnienie wstępne naczynia na poziomie 1,5 bar i do 2,5 bar po napełnieniu, ale traktuję to jako punkt odniesienia, a nie wartość uniwersalną. Po uruchomieniu ustawiam jeszcze przepływ i próg startu pompy tak, by układ nie pompował ciepła wtedy, gdy kolektor jest ledwo cieplejszy od zasobnika.
Jaki bojler i jaka wężownica mają sens
Jeśli mam wybrać jedno rozwiązanie bez kombinowania, biorę bojler biwalentny. To najczytelniejszy układ dla solaru, bo dolna wężownica odbiera ciepło z kolektora, a górna strefa lub dodatkowe źródło dba o dogrzanie wody, kiedy słońca jest za mało. W praktyce mniej tu obejść, mniej zaworów „na skróty” i mniej miejsc, w których coś może przestać działać po kilku sezonach.
Jak podaje Hewalex, praktycznym punktem odniesienia jest około 50 litrów c.w.u. na osobę, więc w domu 4-5-osobowym bardzo często kończy się na zasobniku rzędu 200-300 litrów. To nie jest sztywna reguła, ale dobry start do rozmowy o projekcie. Jeśli domownicy lubią długie kąpiele albo instalacja ma również wspierać inne źródło ciepła, lepiej od razu myśleć o większym buforze.
| Typ zasobnika | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Biwalentny z dwiema wężownicami | Gdy chcesz prostego i stabilnego podłączenia solaru oraz drugiego źródła ciepła | Zwykle wymaga wymiany starego bojlera na model przygotowany do takiej pracy |
| Jednowężownicowy z zewnętrznym wymiennikiem | Gdy nie chcesz od razu wymieniać całego zbiornika | Ma więcej elementów i większe wymagania co do regulacji przepływu |
| Zasobnik bez wężownicy | Rzadko, głównie po głębszej przeróbce układu | Sam kolektor nie rozwiąże problemu, bo potrzebujesz jeszcze miejsca na wymianę ciepła |
Jeżeli ktoś pyta mnie, gdzie najczęściej „ucieka” sprawność, to odpowiedź brzmi: właśnie tutaj. Zły zasobnik potrafi zabić dobrą instalację, a dobry zasobnik zwykle wybacza więcej błędów w codziennej eksploatacji.
Jakie zabezpieczenia muszą znaleźć się w instalacji
Bezpieczeństwo w solarze nie jest ozdobą projektu. To zestaw elementów, które mają przejąć nadmiar ciśnienia, temperatury i powietrza, zanim układ zacznie się zachowywać nieprzewidywalnie. W obiegu ciśnieniowym pracują dwa światy naraz: strona solarna i strona wody użytkowej, a każda z nich wymaga własnych zabezpieczeń.
Po stronie solarnej
- Zawór bezpieczeństwa - zwykle w grupie solarnej spotyka się zawór 6 bar, który ma chronić obieg przed nadmiernym wzrostem ciśnienia.
- Naczynie przeponowe - bez niego ciśnienie rośnie z każdą porcją ciepła; to szczególnie ważne, gdy kolektor osiąga wysokie temperatury w słoneczny dzień.
- Separator powietrza lub odpowietrznik - powietrze w solarze nie jest drobiazgiem, tylko realną przeszkodą dla przepływu i przyczyną szumów.
- Zawory spustowe i serwisowe - pozwalają napełniać oraz płukać obieg bez rozbierania całej instalacji.
Przeczytaj również: Piec gazowy: Ustawienia, które obniżą rachunki i zwiększą komfort
Po stronie bojlera
- Zawór bezpieczeństwa na dopływie zimnej wody - chroni zasobnik przed wzrostem ciśnienia po stronie CWU.
- Naczynie przeponowe CWU - ogranicza kapanie z zaworu i wyrównuje skoki ciśnienia przy podgrzewaniu wody.
- Zawór mieszający antyoparzeniowy - po mocnym nasłonecznieniu woda potrafi być naprawdę gorąca, więc mieszacz ma tu sens praktyczny, nie tylko „na wszelki wypadek”.
- Zawór zwrotny - przy obiegu cyrkulacji c.w.u. zapobiega niechcianemu oddawaniu ciepła przez konwekcję grawitacyjną.
- Reduktor ciśnienia - przy zbyt wysokim ciśnieniu sieci wodociągowej bywa konieczny przed zaworem bezpieczeństwa.
W instrukcji Hewalex dla jednego z zestawów podano, że ciśnienie wstępne naczynia dobiera się do wysokości instalacji, a przy wysokości około 10 m wynosi ono 1,5 bar; po napełnieniu układ ma dojść do około 2,5 bar. To dobry przykład tego, że w solarze ciśnienie nie jest liczbą „z sufitu”, tylko wynika z geometrii całej instalacji.
Najczęstsze błędy, które psują wydajność
Najczęściej nie psuje się sam kolektor. Psuje się projekt: za długie rury, zbyt małe średnice, brak izolacji albo źle ustawione zabezpieczenia. Widziałem instalacje, które miały dobry osprzęt, ale przez jeden detal pracowały tak, jakby były o klasę niżej.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Zbyt mała średnica rur | Hałas, duże opory przepływu, większe zużycie pompy | Dobierać przekrój do przepływu i długości trasy, a nie „na oko” |
| Słaba izolacja na odcinku dach-bojler | Straty ciepła i niższa temperatura na wejściu do zasobnika | Stosować izolację odporną na temperaturę i warunki zewnętrzne |
| Wypełnienie obiegu zwykłą wodą | Ryzyko zamarznięcia i szybszej degradacji instalacji | Używać odpowiedniego płynu solarnego z glikolem |
| Zły montaż czujnika temperatury | Regulator podejmuje błędne decyzje | Umieścić czujniki dokładnie tam, gdzie przewiduje dokumentacja |
| Brak miejsca na oddanie nadmiaru ciepła | Przegrzewanie latem i stagnacja układu | Uwzględnić pojemność zasobnika i tryb urlopowy lub odbiór nadmiaru ciepła |
| Podłączenie bez pełnego odpowietrzenia | Pompa pracuje nierówno, a uzysk spada | Po napełnieniu wykonać staranne odpowietrzenie i kontrolę przepływu |
Jest jeszcze jeden błąd, który szczególnie często widzę przy samodzielnych próbach: złącza ocynkowane w miejscach, gdzie medium mocno się nagrzewa. W praktyce to zły kierunek, bo takie detale zaczynają przeszkadzać właśnie wtedy, kiedy układ powinien pracować najspokojniej.
Kiedy montaż lepiej zlecić instalatorowi
Ja rozdzielam tu dwie rzeczy: rozumienie układu i faktyczny montaż. Temat można dobrze zrozumieć samodzielnie, ale samo skręcenie instalacji warto oddać fachowcowi, jeśli w grę wchodzą prace na dachu, próba ciśnieniowa, przebudowa bojlera albo podłączenie elektryczne regulatora i pompy. To nie jest miejsce, w którym oszczędza się na doświadczeniu.
- Gdy trzeba wykonać przewierty przez dach lub ścianę i dobrze je uszczelnić.
- Gdy instalacja ma dużą różnicę wysokości i trzeba dobrać ciśnienie bardzo precyzyjnie.
- Gdy bojler nie ma właściwej wężownicy i wymaga przeróbki albo wymiany.
- Gdy nie masz narzędzi do poprawnego napełnienia, odpowietrzenia i sprawdzenia szczelności.
- Gdy układ ma współpracować z kotłem, grzałką albo innym źródłem ciepła i trzeba to zgrać sterowaniem.
Jeśli ktoś pyta mnie, gdzie najczęściej wychodzą problemy, odpowiadam bez wahania: nie przy samym kolektorze, tylko przy strefie przejścia między dachem a zasobnikiem. Tam spotykają się hydraulika, temperatura, ciśnienie i elektryka, więc margines błędu szybko się kończy.
Co sprawdzić po pierwszym sezonie pracy układu solarnego
Pierwszy sezon pokaże więcej niż jakakolwiek deklaracja katalogowa. Po lecie i po zimie sprawdzam przede wszystkim ciśnienie, pracę pompy, stan izolacji i to, czy układ nie łapie powietrza. Jeżeli coś ma się rozjechać, zwykle wychodzi właśnie wtedy, gdy instalacja przechodzi z trybu intensywnej pracy do dłuższych przestojów.
- Ciśnienie w obiegu solarnym - powinno być stabilne i zgodne z projektem.
- Przepływ na rotometrze - jeśli jest zbyt niski albo skacze, układ wymaga korekty.
- Działanie zaworu bezpieczeństwa - to element, który warto sprawdzić, a nie tylko „mieć na papierze”.
- Stan izolacji rur - UV, deszcz i temperatura robią swoje, szczególnie na odcinkach zewnętrznych.
- Praca mieszacza i cyrkulacji - dzięki temu woda nie jest ani zbyt zimna, ani niepotrzebnie przegrzana.
Jeśli po pierwszym sezonie instalacja pracuje cicho, nie gubi ciśnienia i dobrze dogrzewa zasobnik, to znak, że układ został podłączony sensownie. W dobrze zrobionym systemie solar ma po prostu odciążać podstawowe źródło ciepła, a nie domagać się stałej uwagi. I właśnie do tego warto dążyć, planując cały montaż od kolektora aż po bojler.
