W instalacjach z kotłem na paliwo stałe naczynie wzbiorcze otwarte nadal bywa prostym i bardzo skutecznym zabezpieczeniem całego układu. W praktyce decyduje ono o tym, czy woda ma gdzie się rozszerzyć, jak instalacja radzi sobie z przegrzaniem i czy obieg pozostaje bezpieczny nawet wtedy, gdy pompa przestaje pracować. Poniżej wyjaśniam, jak ten element działa, kiedy ma sens, jak go dobrać i jakie błędy najczęściej psują całą koncepcję.
Najważniejsze rzeczy o otwartym układzie, które warto znać przed montażem
- Otwarte naczynie przejmuje przyrost objętości wody i utrzymuje instalację w kontakcie z atmosferą.
- Najczęściej stosuje się je w układach otwartych z kotłami na paliwo stałe, w instalacjach grawitacyjnych i części pompowe.
- O jego skuteczności decydują trzy rzeczy: pojemność, wysokość montażu i prawidłowo poprowadzone rury bezpieczeństwa.
- Zbyt niska lokalizacja, zła średnica rur albo brak zabezpieczenia przed mrozem szybko kończą się problemami.
- W nowych, szczelnych instalacjach z pompą ciepła lub kotłem kondensacyjnym zwykle lepiej sprawdza się układ zamknięty.
Czym jest otwarte naczynie wzbiorcze i co naprawdę zabezpiecza
Najprościej mówiąc, to zbiornik, który przyjmuje nadmiar wody powstający podczas jej ogrzewania. Woda zwiększa objętość wraz ze wzrostem temperatury, a jeśli nie ma miejsca na tę zmianę, ciśnienie w instalacji zaczyna rosnąć. Otwarte naczynie wyrównawcze rozwiązuje ten problem bez skomplikowanej automatyki: przyjmuje nadwyżkę, a po ostygnięciu oddaje ją z powrotem do obiegu.
To rozwiązanie stosuje się przede wszystkim w układach otwartych, czyli takich, w których przestrzeń wodna ma swobodny kontakt z atmosferą. W praktyce dobrze pasuje do instalacji grawitacyjnych, części układów pompowych oraz do źródeł ciepła, przy których bezpieczeństwo bierne ma większe znaczenie niż kompaktowość całego systemu. Zwykle widzę je tam, gdzie liczy się prostota i odporność na awarię zasilania, a nie maksymalna „szczelność” obiegu.
Warto też doprecyzować jedną rzecz: to nie jest zwykły zbiornik na wodę, tylko element bezpieczeństwa. Jeśli zostanie dobrany albo zamontowany źle, cała instalacja przestaje być przewidywalna. I właśnie dlatego dalej przechodzę od definicji do działania, bo tu szczegóły mają większe znaczenie niż nazwa.

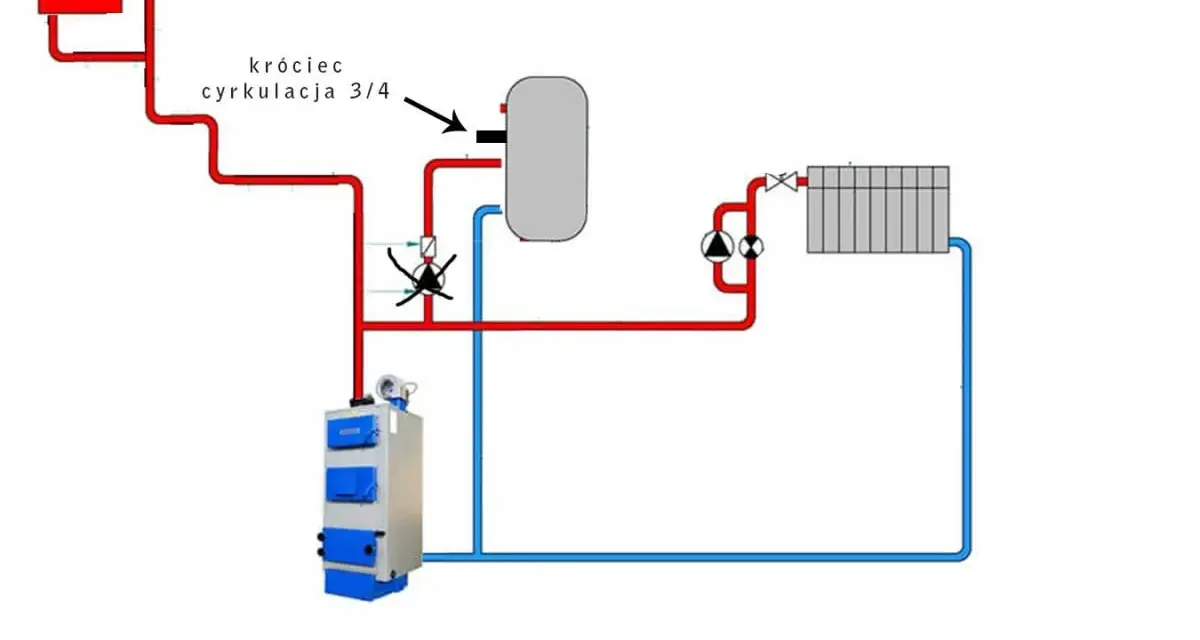

Jak działa w instalacji grzewczej i z czego składa się cały układ
W normalnej pracy kocioł podgrzewa wodę, ta rozszerza się i część nadmiaru trafia do naczynia. Gdy instalacja stygnie, poziom wody wraca do wcześniejszego stanu. Z pozoru brzmi to banalnie, ale w praktyce dzięki temu cały układ nie „bije” ciśnieniem przy każdym cyklu grzania.
Żeby taki układ działał stabilnie, nie wystarcza sam zbiornik. Potrzebne są jeszcze elementy, które prowadzą wodę i odprowadzają nadmiar w bezpieczny sposób:
- rura bezpieczeństwa łącząca źródło ciepła z naczyniem,
- rura wzbiorcza, którą nadmiar wody trafia do zbiornika,
- rura przelewowa, odprowadzająca wodę, gdy naczynie napełni się zbyt mocno,
- rura odpowietrzająca, dzięki której układ pozostaje połączony z atmosferą,
- czasem także rura sygnalizacyjna albo zawór pływakowy, który pomaga utrzymać poziom wody.
W dobrze zaprojektowanej instalacji naczynie znajduje się możliwie wysoko, najlepiej nad źródłem ciepła, a sama przestrzeń wokół niego jest zabezpieczona przed wychłodzeniem. To ważne, bo w układzie otwartym nie chodzi tylko o przejęcie nadmiaru wody, ale też o zachowanie stałej drożności i odpowietrzenia. Od tego płynnie przechodzi się do pytania, które zwykle interesuje inwestora najbardziej: jak dobrać jego wielkość i położenie.
Jak dobrać pojemność i wysokość montażu
Doboru nie robi się „na oko”. Patrzę przede wszystkim na objętość całego zładu, temperaturę pracy instalacji, wysokość statyczną budynku oraz to, gdzie pracuje pompa obiegowa. Im większa instalacja i im wyższa temperatura zasilania, tym większy będzie przyrost objętości wody, a więc i wymagane naczynie.
W praktyce w domowych instalacjach często mówimy o pojemnościach liczonych w kilkunastu litrach, ale to nadal tylko punkt wyjścia. Dla przykładu: przy instalacji o pojemności około 220 dm3, pracującej w układzie 90/70°C, z obliczeń wychodziło naczynie o pojemności całkowitej nieco ponad 12 litrów. To dobrze pokazuje, że nawet średniej wielkości układ potrafi wymagać precyzyjnego doboru, a nie przypadkowego „większego zbiornika”.
| Co wpływa na dobór | Dlaczego ma znaczenie | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Objętość zładu | Im więcej wody w instalacji, tym większa jest rozszerzalność całego układu | Grzejniki, rury, kocioł, wymienniki, zasobniki i osprzęt |
| Temperatura zasilania | Wyższa temperatura oznacza większy przyrost objętości wody | Parametry pracy kotła i realną temperaturę w sezonie grzewczym |
| Wysokość statyczna | Decyduje o tym, czy najwyższe punkty instalacji pozostają wypełnione wodą | Różnicę wysokości między kotłem a najwyższym grzejnikiem |
| Położenie pompy | Zmienia wymagany zapas ciśnienia lub wysokości montażu | Czy pompa jest na powrocie, czy na zasilaniu |
Jeśli pompa pracuje na powrocie, przyjmuje się zwykle zapas równy co najmniej 0,7 wysokości podnoszenia pompy. Gdy pompa jest na zasilaniu, potrzebny jest mniejszy zapas, ale nadal nie wolno zbliżać naczynia zbyt mocno do najwyższego punktu instalacji. W praktyce chodzi o jedno: w żadnym miejscu obiegu nie może dojść do przerwania słupa wody ani do zasysania powietrza.
Ja w takich układach zawsze sprawdzam też, czy konstrukcja budynku nie wymusza kompromisu. Jeśli naczynie ma trafić do nieogrzewanego poddasza, trzeba od razu myśleć o izolacji i ochronie przed mrozem. Bez tego dobór pojemności traci znaczenie, bo instalacja zaczyna być wrażliwa na pogodę, a nie tylko na temperaturę w kotłowni.
Jak podłączyć naczynie i prowadzić rury bezpieczeństwa
W tej sekcji najważniejsza jest dyscyplina montażowa. Na rurze bezpieczeństwa nie powinno być żadnych zaworów odcinających, bo taki element nie może zostać przypadkiem zamknięty. Rura ma prowadzić możliwie bezpośrednio, ze stałym wzniesieniem, tak aby woda mogła swobodnie krążyć, a powietrze nie tworzyło korków.
W dobrze wykonanym układzie naczynie umieszcza się wysoko, najczęściej nad źródłem ciepła, i zapewnia się do niego dostęp serwisowy. Jeśli układ pracuje w chłodniejszej przestrzeni, zbiornik powinien być izolowany. To nie jest detal estetyczny, tylko warunek niezawodności: woda w naczyniu i w rurach nie może zamarzać, bo wtedy układ traci swoją funkcję zabezpieczającą.
- Nie montuję zaworów na rurze bezpieczeństwa.
- Utrzymuję możliwie pionowy przebieg połączenia między kotłem a naczyniem.
- Dodaję izolację, jeśli całość znajduje się poza ogrzewaną strefą.
- Sprawdzam, czy przelew odprowadzi wodę tam, gdzie rzeczywiście wolno ją wypuścić.
- Przy większych pojemnościach przewiduję łatwy dostęp przez otwór rewizyjny.
W niektórych modelach stosuje się zawór pływakowy, który automatycznie uzupełnia poziom wody. To wygodne, ale wymaga czystości wody i okresowej kontroli, bo kamień i osad potrafią zakłócić pracę elementów ruchomych. Z praktycznego punktu widzenia lepiej mieć prosty, czytelny układ niż „sprytny” montaż, którego nikt potem nie serwisuje. I właśnie tu wychodzi różnica między rozwiązaniem prostym a rozwiązaniem naprawdę dobrym.
Zalety i ograniczenia na tle naczynia przeponowego
Porównanie obu rozwiązań ma sens tylko wtedy, gdy patrzy się na nie przez pryzmat całej instalacji, a nie jednego elementu. Otwarte naczynie jest proste i odporne na przegrzanie, ale kosztuje to więcej miejsca, większą podatność na korozję i mniejszą wygodę w nowoczesnym budownictwie. Naczynie przeponowe jest bardziej kompaktowe i lepiej współpracuje z zamkniętymi układami, ale wymaga poprawnie ustawionego ciśnienia i dodatkowych zabezpieczeń.
| Cecha | Układ otwarty | Układ zamknięty z naczyniem przeponowym |
|---|---|---|
| Kontakt z atmosferą | Tak | Nie |
| Ryzyko korozji | Wyższe, bo do wody dostaje się tlen | Zwykle niższe |
| Odporność na awarię zasilania | Bardzo dobra, zwłaszcza przy kotłach na paliwo stałe | Zależna od zabezpieczeń instalacji |
| Wymagane miejsce | Większe, często w najwyższej części budynku | Mniejsze |
| Współpraca z nowoczesnymi źródłami ciepła | Raczej ograniczona | Lepsza |
| Serwis i kontrola | Prosta, ale wymaga pilnowania poziomu wody i ochrony przed mrozem | Wymaga kontroli ciśnienia i stanu membrany |
Jeśli pytasz mnie, co częściej wybiera się dziś w nowych domach, odpowiedź jest dość jasna: układ zamknięty. Jeśli jednak mówimy o prostym systemie z kotłem na paliwo stałe albo o modernizacji starej instalacji grawitacyjnej, otwarte rozwiązanie wciąż ma swoje miejsce. Następna sekcja pokazuje, kiedy to miejsce znika przez błędy montażowe, bo właśnie wtedy teoria przestaje mieć znaczenie.
Najczęstsze błędy, które kończą się usterką albo korozją
Najwięcej problemów nie wynika z samej koncepcji, tylko z niedbałego wykonania. W praktyce widzę te same błędy powtarzane wciąż od nowa: za nisko zamontowane naczynie, źle dobrane średnice rur, brak izolacji w zimnej przestrzeni albo podłączenie, które ktoś później „tymczasowo” odcina zaworem. Tymczasowe rozwiązania w kotłowni zwykle kończą się najdrożej.
- Zbyt niska wysokość montażu - instalacja zaczyna łapać powietrze i tracić stabilność pracy.
- Zawór na rurze bezpieczeństwa - jeden nieostrożny ruch i system przestaje być bezpieczny.
- Brak ochrony przed mrozem - szczególnie groźny przy naczyniu na nieogrzewanym poddaszu.
- Za mała średnica połączeń - ogranicza przepływ i utrudnia odpowietrzanie.
- Zaniedbanie poziomu wody - prowadzi do szumów, zapowietrzenia i przegrzewania części obiegu.
- Osad i kamień - potrafią unieruchomić zawór pływakowy lub zanieczyścić przelew.
Objawy są zwykle dość czytelne: głośna praca instalacji, częste uzupełnianie wody, rdzawe zabarwienie wody, przelewanie naczynia albo okresowe zapowietrzanie najwyższych grzejników. Gdy widzę takie sygnały, nie zaczynam od wymiany samego zbiornika, tylko od sprawdzenia całego układu: od kotła po najwyższy punkt instalacji. To właśnie prowadzi do ostatniego pytania - czy taki system nadal ma sens w nowoczesnym domu.
Kiedy taki układ nadal ma sens w nowoczesnym domu
Otwarty układ ma sens wtedy, gdy bezpieczeństwo bierne, prostota i odporność na przegrzanie są ważniejsze niż kompaktowość i pełna szczelność obiegu. Dobrze sprawdza się przy kotłach na paliwo stałe, w starszych instalacjach grawitacyjnych oraz tam, gdzie modernizacja ma być rozsądna kosztowo i nie wymaga budowy całkiem nowej kotłowni. To rozwiązanie uczciwe, ale nie uniwersalne.
Jeśli planujesz kocioł kondensacyjny, pompę ciepła albo nową instalację niskotemperaturową, zwykle patrzę raczej w stronę układu zamkniętego z naczyniem przeponowym. Taki system lepiej chroni przed dopływem tlenu, jest bardziej kompaktowy i lepiej pasuje do współczesnych źródeł ciepła. W praktyce decyzja nie sprowadza się więc do pytania, które rozwiązanie jest „lepsze”, tylko które jest zgodne z instalacją, źródłem ciepła i sposobem użytkowania domu.
Jeżeli miałbym zostawić tylko jedną radę, brzmiałaby ona tak: nie oceniaj samego zbiornika w oderwaniu od całej kotłowni. To wysokość montażu, średnice rur, zabezpieczenie przed mrozem i dobór do źródła ciepła decydują, czy układ będzie pracował cicho i bezpiecznie przez lata.
