W ogrzewaniu podłogowym rotametr jest jednym z tych elementów, które od razu pokazują, czy instalacja naprawdę pracuje, czy tylko „ma pracować”. Gdy rotametr nie reaguje na regulacje, najczęściej winny jest brak przepływu, zapowietrzenie, zamknięty zawór albo zabrudzony wskaźnik, a nie sama „magia” ustawień. W tym tekście pokazuję, jak odróżnić zwykłą korektę od realnej usterki, co sprawdzić po kolei i kiedy lepiej przerwać samodzielne kręcenie.
Najpierw sprawdź przepływ, dopiero potem sam wskaźnik
- Rotametr nie tworzy przepływu, tylko go pokazuje.
- Jeśli pływak stoi, najczęściej problem leży w pętli, zaworze, pompie albo odpowietrzeniu.
- W większości rozdzielaczy regulację zaczyna się od pełnego otwarcia wszystkich obiegów.
- W domowej podłogówce często spotyka się przepływy rzędu 1-3 l/min na pętlę, ale zależy to od projektu i długości obiegu.
- Jedna z najczęstszych pomyłek to próba regulacji, gdy zawór powrotny albo siłownik nadal odcina pętlę.
Co tak naprawdę mierzy rotametr w rozdzielaczu
Rotametr w podłogówce to po prostu przepływomierz pływakowy: w przezroczystej lub półprzezroczystej tulei porusza się pływak, który ustawia się wyżej, gdy przez pętlę płynie więcej wody. W praktyce oznacza to jedno: jeśli pętla nie ma przepływu, wskaźnik nie ma czego pokazać. Ja zawsze traktuję ten element jako kontrolkę przepływu, a nie narzędzie, które samo „naprawi” zimny obieg.

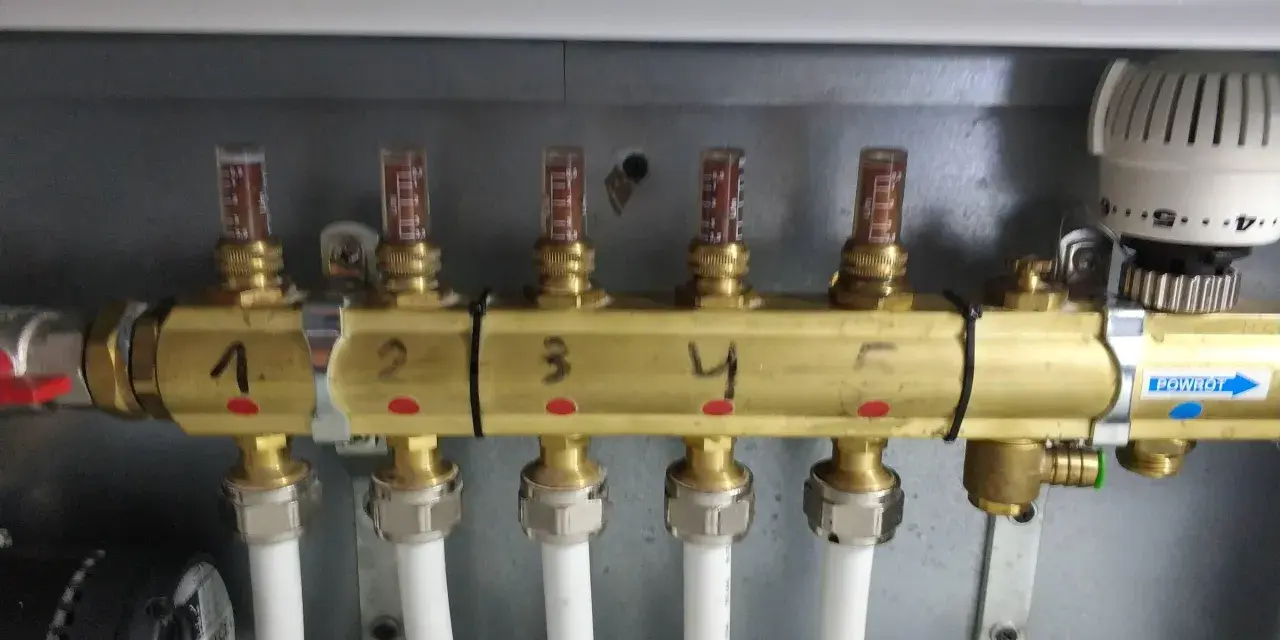

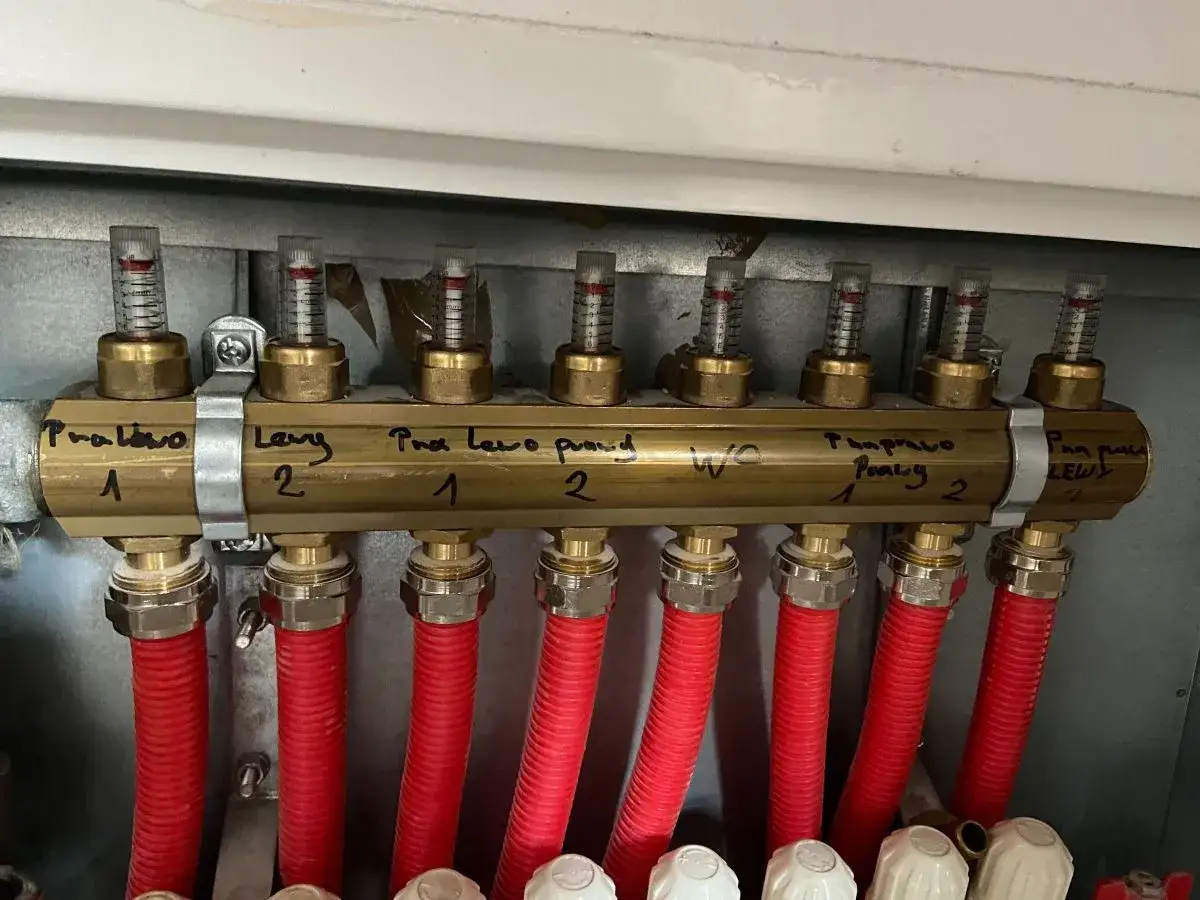

W większości rozdzielaczy rotametry są umieszczone na zasilaniu, a na powrocie pracują zawory odcinające lub termoregulacyjne. To ważne, bo można obracać pokrętłem rotametru i nie zobaczyć żadnej zmiany, jeśli prawdziwe ograniczenie siedzi po drugiej stronie pętli. Różne systemy mają różny układ, więc zawsze sprawdzam instrukcję konkretnego rozdzielacza. Dopiero wtedy ma sens szukanie przyczyny w typowych blokadach.
Najczęstsze powody, dla których wskazanie stoi w miejscu
Najbardziej zdradliwe jest to, że podobny objaw może mieć kilka zupełnie różnych przyczyn. Zestawiam je poniżej, bo przy takich instalacjach szybciej działa logiczne zawężanie niż chaotyczne odkręcanie wszystkiego naraz.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Pływak ani drgnie na jednej pętli | Zabrudzony albo przytkany wkład, zamknięty zawór powrotny, zacięty siłownik | Powrót pętli, siłownik, próbę otwarcia na maksimum |
| Wszystkie pętle pokazują zero | Pompa nie pracuje, zawór główny jest zamknięty, układ jest zapowietrzony | Pompa, zasilanie rozdzielacza, odpowietrzniki |
| Wskazanie skacze albo zmienia się bardzo wolno | Za mała różnica ciśnień, przydławione zawory, zbyt słaba praca pompy | Ustawienie pompy, otwarcie zaworów, dławienie obiegów |
| Jedna pętla jest zimna mimo ciepłego rozdzielacza | Zagięta rura, zablokowany rotametr, odcięcie na powrocie | Krótki test z pełnym otwarciem i sprawdzeniem powrotu |
Siłownik termoelektryczny to mały napęd, który otwiera lub zamyka zawór na podstawie sygnału z termostatu. Jeśli nie dostaje sygnału albo się zawiesi, przepływ zostaje odcięty i rotametr wygląda na martwy, choć sam w sobie może być sprawny. Właśnie dlatego ja najpierw sprawdzam instalację jako całość, a dopiero potem sam wskaźnik.
Jak sprawdzić instalację krok po kroku
- Sprawdzam, czy instalacja faktycznie woła o ciepło. Termostat powinien zgłaszać zapotrzebowanie, a źródło ciepła i pompa muszą pracować.
- Otwieram wszystkie pętle na maksimum. Na tym etapie nie dławie obiegów, bo najpierw chcę zobaczyć, czy przepływ w ogóle ruszy.
- Kontroluję odpowietrzenie. Jeśli w rozdzielaczu słychać przelewanie, bulgotanie albo pływak zachowuje się nerwowo, powietrze nadal siedzi w układzie.
- Testuję jedną pętlę na raz. Dzięki temu szybciej wychodzi, czy problem jest lokalny, czy dotyczy całej belki.
- Patrzę na zawory po stronie powrotu. W wielu instalacjach to właśnie tam siedzi realne odcięcie, a nie na samym rotametrze.
- Sprawdzam różnicę temperatur. Jeśli zasilanie jest gorące, a powrót z danej pętli pozostaje wyraźnie chłodny, obieg nie pracuje tak, jak powinien.
W typowej domowej instalacji rozsądny punkt startowy to około 1-3 l/min na pętlę, ale nie traktuję tej liczby jak sztywnej normy. Krótsze obiegi zwykle potrzebują mniej, dłuższe więcej, a przy wielu rozdzielaczach i różnych długościach rur liczy się przede wszystkim równowaga całego układu. Jeżeli po tej sekwencji wskaźnik nadal stoi, podejrzewam już sam element pomiarowy.
Kiedy winny jest sam rotametr
Jeżeli instalacja ma przepływ, zawory są otwarte, a pływak dalej stoi albo zacina się w jednym miejscu, problem może leżeć w samym przepływomierzu. Najczęściej winne są osad, drobiny z instalacji, kamień kotłowy albo zwykłe zużycie elementów wewnętrznych. W starszych układach zdarza się też matowienie tulei, przez które odczyt robi się mało wiarygodny.
Ja nie próbuję wtedy na siłę „przepchnąć” pływaka. To krótka droga do uszkodzenia uszczelki, pęknięcia obudowy albo rozszczelnienia całego wkładu. Jeśli konstrukcja rozdzielacza pozwala na serwis bez opróżniania całej instalacji, czyszczenie ma sens, ale tylko wtedy, gdy producent faktycznie przewidział taki dostęp. W przeciwnym razie zwykle rozsądniejsza jest wymiana samego wkładu lub przepływomierza, a nie całego rozdzielacza. Same elementy zamienne potrafią kosztować kilkanaście złotych, lecz ostateczny koszt rośnie przez robociznę i ewentualne spuszczanie wody.
Gdy wskaźnik już działa, zostaje ustawienie całej instalacji tak, żeby problem nie wracał.
Jak ustawić przepływy, żeby problem nie wracał
Regulację zawsze zaczynam od pełnego otwarcia wszystkich pętli. Potem dopiero ustawiam przepływy tak, aby każda strefa dostała tyle ciepła, ile naprawdę potrzebuje. W praktyce nie szukam identycznych liczb na wszystkich rotametrach, bo długość obiegu, opory i układ pomieszczeń są różne.
Najdłuższe pętle zwykle wymagają wyższego przepływu niż krótkie. Jeśli na rozdzielaczu mam kilka obiegów, ustawiam je kolejno, obserwując reakcję podłogi i temperaturę w pomieszczeniach. Przy pompach ciepła ta równowaga jest jeszcze ważniejsza, bo zbyt mały przepływ potrafi od razu pogorszyć komfort i wydłużyć dojście do zadanej temperatury.
W wielu przypadkach lepiej zrobić mniejszą korektę, odczekać kilka godzin albo do następnego cyklu pracy i dopiero wtedy poprawić nastawy. Podłogówka ma sporą bezwładność, więc zbyt szybkie kręcenie prowadzi tylko do chaosu. Jeśli mimo tego jedna pętla nadal odstaje, problem zwykle leży już poza samą regulacją.
Kiedy lepiej wezwać instalatora
Są sytuacje, w których dalsze samodzielne próby bardziej szkodzą niż pomagają. Jeśli nie ma przepływu na kilku pętlach jednocześnie, rozdzielacz ciągle się zapowietrza, pompa pracuje głośno albo źródło ciepła nie daje stabilnego zasilania, potrzebna jest pełniejsza diagnostyka. Podobnie wtedy, gdy rozdzielacz jest stary, skorodowany albo objęty gwarancją.
Nie rozbieram też na siłę nowego rotametru, jeśli nie mam pewności, że da się go serwisować bez opróżniania instalacji. Jeden uszkodzony o-ring potrafi zamienić drobną usterkę w poważny wyciek. W praktyce lepiej zatrzymać się w odpowiednim momencie niż rozjechać cały układ i tracić czas na kolejne próby.
Najczęściej wygrywa prosta diagnostyka, nie wymiana całego rozdzielacza
W większości przypadków brak reakcji wynika z jednego z trzech scenariuszy: pętla nie ma przepływu, zawór po stronie powrotu jest zamknięty albo rotametr jest zabrudzony. To dobra wiadomość, bo żadnego z nich nie rozwiązuje się „na ślepo” kupnem nowej belki. Najpierw sprawdzam kierunek zasilania, odpowietrzenie i pracę pompy, a dopiero później decyduję o czyszczeniu albo wymianie wskaźnika.
Jeżeli po pełnym otwarciu, odpowietrzeniu i weryfikacji zaworów pływak nadal stoi, instalacja daje już dość jasny sygnał: problem jest lokalny albo hydrauliczny. Wtedy szybka diagnoza oszczędza czas, wodę i nerwy, a podłogówka zaczyna zachowywać się tak, jak powinna, bez zgadywania, tylko z kontrolą przepływu.
