Rotametr w rozdzielaczu podłogówki wygląda niepozornie, ale to właśnie on pokazuje, czy woda naprawdę krąży przez konkretną pętlę. Gdy pływak stoi w miejscu, skala jest nieczytelna albo regulacja nie daje żadnego efektu, zwykle problem nie dotyczy samego „wskaźnika”, tylko powietrza, osadu, zaworu albo całego obiegu. Najkrócej mówiąc, jak odblokować rotametr w praktyce? Trzeba najpierw ustalić przyczynę, a dopiero potem sięgać po czyszczenie, odpowietrzanie lub serwis.
Najpierw diagnoza, potem regulacja i czyszczenie
- Jedna pętla bez przepływu zwykle oznacza problem lokalny: zapowietrzenie, zabrudzenie albo zacięty wkład zaworu.
- Wiele rotametrów jednocześnie sugeruje kłopot wspólny dla instalacji, na przykład pompę, filtr lub ciśnienie.
- Bezpieczne odblokowanie najczęściej zaczyna się od odpowietrzenia i delikatnego czyszczenia, nie od siłowego odkręcania.
- Osad i brud mogą unieruchomić pływak nawet wtedy, gdy instalacja pozornie grzeje normalnie.
- Po naprawie przepływy warto ustawić zgodnie z projektem, a nie „na oko”.
Jak rozpoznać, że problem dotyczy rotametru

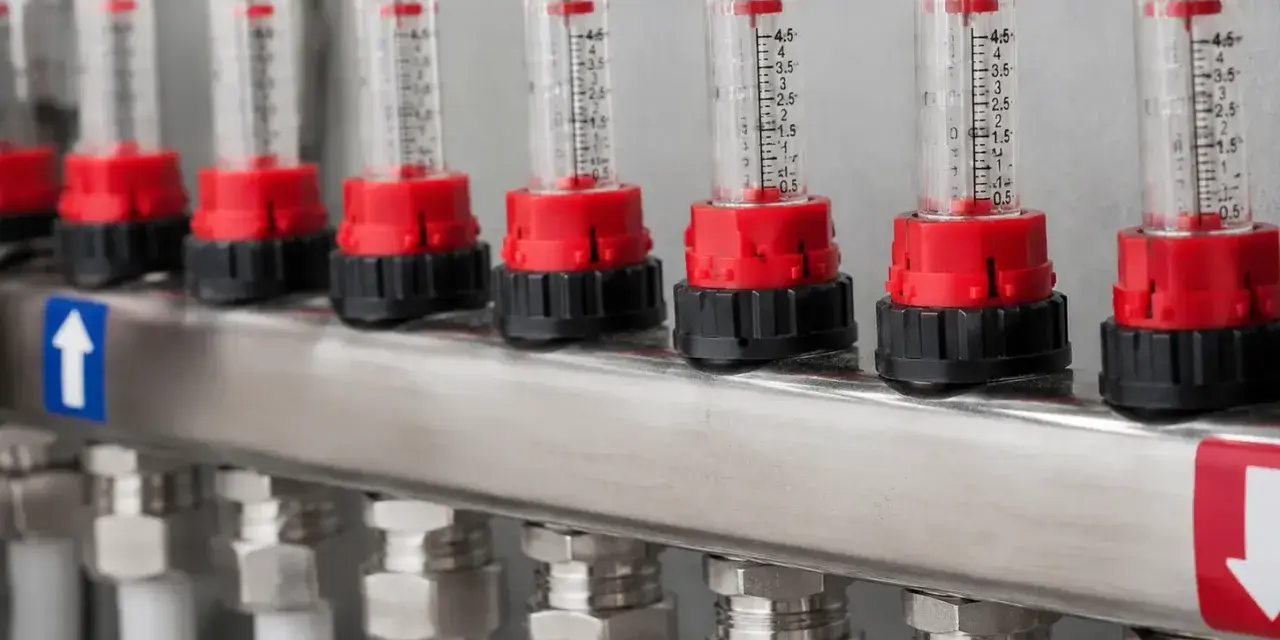

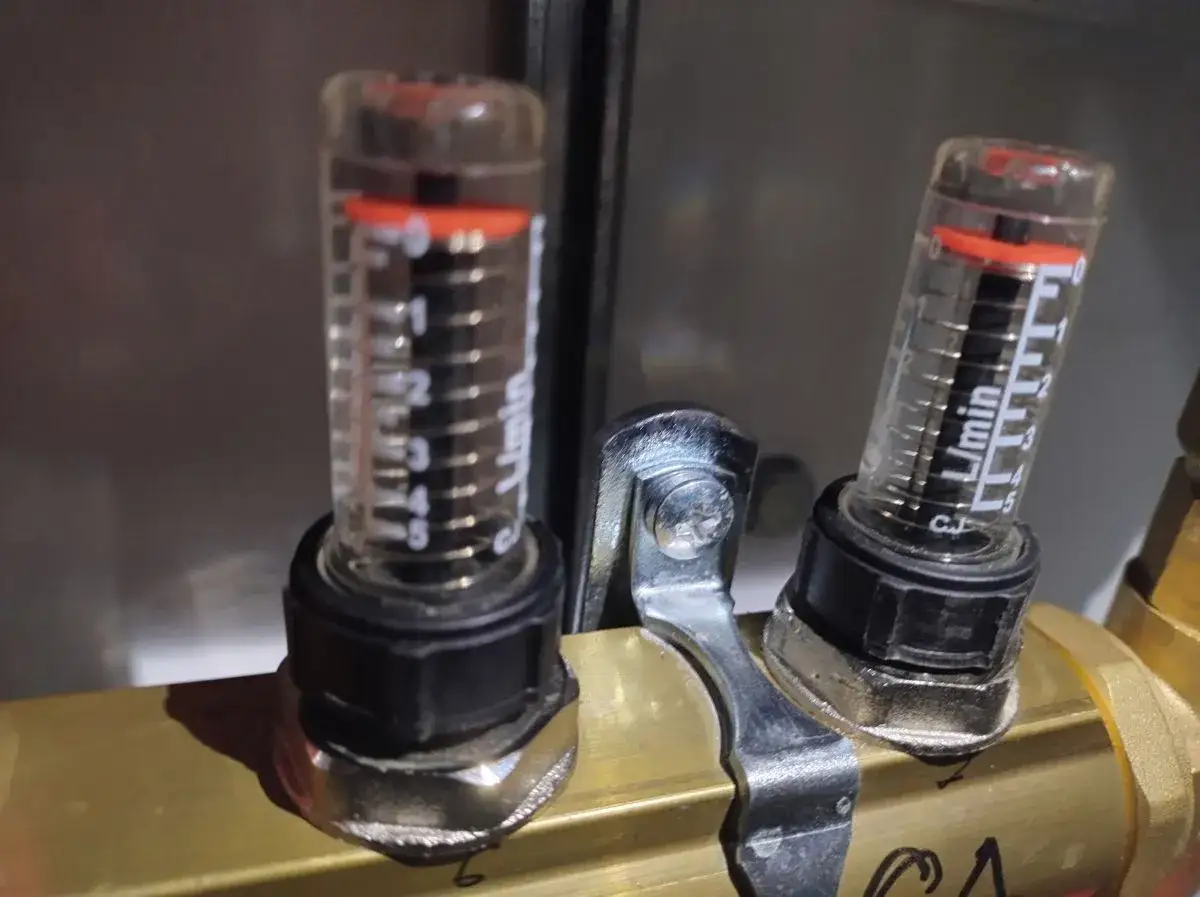

Rotametr, czyli przepływomierz na rozdzielaczu, pokazuje natężenie przepływu wody w pętli ogrzewania podłogowego. Jeśli instalacja działa prawidłowo, pływak powinien reagować na zmianę nastawy, a odczyt powinien być stabilny. „Zablokowany” rotametr nie zawsze oznacza fizyczną awarię elementu. Czasem pływak po prostu nie ma czego mierzyć, bo przepływ jest zerowy, pętla jest zapowietrzona albo zawór na belce nie otwiera się do końca.
Z mojego doświadczenia najważniejsze jest rozróżnienie jednego z trzech scenariuszy: problem dotyczy jednej pętli, kilku pętli albo całego rozdzielacza. To pierwsze rozpoznanie oszczędza najwięcej czasu, bo inaczej łatwo walczyć z objawem zamiast z przyczyną. Jeśli jedna pętla milczy, szukam lokalnie. Jeśli wszystkie pokazują dziwne wartości, patrzę szerzej na pompę, filtr i odpowietrzenie.
To właśnie od tego zaczyna się sensowna diagnostyka, bo bez niej łatwo rozebrać dobry element i nie ruszyć prawdziwego źródła problemu.
Najpierw odróżnij awarię miejscową od problemu całej instalacji
Przy ogrzewaniu podłogowym najprostsza obserwacja bywa najcenniejsza. Jeśli rotametr w jednym obiegu nie reaguje, a pozostałe pracują normalnie, zwykle winna jest sama pętla albo jej zawór. Jeśli natomiast wszystkie wskaźniki pokazują bardzo mały przepływ albo stoją na zerze, trzeba sprawdzić źródło zasilania całego układu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić jako pierwsze |
|---|---|---|
| Pływak stoi na zerze tylko w jednej pętli | Zacięty zawór, zabrudzony wkład, zapowietrzenie tej pętli, zagięta rura | Pozycję zaworów, działanie iglicy, odpowietrzenie pętli |
| Wszystkie rotametry pokazują bardzo mały przepływ | Słaba praca pompy, filtr zanieczyszczony, zbyt niskie ciśnienie w instalacji | Pompa obiegowa, ciśnienie na manometrze, stan filtra |
| Pływak skacze i nie trzyma jednej wartości | Powietrze w obiegu albo niestabilny przepływ | Odpowietrzenie, powrót z rozdzielacza, szczelność układu |
| Skala jest brudna i nie da się odczytać wartości | Osad, kamień, zanieczyszczenia w wzierniku | Czyszczenie przezroczystej części i ocena jakości wody w instalacji |
| Kręcenie nie zmienia odczytu | Zablokowana iglica zaworu albo mechaniczna blokada nastawy | Sprawdzenie pierścienia blokującego i ruchu elementu regulacyjnego |
W praktyce lubię zacząć od pytania: czy problem jest „jednokanałowy”, czy „systemowy”? Ta prosta decyzja prowadzi dalej do właściwego sposobu działania, a jeśli odpowiedź wskazuje na pojedynczą pętlę, można przejść do bezpiecznego odblokowania.
Jak bezpiecznie odblokować rotametr krok po kroku
Przy pracy z rozdzielaczem nie ma sensu działać siłowo. Jeśli element nie puszcza, najczęściej nie potrzebuje większej siły, tylko właściwej kolejności działań. Zanim zaczniesz, wyłącz źródło ciepła, odczekaj aż instalacja ostygnie i upewnij się, że masz dostęp do rozdzielacza bez ryzyka zachlapania. W wielu modelach znajduje się też pierścień blokujący nastawę, często w czerwonym kolorze, który trzeba najpierw zdjąć lub odsunąć.
- Sprawdź, czy rotametr nie jest zablokowany mechanicznie. Jeśli model ma pierścień blokady, usuń go zgodnie z konstrukcją danego rozdzielacza. Nie zgaduj na siłę, bo różne systemy mają różne rozwiązania.
- Oceń ruch pływaka. Jeśli jest tylko przytkany osadem, czasem wystarczy delikatne poruszenie elementem regulacyjnym i chwila pracy instalacji, żeby przepływ wrócił.
- Wyczyść wziernik i widoczne zabrudzenia. Do skali i przezroczystej rurki nie używaj ostrych narzędzi ani agresywnych środków. Chodzi o usunięcie osadu, a nie o zarysowanie powierzchni.
- Sprawdź odpowietrzenie tej pętli. Jeśli pływak nadal nie reaguje, odkręć tylko ten obieg i usuń powietrze z pojedynczej pętli. W instalacji podłogowej to bardzo częsty powód zerowego przepływu.
- Obserwuj odczyt po ponownym uruchomieniu. Daj instalacji kilka minut, bo stabilizacja po odpowietrzeniu i ponownym otwarciu pętli nie dzieje się natychmiast.
- Jeśli nic się nie zmienia, nie dokręcaj na siłę. Wtedy problem leży głębiej, zwykle w zaworze, filtrze albo jakości wody w układzie.
Najważniejsza zasada jest prosta: odblokowanie ma przywrócić ruch pływaka, a nie uszkodzić mechanizm. Jeśli element nie reaguje mimo delikatnych działań, przechodzę do szukania przyczyny, a nie do walki z samym rotametrem.
Dlaczego pływak przestaje reagować
W praktyce przyczyn jest kilka, ale trzy pojawiają się najczęściej. Pierwsza to powietrze w pętli. Druga to zabrudzenie, osad albo kamień w samym rotametrze lub w zaworze. Trzecia to problem z przepływem w całej instalacji, na przykład słaba pompa albo filtr, który dawno nie był czyszczony.
- Powietrze w obiegu. Pęcherz powietrza potrafi zatrzymać przepływ lub sprawić, że pływak będzie skakał zamiast trzymać jedną wartość. To szczególnie częste po napełnianiu instalacji, pracach serwisowych albo po dłuższym postoju systemu.
- Osad i zabrudzenia. Jeżeli woda w instalacji nie była dobrze przygotowana albo układ pracuje już od kilku sezonów bez konserwacji, w wzierniku potrafi zebrać się brud, który unieruchamia wskaźnik. To jeden z tych problemów, które nie znikają po samym „przekręceniu pokrętła”.
- Zacięta iglica zaworu. Gdy wkład zaworu nie otwiera się płynnie, rotametr może wyglądać na martwy, choć w rzeczywistości blokuje go element regulacyjny niżej.
- Za mały przepływ z innych powodów. Jeśli pompa nie pracuje prawidłowo albo filtr jest przytkany, wskaźnik też pokaże bardzo niską wartość, mimo że sam rotametr nie jest uszkodzony.
Jeżeli problem powtarza się po krótkim czasie, zwykle nie chodzi już o jednorazowy przypadek. Wtedy instalacja daje sygnał, że potrzebuje głębszej kontroli, a to prowadzi do pytania, czy wystarczy odpowietrzenie, czy trzeba podejść do niej poważniej.
Kiedy wystarczy odpowietrzenie, a kiedy trzeba płukać instalację
Nie każdą usterkę da się rozwiązać tym samym sposobem. Odpowietrzenie ma sens wtedy, gdy problem pojawił się po napełnieniu instalacji, po pracach serwisowych albo po sezonowym uruchomieniu ogrzewania. Jeśli jednak rotametry są zabrudzone, a przepływy słabną stopniowo z sezonu na sezon, samo wypuszczenie powietrza nie da trwałego efektu.
| Sytuacja | Najlepsze działanie | Kiedy to już za mało |
|---|---|---|
| Problem po napełnieniu lub uruchomieniu sezonu | Dokładne odpowietrzenie pętli i kontrola ciśnienia | Gdy przepływ nie wraca mimo kilku prób |
| Pływak skacze, ale instalacja grzeje nierówno | Sprawdzenie zapowietrzenia i przepływu na powrocie | Gdy objaw wraca po krótkim czasie |
| Rotametry są czarne, zamglone albo pełne osadu | Czyszczenie elementu i ocena jakości wody w układzie | Gdy zabrudzenie siedzi też w filtrze i obiegach |
| Spadek przepływu na wielu pętlach jednocześnie | Kontrola pompy, filtra i ewentualne płukanie instalacji | Gdy pomimo tego ogrzewanie nadal nie odzyskuje równowagi |
W przypadku mocno zabrudzonej instalacji płukanie bywa rozsądniejsze niż wielokrotne kręcenie rotametrami. Sam wkład można czasem wymienić, ale jeżeli źródłem problemu jest zanieczyszczona woda albo osad w kilku miejscach układu, naprawa „na szybko” zwykle daje tylko chwilowy efekt. To właśnie ten moment, w którym warto odróżnić drobną korektę od realnej konserwacji systemu.
Czego nie robić przy czyszczeniu i regulacji
Przy rozdzielaczu najwięcej szkód robi pośpiech. Widziałem instalacje, w których jeden nieostrożny ruch zamienił prostą regulację w kosztowną wymianę części. Żeby tego uniknąć, trzymam się kilku twardych zasad.
- Nie używaj siły. Jeśli element nie chodzi lekko, to znaczy, że coś go blokuje. Dokręcanie na siłę może urwać iglicę albo uszkodzić gwint.
- Nie smaruj mechanizmu przypadkowymi preparatami. Oleje i środki penetrujące nie są rozwiązaniem dla instalacji grzewczej i mogą narobić więcej szkody niż pożytku.
- Nie czyść skali ostrym narzędziem. Zarysowany wziernik będzie tylko gorzej pokazywał przepływ, nawet jeśli sama pętla zacznie działać.
- Nie ignoruj spadku ciśnienia. Jeśli instalacja ma wyraźnie za mało wody, rotametry mogą zachowywać się chaotycznie mimo poprawnej regulacji.
- Nie reguluj wszystkiego naraz bez zapisu wyjściowych nastaw. Wtedy bardzo łatwo zgubić punkt odniesienia i po naprawie nie wrócić do właściwych przepływów.
Najważniejsze jest to, żeby nie zamienić prostego problemu w uszkodzenie elementu roboczego. Jeśli instalacja jest stara, brudna albo po kilku próbach wciąż nie reaguje, lepiej zatrzymać eksperymenty i przejść do profilaktyki, żeby problem nie wracał co sezon.
Jak nie dopuścić do ponownego zablokowania
Po udrożnieniu rotametru warto od razu pomyśleć o tym, co spowodowało awarię. Jeśli tego nie zmienisz, wskaźnik za kilka tygodni albo za kolejny sezon może zachowywać się tak samo. Z mojego punktu widzenia najlepiej działają proste, regularne czynności serwisowe.
- Sprawdzaj ciśnienie w instalacji przynajmniej kilka razy w sezonie. Zbyt niskie ciśnienie od razu odbija się na stabilności przepływu.
- Odpowietrzaj podłogówkę po napełnieniu i po każdym większym serwisie. Powietrze to jeden z najczęstszych powodów „martwego” rotametru.
- Kontroluj filtr przed sezonem grzewczym. Jeśli filtr jest przytkany, rotametry jako pierwsze pokażą problem z przepływem.
- Utrzymuj wodę w instalacji w dobrym stanie. Brudna, zanieczyszczona woda szybciej zostawia osad na wziernikach i w zaworach.
- Nie ustawiaj przepływów wyłącznie intuicyjnie. Lepszy jest jeden spokojny pomiar niż kilka chaotycznych korekt.
Jeżeli rotametry brudzą się wyjątkowo szybko, traktuję to jako sygnał ostrzegawczy dla całej instalacji, a nie dla jednego elementu. To zwykle oznacza, że gdzieś po drodze dzieje się coś z wodą, filtracją albo hydrauliką rozdzielacza. I właśnie dlatego na końcu zawsze robię jeden prosty przegląd działań, zanim uznam temat za zamknięty.
Najkrótsza droga do sprawnego przepływu w podłogówce
Gdy rotametr przestaje reagować, najrozsądniej iść po kolei: najpierw rozpoznać, czy problem dotyczy jednej pętli czy całego rozdzielacza, potem sprawdzić odpowietrzenie, filtr, ciśnienie i pracę pompy, a dopiero na końcu rozbierać sam element. To podejście jest szybkie, bezpieczne i zwykle skuteczniejsze niż przypadkowe kręcenie nastawami. Jeśli po tych krokach pływak nadal stoi w miejscu, nie upieraj się przy samym wskaźniku - prawdziwa przyczyna zwykle leży w obiegu, a wtedy lepiej zatrzymać dalsze eksperymenty i przejść do serwisu.
