Jak podłączyć termostat do podłogówki? Poradnik Mieszka Krupy

Rola termostatu w ogrzewaniu podłogowym

Termostat to serce każdego systemu ogrzewania podłogowego. To właśnie on odpowiada za precyzyjne regulowanie temperatury w pomieszczeniu, co bezpośrednio przekłada się na nasz komfort cieplny oraz, co równie ważne, na wysokość rachunków za energię. Bez termostatu system działałby w sposób niekontrolowany, zużywając zbyt dużo energii i często prowadząc do przegrzewania pomieszczeń, co jest zarówno nieekonomiczne, jak i niekomfortowe.

Zrozumienie roli termostatu w systemie ogrzewania podłogowego

Zasada działania termostatu jest prosta, ale niezwykle efektywna. Urządzenie to mierzy temperaturę w zależności od modelu może to być temperatura powietrza, podłogi lub obu tych parametrów jednocześnie. Na podstawie tych pomiarów i zadanej przez nas temperatury, termostat podejmuje decyzję o włączeniu lub wyłączeniu systemu grzewczego. W przypadku ogrzewania elektrycznego, załącza lub odcina zasilanie maty grzewczej. W systemach wodnych, steruje on siłownikiem termoelektrycznym, który otwiera lub zamyka przepływ ciepłej wody w pętlach grzewczych rozdzielacza. Jego głównym zadaniem jest więc utrzymanie stabilnej, zadanej temperatury, minimalizując jednocześnie zużycie energii.

Jak błędy w montażu wpływają na wysokość rachunków?

Niestety, nawet najlepszy termostat, jeśli zostanie nieprawidłowo zamontowany, może stać się źródłem problemów i niepotrzebnych kosztów. Nieprawidłowy montaż, na przykład w złym miejscu lub z błędnym podłączeniem przewodów, prowadzi do niedokładnych pomiarów temperatury. Wyobraźmy sobie termostat zamontowany tuż przy oknie będzie on "widział" niższą temperaturę niż faktyczna w pomieszczeniu, co spowoduje, że ogrzewanie będzie działać dłużej i intensywniej, niż to konieczne. Z kolei umieszczenie go blisko grzejnika lub innego źródła ciepła sprawi, że będzie on odczytywał zawyżoną temperaturę, co może skutkować niedogrzewaniem pomieszczenia i w efekcie obniżeniem komfortu. Te błędy bezpośrednio przekładają się na nieefektywne działanie systemu i, co za tym idzie, na znacznie zwiększone rachunki za energię. W mojej praktyce widziałem wiele takich przypadków, gdzie proste błędy generowały spore straty.

Bezpieczeństwo przede wszystkim: Kiedy potrzebujesz elektryka z uprawnieniami?

Chociaż wiele osób decyduje się na samodzielny montaż, muszę stanowczo podkreślić, że wszelkie prace instalacyjne związane z napięciem 230V, w tym podłączanie termostatu, powinny być wykonywane przez osobę posiadającą odpowiednie uprawnienia SEP (Stowarzyszenie Elektryków Polskich) do 1kV. Jest to absolutnie kluczowe z kilku powodów. Po pierwsze, chodzi o bezpieczeństwo użytkowników prąd elektryczny jest niebezpieczny i błędy mogą prowadzić do porażenia, a nawet pożaru. Po drugie, prawidłowe podłączenie gwarantuje poprawne działanie instalacji. Po trzecie, co często jest pomijane, samodzielna instalacja bez odpowiednich kwalifikacji może skutkować utratą gwarancji na urządzenia grzewcze i sam termostat. Zawsze zalecam, aby w razie wątpliwości lub braku doświadczenia, skorzystać z usług wykwalifikowanego elektryka. To inwestycja w spokój i bezpieczeństwo.

Przygotowanie do instalacji: Narzędzia i podstawy

Zanim przystąpimy do właściwego montażu termostatu, kluczowe jest odpowiednie przygotowanie. Zgromadzenie niezbędnych narzędzi i zrozumienie podstawowych zasad elektryki to podstawa, która zapewni sprawny, bezpieczny i prawidłowy przebieg prac. Pamiętajmy, że pośpiech i brak przygotowania często prowadzą do błędów.

Lista kontrolna narzędzi, które musisz mieć pod ręką

Aby montaż przebiegł sprawnie i bezpiecznie, upewnij się, że masz pod ręką następujące narzędzia:

• Śrubokręty: Krzyżakowy i płaski, najlepiej izolowane.
• Ściągacz izolacji: Niezbędny do precyzyjnego przygotowania przewodów.
• Szczypce: Kombinerki, ewentualnie boczne do cięcia.
• Miernik uniwersalny (multimetr): Do sprawdzenia ciągłości obwodu i napięcia.
• Próbnik napięcia: Niezastąpiony do upewnienia się, że w obwodzie nie ma prądu.
• Wiertarka: Jeśli konieczny jest montaż nowej puszki instalacyjnej.
• Poziomica: Do równego zamocowania termostatu.
• Ołówek: Do zaznaczenia punktów wiercenia.

Jak czytać schemat instalacyjny? Podstawowe oznaczenia (L, N, SL)

Zrozumienie schematu instalacyjnego termostatu to podstawa jego prawidłowego podłączenia. Na większości schematów spotkasz się z trzema kluczowymi oznaczeniami przewodów:

• L (Line/Live): To przewód fazowy, czyli zasilający. To nim płynie prąd z sieci elektrycznej. Zazwyczaj jest w kolorze brązowym lub czarnym.
• N (Neutral): To przewód neutralny, potocznie zwany zerowym. Zamyka obwód elektryczny. Zazwyczaj jest w kolorze niebieskim.
• SL (Switch Live): To wyjście sterujące, które podaje fazę na urządzenie grzewcze (np. matę grzewczą, siłownik) po osiągnięciu zadanej temperatury przez termostat. To właśnie ten przewód "włącza" lub "wyłącza" ogrzewanie.

Poprawne rozpoznanie tych oznaczeń i ich odpowiednie podłączenie do zacisków termostatu jest absolutnie kluczowe dla bezpiecznego i prawidłowego działania całego systemu.

Sprawdzenie instalacji elektrycznej: Upewnij się, że wszystko jest gotowe

Zanim w ogóle dotkniesz przewodów, musisz podjąć kilka wstępnych, ale niezwykle ważnych kroków. Po pierwsze, wyłącz zasilanie w obwodzie, do którego będzie podłączany termostat. Zrób to, wyłączając odpowiedni bezpiecznik w rozdzielni. Następnie, użyj próbnika napięcia, aby upewnić się, że w puszce instalacyjnej nie ma napięcia. To podstawowa zasada bezpieczeństwa! Sprawdź również, czy w puszce dostępne są wszystkie potrzebne przewody zasilające (L, N) oraz te, które będą szły do elementu grzewczego (SL i N do maty/siłownika) oraz do czujnika podłogowego, jeśli jest wymagany. Upewnienie się, że wszystko jest na swoim miejscu, zaoszczędzi Ci frustracji w trakcie montażu.

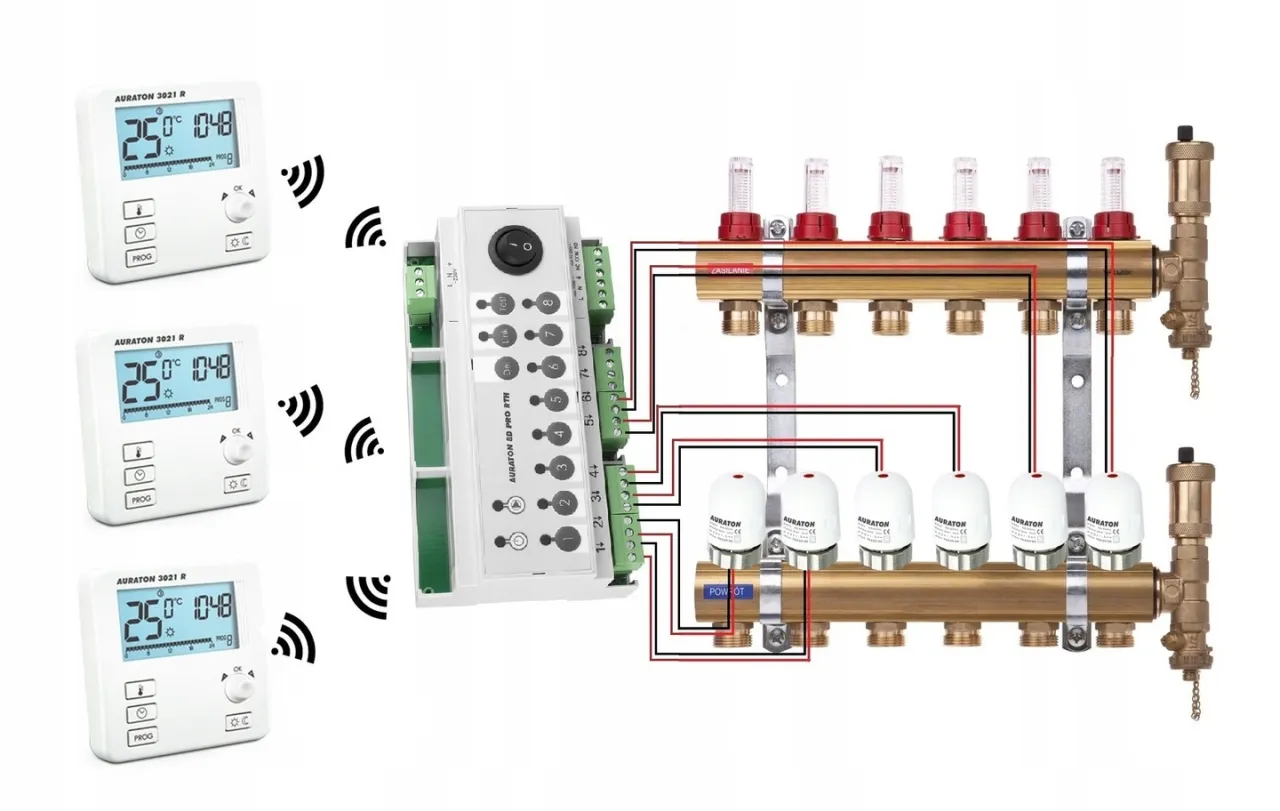

Wybór termostatu: Przewodowy, bezprzewodowy czy smart?

Wybór odpowiedniego termostatu to decyzja, która znacząco wpłynie na komfort użytkowania i funkcjonalność całego systemu ogrzewania podłogowego. Rynek oferuje szeroki wachlarz rozwiązań, dopasowanych do różnych potrzeb i możliwości instalacyjnych. Jak podają dane z

Termostat przewodowy: Niezawodność w klasycznym wydaniu

Termostaty przewodowe to najbardziej tradycyjne i sprawdzone rozwiązania. Jak sama nazwa wskazuje, wymagają fizycznego połączenia przewodami między termostatem a źródłem zasilania oraz elementem grzewczym (matą, siłownikiem). Ich głównymi zaletami są niezawodność i stabilność połączenia nie ma tu ryzyka zakłóceń sygnału, co jest czasami problemem w systemach bezprzewodowych. Są też zazwyczaj tańsze w zakupie. Wadą może być konieczność prowadzenia przewodów w ścianach, co w przypadku istniejących instalacji może wymagać kucia i prac remontowych. W nowych instalacjach, gdzie przewody można zaplanować z góry, są to jednak nadal bardzo popularne i efektywne rozwiązania.

Termostat bezprzewodowy: Komfort montażu bez kucia ścian

Termostaty bezprzewodowe to idealne rozwiązanie, jeśli nie chcemy lub nie możemy ingerować w ściany. Składają się zazwyczaj z dwóch głównych elementów: nadajnika (czyli samego termostatu pokojowego, który mierzy temperaturę) oraz odbiornika, montowanego w pobliżu źródła ciepła (np. przy rozdzielaczu ogrzewania wodnego lub w puszce elektrycznej przy macie grzewczej). Komunikacja między nimi odbywa się radiowo, co, jak wspomniano w

Termostat Wi-Fi (Smart): Pełna kontrola nad ogrzewaniem z dowolnego miejsca na świecie

Termostaty Wi-Fi, często nazywane termostatami smart, to najbardziej zaawansowane technologicznie rozwiązania, które wpisują się w rosnące trendy automatyki domowej. Ich funkcjonalność wykracza daleko poza zwykłą regulację temperatury. Umożliwiają sterowanie ogrzewaniem za pomocą aplikacji mobilnej z dowolnego miejsca na świecie, co jest nieocenione, gdy chcemy zmienić temperaturę przed powrotem do domu lub podczas urlopu. Można je również integrować z innymi systemami smart home i asystentami głosowymi (np. Google Assistant, Alexa). Pozwalają na tworzenie zaawansowanych harmonogramów grzania, optymalizując zużycie energii. Popularne marki i ekosystemy to Salus, Auraton, Danfoss, a także rozwiązania oparte na platformach Tuya i Smart Life, czy bardziej zaawansowane systemy jak Blebox czy Grenton. Jak wynika z

Podłączenie termostatu do wodnego ogrzewania podłogowego

Podłączenie termostatu do wodnego ogrzewania podłogowego różni się od instalacji elektrycznej, ponieważ głównym elementem sterującym nie jest bezpośrednio mata grzewcza, lecz siłownik termoelektryczny zamontowany na rozdzielaczu, który otwiera lub zamyka przepływ ciepłej wody w pętlach grzewczych. Zgodnie z

Lokalizacja ma znaczenie: Gdzie zamontować termostat dla precyzyjnego pomiaru?

Prawidłowa lokalizacja termostatu pokojowego jest kluczowa dla jego efektywnego działania. Zgodnie z informacjami z

• W miejscach narażonych na bezpośrednie działanie promieni słonecznych.
• W pobliżu okien i drzwi, gdzie występują przeciągi.
• Blisko innych źródeł ciepła, takich jak tradycyjne grzejniki, kominki, lampy czy urządzenia elektroniczne.

Idealne miejsce to ściana wewnętrzna, w centralnej części pomieszczenia, z dala od wszelkich zakłóceń, aby zapewnić jak najbardziej miarodajny pomiar temperatury.

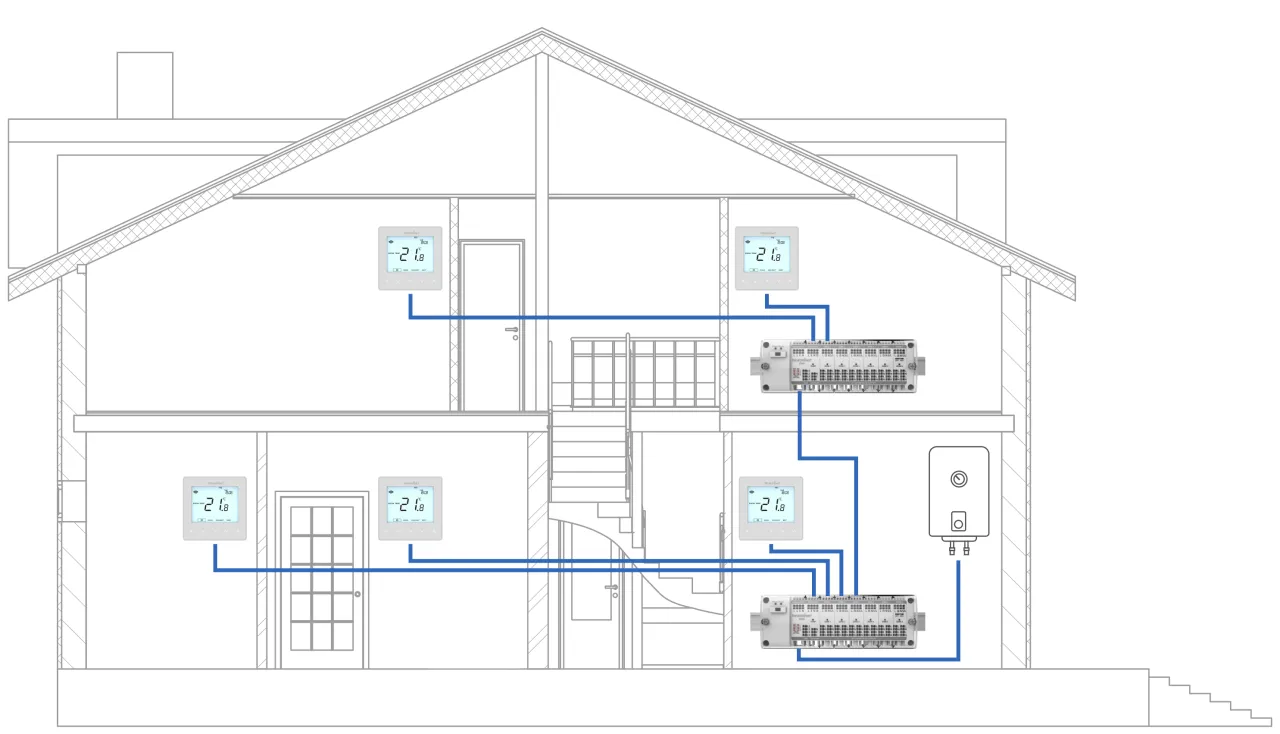

Schemat podłączenia: Jak połączyć termostat z siłownikiem na rozdzielaczu?

Podłączenie termostatu do wodnego ogrzewania podłogowego, jak opisano w

1. Prowadzenie przewodów zasilających (L, N) do puszki

   Najpierw upewnij się, że zasilanie jest wyłączone! Następnie podłącz przewód fazowy (L, zazwyczaj brązowy lub czarny) i przewód neutralny (N, zazwyczaj niebieski) z instalacji elektrycznej do odpowiednich zacisków zasilających w termostacie. Zaciski te są zazwyczaj oznaczone jako "L" i "N" lub "230V".

2. Podłączenie wyjścia sterującego (SL) do siłownika termoelektrycznego

   Teraz podłącz przewód wychodzący z zacisku sterującego termostatu (zazwyczaj oznaczonego jako "SL", symbol grzałki lub "LOAD") do jednego z przewodów siłownika termoelektrycznego. Drugi przewód siłownika podłącz do przewodu neutralnego (N) instalacji elektrycznej. Gdy termostat wykryje, że temperatura w pomieszczeniu spadła poniżej zadanej, poda fazę na zacisk SL, co spowoduje otwarcie siłownika i przepływ ciepłej wody do pętli grzewczej. Gdy temperatura osiągnie zadany poziom, termostat odetnie zasilanie, a siłownik zamknie przepływ.

Konfiguracja i pierwsze uruchomienie systemu

Po prawidłowym podłączeniu wszystkich przewodów i zamontowaniu obudowy termostatu, możesz włączyć zasilanie. Następnie, zgodnie z instrukcją producenta, przeprowadź wstępną konfigurację urządzenia. Zazwyczaj obejmuje to ustawienie daty, godziny oraz podstawowej temperatury komfortowej. Po tych krokach, obserwuj system: sprawdź, czy siłowniki na rozdzielaczu reagują na zmiany temperatury i czy ogrzewanie włącza się i wyłącza zgodnie z Twoimi ustawieniami. To moment, w którym możesz poczuć satysfakcję z dobrze wykonanej pracy.

Podłączenie termostatu do elektrycznego ogrzewania podłogowego

Rola czujnika podłogowego: Jak i gdzie go prawidłowo umieścić?

W systemach elektrycznego ogrzewania podłogowego czujnik podłogowy jest absolutnie niezbędny. Jego zadaniem jest precyzyjne mierzenie temperatury posadzki, co pozwala termostatowi na utrzymanie jej na zadanym poziomie, zapobiegając przegrzewaniu się podłogi (co mogłoby być niekomfortowe, a nawet uszkodzić niektóre materiały wykończeniowe) oraz zapewniając optymalny komfort cieplny. Termostat wykorzystuje dane z tego czujnika do bezpośredniego sterowania matą lub kablem grzewczym.

Montaż czujnika w rurce osłonowej (peszlu): dlaczego to tak ważne?

Muszę to podkreślić: czujnik podłogowy zawsze, bezwzględnie, musi być umieszczony w rurce osłonowej, czyli peszlu! Peszel powinien być poprowadzony w wylewce, dokładnie między pętlami grzewczymi maty lub kabla, i zakończony w puszce, w której będzie zamontowany termostat. Dlaczego to tak ważne? Jak wynika z

Błędy w umiejscowieniu czujnika, których musisz unikać

Prawidłowe umiejscowienie czujnika to podstawa. Oto typowe błędy, których należy unikać, bazując na informacjach z

• Umieszczenie czujnika zbyt blisko elementu grzewczego (maty/kabla): Powoduje to zawyżone odczyty temperatury podłogi, co sprawia, że termostat przedwcześnie wyłącza ogrzewanie, skutkując niedogrzewaniem pomieszczenia.
• Brak rurki osłonowej (peszla): Jak już wspomniałem, uniemożliwia to wymianę czujnika w przyszłości bez inwazyjnych prac.
• Umieszczenie czujnika w peszlu zalanym betonem: Nawet jeśli jest peszel, ale beton dostanie się do środka i zaleje czujnik, jego wymiana staje się niemożliwa lub bardzo trudna. Upewnij się, że peszel jest szczelny.
• Umieszczenie czujnika w miejscu narażonym na przeciągi lub bezpośrednie słońce: Jeśli termostat wykorzystuje czujnik podłogowy również do pomiaru temperatury powietrza, takie umiejscowienie może prowadzić do błędnych odczytów i nieefektywnego działania.

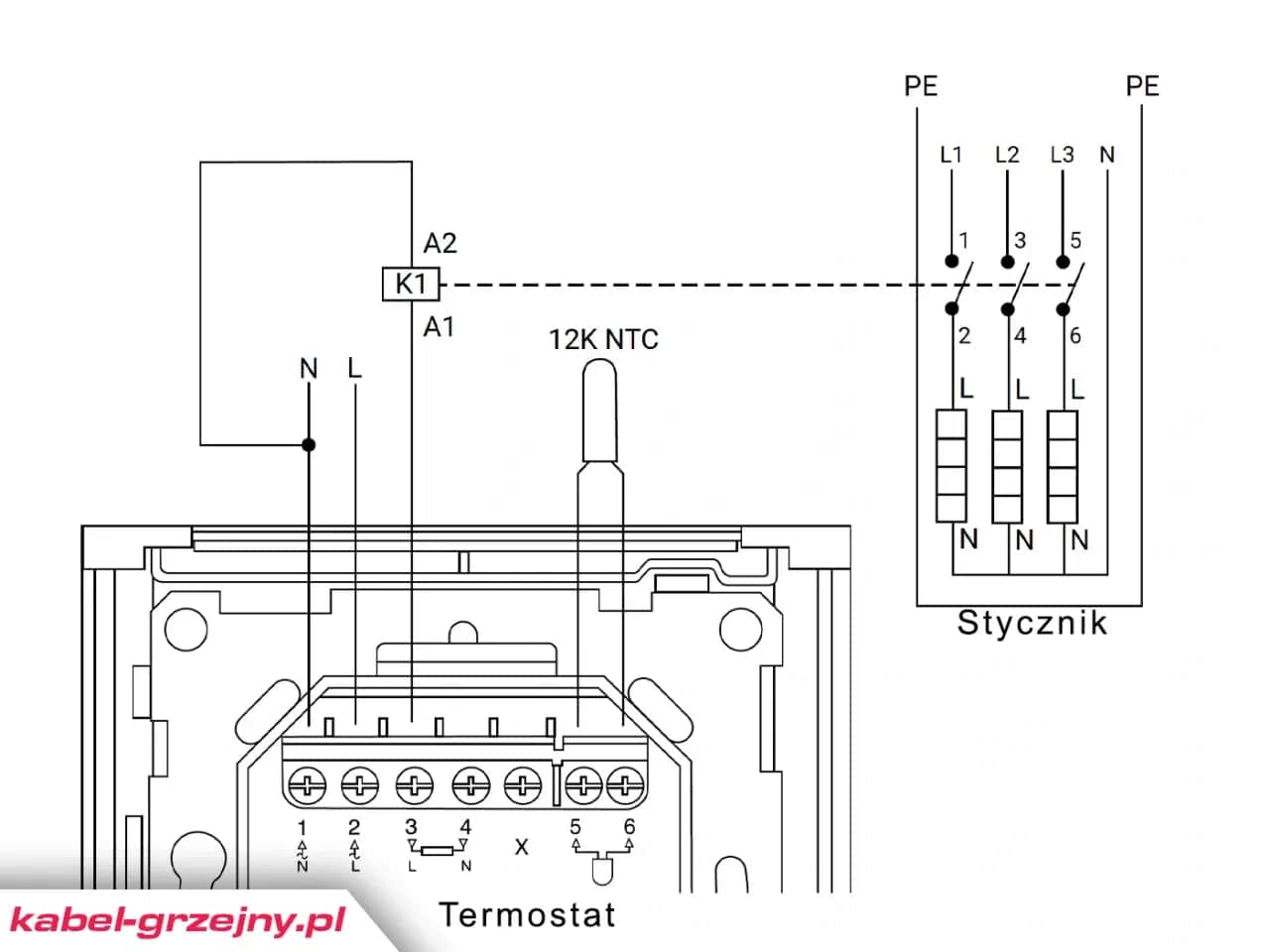

Schemat podłączenia: Zasilanie, mata grzewcza i czujnik w jednej puszce

Podłączenie termostatu do elektrycznego ogrzewania podłogowego, zgodnie z

1. Podłączanie przewodów zasilających (L, N)

   Po upewnieniu się, że zasilanie jest wyłączone, podłącz przewód fazowy (L, brązowy/czarny) i przewód neutralny (N, niebieski) z instalacji elektrycznej do odpowiednich zacisków zasilających termostatu. Zazwyczaj są one oznaczone jako "L" i "N" lub "230V IN".

2. Podłączanie przewodów maty lub kabla grzewczego

   Następnie podłącz przewody zasilające maty lub kabla grzewczego do zacisków wyjściowych termostatu. Te zaciski są często oznaczone jako "LOAD", symbol grzałki lub "230V OUT". Upewnij się, że mata grzewcza została prawidłowo ułożona i sprawdzona pod kątem ciągłości obwodu przed zalaniem wylewką. Ważne jest, aby faza z termostatu szła do fazy maty, a neutralny do neutralnego.

3. Wpinanie przewodów czujnika podłogowego do odpowiednich zacisków

   Na koniec podłącz przewody czujnika podłogowego do dedykowanych zacisków w termostacie. Są one zazwyczaj oznaczone symbolem czujnika, "SENSOR" lub "FLOOR". Czujnik podłogowy nie wymaga zasilania, więc nie ma znaczenia, który przewód podłączysz do którego zacisku czujnika.

Dobór mocy termostatu do mocy maty grzewczej: O czym pamiętać?

To bardzo ważny aspekt, często pomijany, a jego zaniedbanie może prowadzić do uszkodzenia termostatu lub nawet zagrożenia pożarowego. Termostat musi być dobrany pod kątem jego maksymalnej obciążalności prądowej, która musi być wyższa niż całkowita moc podłączonej maty lub kabla grzewczego. Standardowe termostaty mają zazwyczaj obciążalność 16A, co przy napięciu 230V daje maksymalną moc około 3680W (16A * 230V). Jeśli planujesz podłączyć matę grzewczą o mocy 2000W, termostat 16A będzie odpowiedni. Jednak jeśli łączna moc grzewcza przekracza tę wartość (np. masz kilka mat w jednym pomieszczeniu), musisz zastosować termostat o wyższej obciążalności lub użyć stycznika, który będzie sterowany przez termostat, a sam będzie załączał większą moc. Jak wynika z

Unikaj błędów: Najczęstsze problemy przy montażu termostatu

• Termostat zamontowany w złym miejscu (słońce, przeciągi):

  Problem: Niedokładne pomiary temperatury powietrza prowadzą do tego, że termostat nie odzwierciedla rzeczywistej temperatury w pomieszczeniu. Skutkuje to przegrzewaniem (gdy termostat "widzi" niższą temperaturę, np. przy przeciągu) lub niedogrzewaniem (gdy "widzi" wyższą, np. w słońcu). To bezpośrednio wpływa na komfort i wysokość rachunków.

  Jak uniknąć: Montuj termostat na wysokości 130-150 cm nad podłogą, na ścianie wewnętrznej, z dala od bezpośredniego światła słonecznego, okien, drzwi oraz wszelkich źródeł ciepła, takich jak grzejniki czy lampy.

• Źle umiejscowiony lub uszkodzony czujnik podłogowy:

  Problem: W elektrycznym ogrzewaniu podłogowym, czujnik umieszczony zbyt blisko elementu grzewczego (maty/kabla) zawyża odczyty, co skutkuje przedwczesnym wyłączaniem ogrzewania i niedogrzewaniem pomieszczenia. Uszkodzony czujnik uniemożliwia prawidłowe sterowanie, a w niektórych termostatach może całkowicie zablokować działanie systemu.

  Jak uniknąć: Czujnik zawsze montuj w peszlu, centralnie między pętlami grzewczymi, z dala od przewodów zasilających maty. Przed zalaniem wylewką koniecznie sprawdź jego sprawność (np. mierząc rezystancję zgodnie z instrukcją producenta).

• Pomylone przewody (faza, neutralny, sterujący):

  Problem: Niewłaściwe podłączenie przewodów (np. zamiana fazy z neutralnym, podłączenie zasilania do wyjścia sterującego) może prowadzić do uszkodzenia termostatu, zwarcia w instalacji, a w skrajnych przypadkach nawet do zagrożenia pożarowego.

  Jak uniknąć: Zawsze dokładnie sprawdzaj schemat podłączenia dostarczony przez producenta termostatu. Używaj próbnika napięcia i miernika do identyfikacji przewodów. Wszelkie prace wykonuj przy całkowicie wyłączonym zasilaniu.

• Brak możliwości wymiany czujnika podłogowego w przyszłości:

  Problem: W przypadku awarii czujnika, jeśli nie został on umieszczony w peszlu lub peszel został zagięty/zalany betonem, jedyną możliwością wymiany jest kucie podłogi, co generuje ogromne koszty i niedogodności.

  Jak uniknąć: Zawsze umieszczaj czujnik podłogowy w rurce osłonowej (peszlu), która umożliwia jego swobodne wyciągnięcie i wymianę. Upewnij się, że peszel jest prosty, nie ma ostrych zagięć i nie jest zalany betonem. Sprawdź możliwość swobodnego przesuwania czujnika w peszlu przed zalaniem wylewką.

• Niewłaściwy dobór mocy termostatu do mocy maty grzewczej:

  Problem: Termostat o zbyt małej obciążalności prądowej w stosunku do mocy podłączonej maty grzewczej będzie pracował pod zbyt dużym obciążeniem, co może prowadzić do jego przegrzania, uszkodzenia, a nawet stopienia obudowy i zagrożenia pożarowego.

  Jak uniknąć: Zawsze sprawdź maksymalną moc obciążeniową termostatu (podaną w amperach lub watach) i upewnij się, że jest ona wyższa niż całkowita moc podłączonej maty lub kabla grzewczego. Jeśli moc grzewcza jest zbyt duża, rozważ zastosowanie stycznika.

Konfiguracja i programowanie termostatu: wykorzystaj jego pełnię możliwości

Prawidłowe podłączenie termostatu to dopiero początek drogi do optymalnego zarządzania ogrzewaniem podłogowym. Aby w pełni wykorzystać potencjał urządzenia i cieszyć się maksymalnym komfortem przy jednoczesnym minimalizowaniu kosztów, niezbędna jest jego odpowiednia konfiguracja i programowanie. To właśnie w tym etapie możemy dostosować system do naszego stylu życia i preferencji.

Ustawianie harmonogramów grzania: Dopasuj temperaturę do swojego trybu życia

Jedną z najważniejszych funkcji nowoczesnych termostatów jest możliwość programowania harmonogramów grzania. Jak wynika z trendów opisanych w

Funkcje dodatkowe w nowoczesnych termostatach: "otwarte okno", tryb wakacyjny

Nowoczesne termostaty, zgodnie z informacjami z

• Funkcja "otwarte okno": To inteligentne rozwiązanie, które automatycznie wyłącza ogrzewanie, gdy wykryje nagły spadek temperatury w pomieszczeniu (np. po otwarciu okna w celu przewietrzenia). Zapobiega to niepotrzebnym stratom energii i szybkiemu wychładzaniu pomieszczenia.
• Tryb wakacyjny/urlopowy: Umożliwia ustawienie niższej, stałej temperatury na czas dłuższej nieobecności. Chroni to instalację przed zamarzaniem (szczególnie ważne w ogrzewaniu wodnym) i minimalizuje zużycie energii, jednocześnie zapewniając, że dom nie wychłodzi się całkowicie.
• Adaptacyjne sterowanie: Niektóre termostaty są w stanie "uczyć się" inercji cieplnej pomieszczenia. Oznacza to, że analizują, ile czasu zajmuje nagrzanie pomieszczenia do zadanej temperatury i zaczynają grzać wcześniej, aby osiągnąć pożądaną temperaturę dokładnie na wyznaczoną godzinę, a nie dopiero po niej.
• Zdalne sterowanie: Dzięki termostatom Wi-Fi, jak już wspominałem, mamy możliwość zmiany ustawień, harmonogramów czy aktywacji trybów specjalnych za pomocą aplikacji mobilnej z dowolnego miejsca na świecie.

Przeczytaj również: Ile wody w grzejniku stalowym? Oblicz pojemność C.O. i oszczędzaj!

Kalibracja czujnika temperatury: Jak zapewnić precyzyjne odczyty?

Chociaż termostaty są zazwyczaj precyzyjnymi urządzeniami, niektóre modele oferują funkcję kalibracji czujnika temperatury. Pozwala to na skorygowanie ewentualnych niewielkich różnic między odczytem termostatu a rzeczywistą temperaturą w pomieszczeniu (którą możemy zmierzyć innym, sprawdzonym termometrem wzorcowym). Dzięki kalibracji możemy zapewnić jeszcze większą precyzję sterowania ogrzewaniem, co przekłada się na jeszcze lepsze dopasowanie temperatury do naszych oczekiwań i dalszą optymalizację zużycia energii. To funkcja dla tych, którzy cenią sobie absolutną dokładność.
