Dobrze wykonany uziom fundamentowy to jeden z tych elementów, które później trudno poprawić, a które mają ogromny wpływ na bezpieczeństwo całego domu. W praktyce liczy się nie tylko sam metal w betonie, ale też ciągłość połączeń, właściwa otulina, wyprowadzenie do głównej szyny uziemiającej i pomiar po zakończeniu prac. Poniżej pokazuję, jak podejść do tego technicznie i bez kosztownych błędów.
Najważniejsze rzeczy do zapamiętania przed wykonaniem uziemienia w fundamencie
- Najlepszy moment na wykonanie takiego uziemienia to etap zbrojenia i przed betonowaniem.
- Kluczowe są ciągłość elektryczna, trwałe połączenia i odpowiednia otulina betonu, zwykle co najmniej 5 cm.
- W nowych domach to rozwiązanie zwykle wychodzi najtrwalej i najtaniej, bo nie wymaga dodatkowych wykopów.
- Układ trzeba połączyć z główną szyną uziemiającą i uwzględnić w ochronie przeciwporażeniowej oraz odgromowej.
- Bez pomiaru i dokumentacji powykonawczej nawet dobrze wyglądająca instalacja może sprawić kłopot przy odbiorze.
Jak działa uziemienie w fundamencie i kiedy ma największy sens
W polskich warunkach budowlanych taki układ wykorzystuje zbrojenie fundamentów albo osobny przewód ułożony w betonie jako naturalną drogę odprowadzenia prądu do ziemi. Beton działa tu korzystnie, bo stabilizuje warunki pracy metalu i zwiększa trwałość całego układu, pod warunkiem że element jest dobrze zaprojektowany i ma zachowaną ciągłość. W praktyce najlepiej sprawdza się to w nowym budynku, gdy fundamenty dopiero powstają, a dostęp do zbrojenia i połączeń jest jeszcze pełny.
Ja patrzę na ten element nie jak na „dodatek elektryczny”, ale jak na część konstrukcji, która ma pracować przez dziesięciolecia. To ważne zwłaszcza w domu z pompą ciepła, fotowoltaiką, automatyką i ogranicznikami przepięć, bo wtedy cała ochrona instalacji opiera się na sprawnym układzie wyrównawczym i uziemiającym. W starszym budynku da się to zrobić inaczej, ale wtedy zwykle wchodzi już w grę uziom otokowy albo pionowe elektrody, a nie proste wykorzystanie fundamentu.
Warto też pamiętać, że polskie warunki techniczne dopuszczają wykorzystanie zbrojenia fundamentów jako uziomu instalacji elektrycznej. To nie jest więc rozwiązanie „na skróty”, tylko pełnoprawny element projektu, o ile został prawidłowo zaplanowany. Z tego powodu następny krok jest ważniejszy niż sama nazwa rozwiązania: trzeba je wykonać tak, żeby dało się je później bezpiecznie sprawdzić.
Jak wykonać połączenia w ławie lub płycie, żeby układ naprawdę działał
Najważniejsza zasada jest prosta: ciągłość elektryczna nie może zależeć od przypadku. Jeżeli używasz zbrojenia jako elektrody, wszystkie istotne fragmenty powinny być ze sobą trwale połączone, a wyprowadzenie do instalacji wewnętrznej trzeba przewidzieć jeszcze przed zalaniem betonu. W praktyce oznacza to przygotowanie punktu wyjścia do głównej szyny uziemiającej, zanim beton zamknie całą konstrukcję.

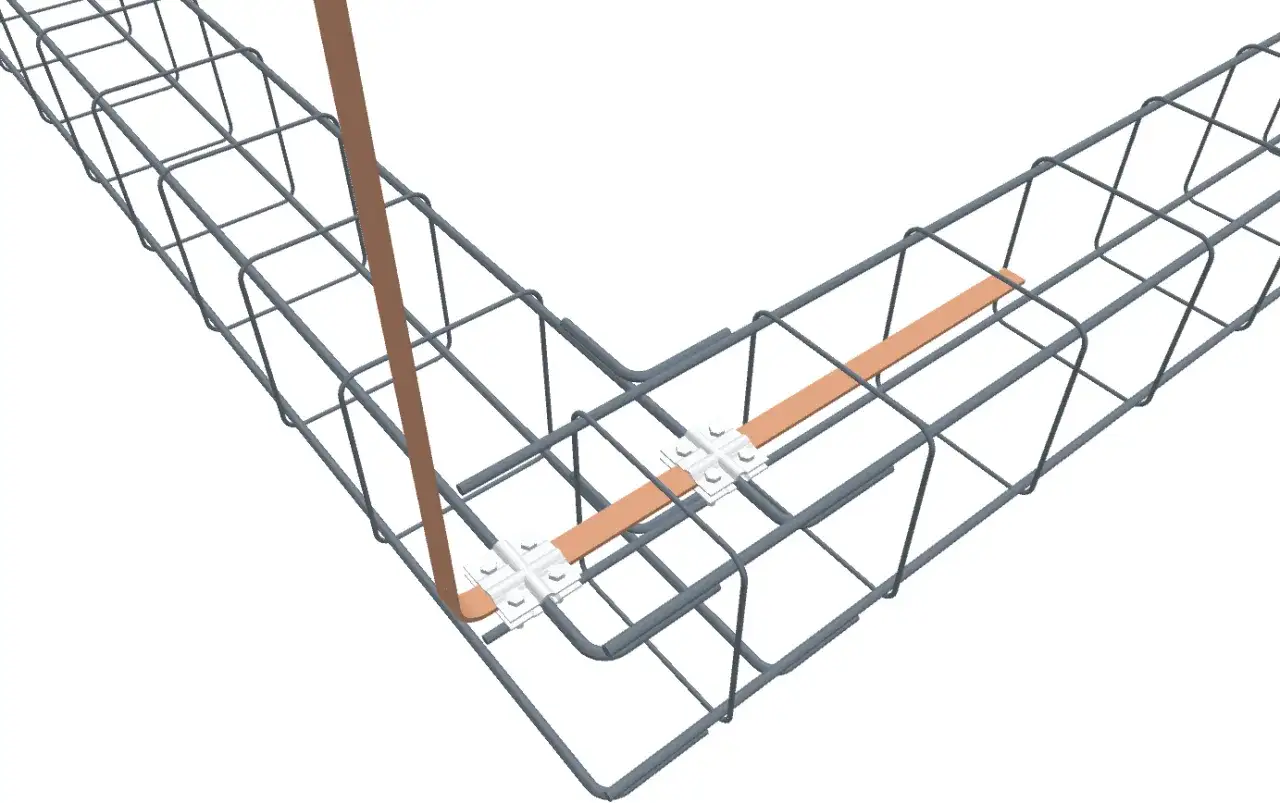

Zbrojenie czy osobna bednarka
W wielu domach stosuje się stalową bednarkę ocynkowaną, najczęściej w układzie zbliżonym do 30×4 mm, choć projekt może przewidywać inne rozwiązanie zależnie od konstrukcji i warunków korozyjnych. Jeżeli fundament jest żelbetowy i ma dobrze wykonane, powiązane zbrojenie, można wykorzystać je jako część układu uziemiającego. Jeśli konstrukcja jest nietypowa, zbrojenie jest rozdzielone albo nie daje gwarancji ciągłości, lepiej przewidzieć osobny przewód uziemiający wpisany w projekt.
W obu wariantach ważna jest otulina betonu. Przyjmuje się, że metal powinien być osłonięty warstwą betonu o grubości co najmniej 5 cm, bo to poprawia ochronę przed korozją i stabilizuje pracę uziomu. Zbyt płytko ułożona bednarka lub zbrojenie przy samej krawędzi fundamentu to prosty przepis na problemy po latach.
Przeczytaj również: Czyste Powietrze Bydgoszcz: Dotacje do 135 tys. zł jak je zdobyć?

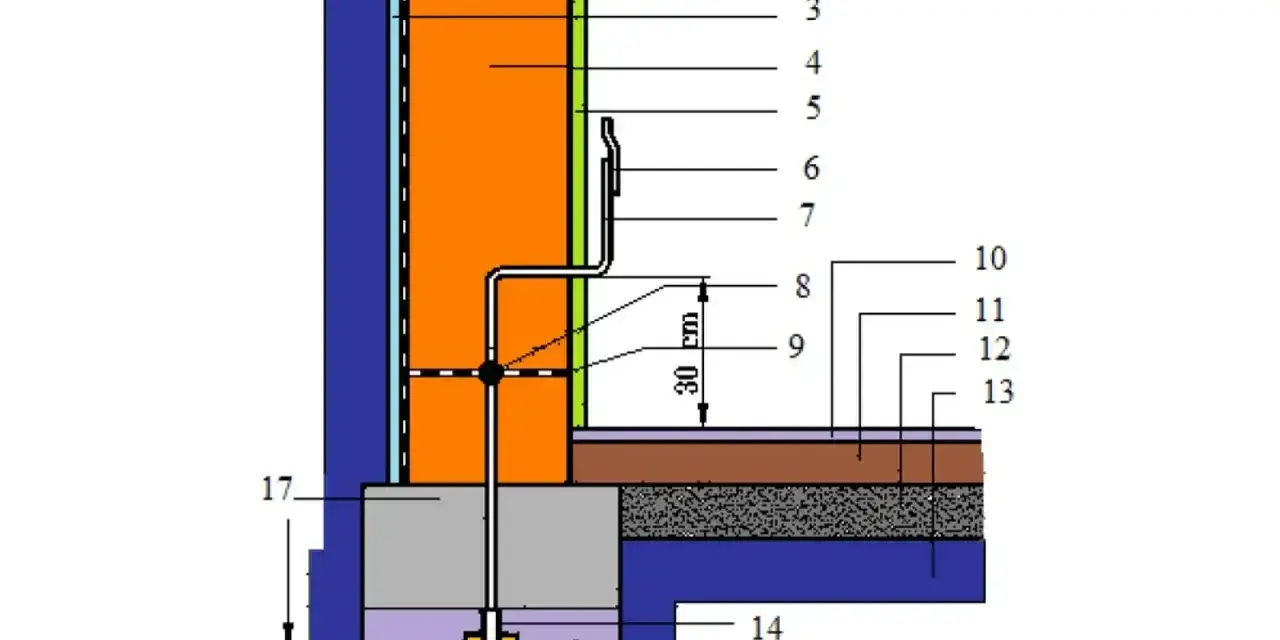

Wyprowadzenie do głównej szyny uziemiającej
Układ fundamentowy nie kończy się w betonie. Trzeba go połączyć z główną szyną uziemiającą, czyli punktem zbiorczym dla przewodów ochronnych i połączeń wyrównawczych. To właśnie tam „spotykają się” kluczowe elementy ochrony domu: instalacja elektryczna, ograniczniki przepięć, ewentualna instalacja odgromowa oraz metalowe części konstrukcyjne i instalacyjne.
Największy błąd, jaki widzę na budowach, to zostawienie tego na później. Po zalaniu fundamentu każda poprawka kosztuje więcej, bywa trudniejsza technicznie i częściej kończy się kompromisem, którego potem nie da się już sensownie ukryć. Dlatego następny temat to nie detal, tylko realnie ważny wybór materiału.
Jakie materiały i przekroje wybiera się najczęściej
W praktyce projektowej najczęściej spotyka się stal ocynkowaną, stal nierdzewną, stal pomiedziowaną oraz zbrojenie stalowe w betonie. Dobór materiału nie powinien wynikać z tego, co akurat jest pod ręką, tylko z projektu, środowiska pracy i oczekiwanej trwałości obiektu. W budynku, który ma służyć kilka dekad, oszczędzanie na materiale uziemiającym bywa pozorne, bo późniejsza naprawa jest po prostu trudna.
| Materiał | Gdzie ma sens | Mocne strony | Na co uważać |
|---|---|---|---|
| Stal ocynkowana | Typowe domy jednorodzinne, standardowe warunki gruntowe | Dobry kompromis ceny i trwałości, łatwa dostępność | Trzeba pilnować jakości powłoki i poprawnego zalania betonem |
| Stal nierdzewna | Warunki agresywne korozyjnie, obiekty o wyższych wymaganiach trwałości | Bardzo dobra odporność na korozję | Zwykle wyraźnie droższa niż stal ocynkowana |
| Stal pomiedziowana | Gdy projekt przewiduje podwyższoną trwałość i dobre parametry przewodzenia | Dobry kompromis techniczny | Wymaga zgodności z systemem i projektem |
| Zbrojenie w betonie | Nowe fundamenty żelbetowe, gdy zbrojenie ma zachowaną ciągłość | Najbardziej naturalne rozwiązanie konstrukcyjne | Nie każde zbrojenie automatycznie nadaje się do tej funkcji |
Na rynku w 2026 r. sama robocizna za wykonanie takiego uziemienia bywa wyceniana orientacyjnie w okolicach 45 zł/mb, a w trudniejszych warunkach więcej. To nadal zwykle mniej niż późniejsze dokładanie układu po zakończeniu fundamentów, bo wtedy dochodzą osobne wykopy, odtworzenie terenu i więcej pracy ręcznej. Dla inwestora ważny jest więc nie tylko koszt metra, ale cały moment wykonania.
Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę, byłaby to jakość połączeń i odporność na korozję, a nie sama nazwa materiału. Ten sam profil stalowy może działać świetnie albo słabo, zależnie od tego, jak został włączony w konstrukcję i jak został zabezpieczony. To prowadzi wprost do wyboru między rozwiązaniem fundamentowym a innymi wariantami uziemienia.
Uziom w fundamencie, otok i szpilki w jednym porównaniu
Nie ma jednego najlepszego układu dla każdego domu. Są za to rozwiązania, które lepiej pasują do nowych budynków, i takie, które lepiej sprawdzają się przy modernizacji. Poniżej zestawiam je tak, jak sam oceniam je na etapie projektu i rozmowy z wykonawcą.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Minusy |
|---|---|---|---|
| Fundamentowe | Nowy dom, etap zbrojenia i betonowania | Najtrwalsze, bardzo dobre parametry, brak dodatkowych wykopów | Trudne do wykonania po fakcie |
| Otokowe | Dom istniejący lub uzupełnienie układu | Można dołożyć później, łatwo rozbudować układ | Wymaga robót ziemnych wokół budynku |
| Pionowe elektrody | Modernizacja, mała dostępność terenu | Szybkie do wykonania, pomocne przy słabszym gruncie | Skuteczność mocno zależy od warunków gruntowych i sezonu |
| Układ mieszany | Domy z instalacją odgromową, większe wymagania ochronne | Najbardziej elastyczny i zwykle najpewniejszy | Droższy i bardziej złożony |
W nowym domu najczęściej wygrywa rozwiązanie fundamentowe, bo korzystasz z etapu, który i tak musisz wykonać. Otok albo szpilki są sensowne głównie wtedy, gdy budynek już stoi albo konstrukcja fundamentów nie pozwala na bezpieczne wykorzystanie zbrojenia. Przy instalacji odgromowej często najlepiej działa układ mieszany, bo daje większy margines bezpieczeństwa i lepiej radzi sobie z przepływem prądów piorunowych.
To ważne rozróżnienie, bo samo „mam uziemienie” nie mówi jeszcze, czy układ nadaje się do ochrony budynku, czy tylko do podstawowej pracy instalacji elektrycznej. Następny krok to sprawdzenie, czy to, co zostało zrobione, naprawdę da się odebrać i potwierdzić pomiarem.
Jak sprawdzić instalację po wykonaniu, zanim fundament zostanie zamknięty na lata
Po wykonaniu układu nie kończy się praca, tylko zaczyna etap weryfikacji. Trzeba sprawdzić ciągłość połączeń, poprawność wyprowadzenia do GSU i wykonać pomiar rezystancji uziemienia odpowiednią metodą dobraną do układu. Sam pomiar nie jest celem samym w sobie, ale potwierdza, że układ działa w taki sposób, jak zakładano w projekcie.
W praktyce warto zrobić trzy rzeczy jeszcze przed zasypaniem i zamknięciem robót:
- udokumentować przebieg elementów uziemiających zdjęciami,
- sprawdzić, czy wszystkie połączenia są trwałe i mają rzeczywistą ciągłość,
- zapisać dokładne miejsce wyprowadzenia do głównej szyny uziemiającej.
Jeżeli dom ma instalację odgromową, fotowoltaikę albo dużo elektroniki sterującej, ten etap staje się jeszcze ważniejszy. Ochrona przeciwprzepięciowa działa dobrze tylko wtedy, gdy ma do czego skutecznie odprowadzić energię zakłóceniową. Bez tego nawet drogie ograniczniki przepięć tracą część sensu.
Pomiar warto zlecić po zakończeniu wszystkich prac związanych z fundamentem i połączeniami, ale przed pełnym zamknięciem dostępu do elementów kontrolnych. To moment, w którym ewentualna poprawka wciąż jest realna. I właśnie tu wychodzą na jaw najczęstsze błędy wykonawcze.
Najczęstsze błędy, które potem kosztują najwięcej
Najgorsze usterki nie są spektakularne. Zazwyczaj to drobiazgi, które wyglądają niegroźnie, a po kilku latach dają bardzo konkretne problemy. W tej pracy regularnie wracają te same błędy:
- przerwana ciągłość zbrojenia lub bednarki,
- zbyt płytkie ułożenie metalu przy krawędzi betonu,
- brak trwałego wyprowadzenia do GSU,
- połączenia wykonane „na szybko”, bez gwarancji długiej pracy,
- brak zdjęć i dokumentacji przed zalaniem,
- mylenie uziemienia z połączeniami wyrównawczymi, które pełnią inną funkcję.
Najbardziej kosztowny błąd to zwykle próba oszczędzenia czasu na etapie, którego nie da się już powtórzyć bez kucia i rozbiórki. Jeśli coś ma zostać na dekady, to właśnie fundamentowy układ uziemiający trzeba traktować jak element konstrukcyjny, a nie jak luźny dodatek dla elektryka. Z tego wynika ostatnia rzecz, którą warto ustalić jeszcze przed wylaniem betonu.
Co warto ustalić przed betonowaniem, żeby nie poprawiać po fakcie
Przed zalaniem fundamentów dobrze jest mieć zamknięte cztery sprawy: materiał, przebieg połączeń, punkt wyprowadzenia oraz sposób kontroli po wykonaniu. Ja zawsze radzę, żeby inwestor jeszcze przed pracami odpowiedział sobie na proste pytanie: kto za to odpowiada na budowie i kto podpisze, że układ został wykonany zgodnie z projektem. To oszczędza sporo nerwów przy odbiorze.
Jeżeli budujesz dom z pompą ciepła, fotowoltaiką, rekuperacją albo rozbudowaną automatyką, zadbaj też o wspólne myślenie o ochronie instalacji. Uziemienie, połączenia wyrównawcze i ograniczniki przepięć powinny tworzyć jeden spójny system, a nie kilka osobnych, przypadkowo połączonych rozwiązań. W dobrze zaplanowanym domu to właśnie ten porządek decyduje o bezproblemowej pracy elektroniki przez lata.
Jeśli mam zostawić jedną praktyczną wskazówkę na koniec, brzmi ona tak: przed betonowaniem przygotuj prosty plan instalacji, zrób zdjęcia i zostaw dostęp do punktu kontrolnego. To niewielki wysiłek na początku, a później daje spokój, którego nie da się kupić po fakcie.
