Dobry projekt ogrzewania podłogowego decyduje nie tylko o komforcie, ale też o tym, czy instalacja będzie pracować równo, oszczędnie i bez nerwowych poprawek po montażu. W praktyce chodzi o właściwe obliczenie strat ciepła, dobór rozstawu rur, długości pętli, sterowania i współpracy z konkretnym źródłem ciepła. Poniżej rozkładam ten temat na czynniki pierwsze, bez nadmiaru teorii, za to z konkretami przydatnymi przy planowaniu domu lub modernizacji.
Najważniejsze elementy dobrze zaplanowanej podłogówki
- Najpierw liczy się straty ciepła budynku, a dopiero potem układa pętle i rozstaw rur.
- W typowych pomieszczeniach rozstaw rur najczęściej mieści się w granicach 10-15 cm, a przy większym zapotrzebowaniu bywa ciaśniejszy.
- Zbyt długie obwody grzewcze trudno wyregulować, dlatego długość pętli trzeba ograniczać już na etapie projektu.
- Podłogówka najlepiej działa z niską temperaturą zasilania, szczególnie gdy źródłem ciepła jest pompa ciepła.
- Najczęstsze błędy wynikają z projektowania „po metrach pokoju”, bez uwzględnienia okien, izolacji, wykończenia podłogi i stref przy ścianach zewnętrznych.
- Profesjonalny projekt zwykle kosztuje mniej niż poprawki po źle wykonanej instalacji.
Dlaczego sam układ rur nie wystarczy
Przy ogrzewaniu podłogowym najłatwiej popełnić jeden podstawowy błąd: uznać, że wystarczy rozrysować rury na planie i podzielić powierzchnię na równe pola. To za mało. Ja zawsze zaczynam od pytania, ile ciepła naprawdę potrzebuje każdy pokój, bo dopiero wtedy można dobrać gęstość ułożenia, temperaturę zasilania i sposób regulacji.
Jeśli projekt jest zrobiony „na oko”, instalacja może działać nierówno. Jedno pomieszczenie będzie niedogrzane, inne przegrzane, a źródło ciepła zacznie pracować w warunkach gorszych niż zakładano. W domu z pompą ciepła oznacza to często spadek sprawności, a w budynku z kotłem - trudniejszą regulację i większe zużycie energii.
Dobry projekt nie jest dodatkiem do instalacji. To dokument, który porządkuje całą logikę systemu: od izolacji pod posadzką, przez podział na strefy, aż po ustawienia rozdzielacza i automatyki. I właśnie dlatego warto go potraktować jako pierwszy etap, nie ostatni. Z tego miejsca łatwo przejść do tego, jak taki projekt powinien wyglądać w praktyce.
Jak wygląda projekt podłogówki krok po kroku
W dobrze przygotowanej dokumentacji nie ma przypadkowych linii. Są za to konkretne obliczenia i decyzje, które mają uzasadnienie techniczne. Najpierw analizuje się budynek, potem dzieli go na strefy, a dopiero później prowadzi rury. Taka kolejność naprawdę ma znaczenie.
1. Obliczenie strat ciepła
To punkt wyjścia. Trzeba wiedzieć, ile energii ucieka przez ściany, okna, dach, podłogę i wentylację. Inaczej projektuje się salon z dużymi przeszkleniami, a inaczej małą sypialnię w środku budynku. Bez tego łatwo przewymiarować albo niedowymiarować instalację.
2. Podział na strefy grzewcze
Każde pomieszczenie powinno być rozpatrywane osobno, ale nie zawsze oznacza to osobną pętlę. W praktyce liczy się też ekspozycja na słońce, ilość okien, strefy przy ścianach zewnętrznych i sposób użytkowania pokoju. Łazienka zwykle wymaga innego podejścia niż sypialnia, a korytarz innego niż salon.

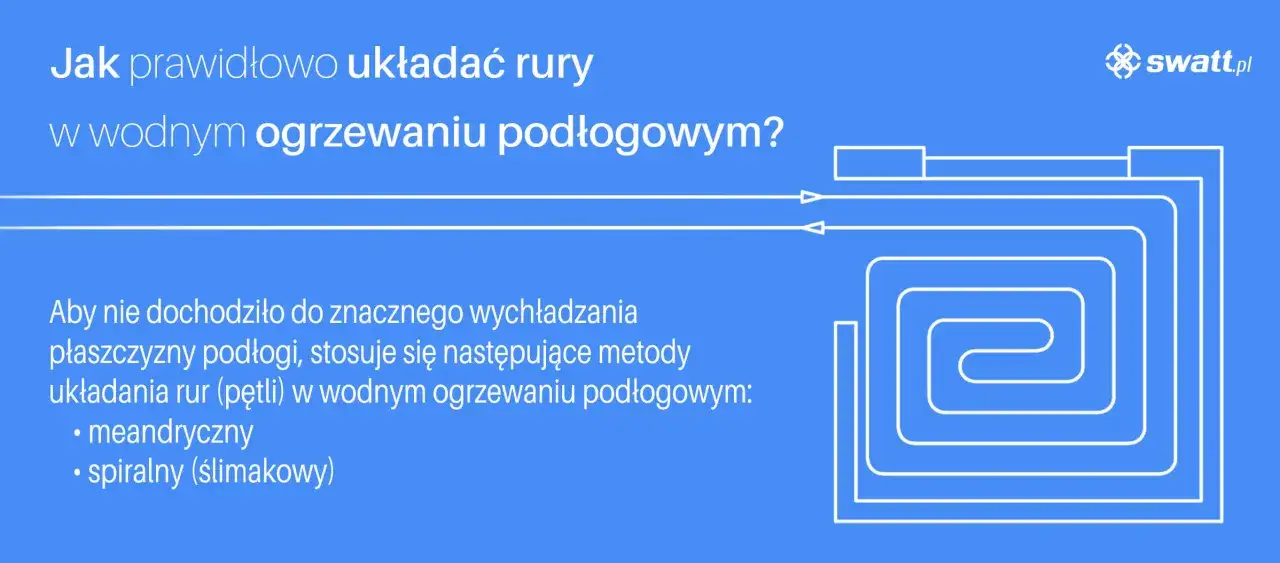

3. Dobór rozstawu rur
Im większe straty ciepła, tym gęściej układa się rury. W typowych pokojach rozstaw 10-15 cm bywa najczęstszy, ale przy chłodniejszych strefach, dużych przeszkleniach lub łazienkach projektant schodzi niżej. Zbyt rzadki rozstaw daje słabszy efekt cieplny i większe ryzyko „zimnych pasów”.
4. Wyznaczenie długości pętli
Tu najważniejsza jest równowaga hydrauliczna. Jedna pętla nie powinna być wyraźnie dłuższa od innych tylko dlatego, że akurat tak wyszło na planie. W praktyce często celuje się w pętle rzędu 80-120 m, zależnie od średnicy rury i oporów instalacji. Dłuższe obwody trudniej wyregulować i mogą gorzej oddawać ciepło.
5. Rozmieszczenie rozdzielaczy i automatyki
Rozdzielacz powinien być ustawiony tak, by skrócić odcinki zasilające i ułatwić serwis. Do projektu warto od razu dołączyć informację o siłownikach, termostatach i strefach sterowania. W dobrze zrobionej instalacji to nie jest „dodatek”, tylko część systemu, która wpływa na wygodę i rachunki.
Na końcu warto jeszcze sprawdzić, czy układ pasuje do warstw podłogi, progów, dylatacji i miejsc, gdzie planowana jest stała zabudowa. W praktyce właśnie tam wychodzą najdroższe niedopatrzenia.
Jakie parametry trzeba dobrać, żeby instalacja pracowała równo
Przy podłogówce liczą się nie tylko rury i rozdzielacz. Równie ważne są temperatury, grubości warstw, opór cieplny wykończenia oraz to, czy system ma pracować z pompą ciepła, kotłem czy innym źródłem. W tej instalacji z pozoru małe różnice potrafią mocno zmienić efekt końcowy.
| Parametr | Praktyka projektowa | Na co zwracam uwagę |
|---|---|---|
| Rozstaw rur | Zwykle 10-15 cm, lokalnie ciaśniej | Węższy przy dużych stratach ciepła, szerszy w spokojniejszych strefach |
| Długość pętli | Często 80-120 m | Zbyt długa pętla utrudnia równoważenie i obniża komfort |
| Temperatura zasilania | Zwykle niska, często około 30-40°C | Im niższa, tym lepiej dla sprawności źródła ciepła |
| Temperatura powierzchni podłogi | Najczęściej ok. 26-29°C w pomieszczeniach, wyżej w łazienkach | Zależy od wykończenia i przeznaczenia strefy |
| Opór cieplny wykończenia | Powinien być niski, szczególnie przy panelach i drewnie | Zbyt „gruba” warstwa nad rurami spowalnia oddawanie ciepła |
W praktyce świetnie widać tu różnicę między budową nowego domu a modernizacją mieszkania. W nowym budynku łatwiej zaplanować warstwy podłogi i źródło ciepła pod niskie parametry. W remoncie często trzeba iść na kompromis, na przykład wybrać system suchy, gdy wysokość posadzki jest ograniczona. Taki wybór nie jest gorszy, ale musi być świadomy.
Jeśli miałbym wskazać jeden warunek powodzenia, powiedziałbym tak: projekt musi pasować do budynku, a nie do katalogowego schematu. To właśnie różni sensowną dokumentację od przypadkowego rysunku.
Najczęstsze błędy przy projektowaniu i montażu
W podłogówce błędy nie zawsze wychodzą od razu. Często instalacja uruchamia się poprawnie, a problemy pojawiają się dopiero po pierwszym sezonie grzewczym. Dlatego wolę uprzedzać kłopoty na etapie projektu niż później tłumaczyć, czemu jeden pokój jest za zimny, a drugi za ciepły.
- Liczenie po powierzchni pokoju zamiast po stratach ciepła - to najprostsza droga do nietrafionego rozstawu rur.
- Zbyt długie pętle - trudniejsze do wyregulowania i często słabsze w oddawaniu ciepła.
- Brak zagęszczenia przy oknach i ścianach zewnętrznych - tam ucieka najwięcej ciepła, więc układ musi to uwzględniać.
- Ignorowanie rodzaju posadzki - płytki, panele i drewno zachowują się inaczej, więc projekt nie może być identyczny dla wszystkiego.
- Układanie pod stałą, szczelną zabudową - pod ciężkimi szafami, wanną czy zabudową bez przepływu powietrza instalacja bywa niepotrzebnie dławiona.
- Pomijanie dylatacji i przejść między pomieszczeniami - to później kończy się problemami eksploatacyjnymi i wykonawczymi.
- Dobór źródła ciepła bez sprawdzenia temperatur pracy - podłogówka lubi niskie parametry, więc źródło musi to uwzględniać.
W łazienkach i przy dużych przeszkleniach trzeba zachować szczególną ostrożność. To są miejsca, gdzie komfort cieplny odczuwamy najmocniej, ale też gdzie instalacja najłatwiej pokazuje niedociągnięcia. Dlatego właśnie nie lubię projektów, które nie rozróżniają stref w obrębie jednego pomieszczenia.
Ile kosztuje projekt i kiedy przynosi realną oszczędność
Ceny projektów na rynku są zróżnicowane, ale w przypadku domu jednorodzinnego często mieszczą się mniej więcej w przedziale od 350 do 700 zł, zależnie od powierzchni, stopnia skomplikowania i tego, czy dokument ma obejmować także zestawienie materiałów. Przy większych lub bardziej złożonych realizacjach wycena zwykle rośnie, bo rośnie też liczba decyzji projektowych.
Na pierwszy rzut oka można uznać, że to dodatkowy wydatek. Ja patrzę na to inaczej: dobry projekt oszczędza czas ekipy, ogranicza ryzyko poprawek i zmniejsza szansę na przewymiarowanie źródła ciepła. Jeśli instalacja ma współpracować z pompą ciepła, kilka błędnych decyzji może kosztować dużo więcej niż sam projekt.
| Sytuacja | Projekt własny | Projekt zlecony |
|---|---|---|
| Mały, prosty dom | Możliwy jako szkic orientacyjny | Wciąż bezpieczniejszy, jeśli instalacja ma działać bez korekt |
| Dom 120-180 m² z kilkoma strefami | Ryzyko błędów rośnie szybko | Zwykle rozsądny wybór |
| Modernizacja mieszkania lub starego domu | Zwykle za mało danych i zbyt wiele ograniczeń | Najczęściej konieczność, nie luksus |
| Instalacja z pompą ciepła | Duże ryzyko złego doboru parametrów | Zdecydowanie zalecany |
Jeżeli miałbym szukać momentu, w którym projekt naprawdę się zwraca, wskazałbym budynki z wieloma pomieszczeniami, różnymi typami wykończeń i dużymi przeszkleniami. Im więcej zmiennych, tym mniej sensu ma improwizacja.

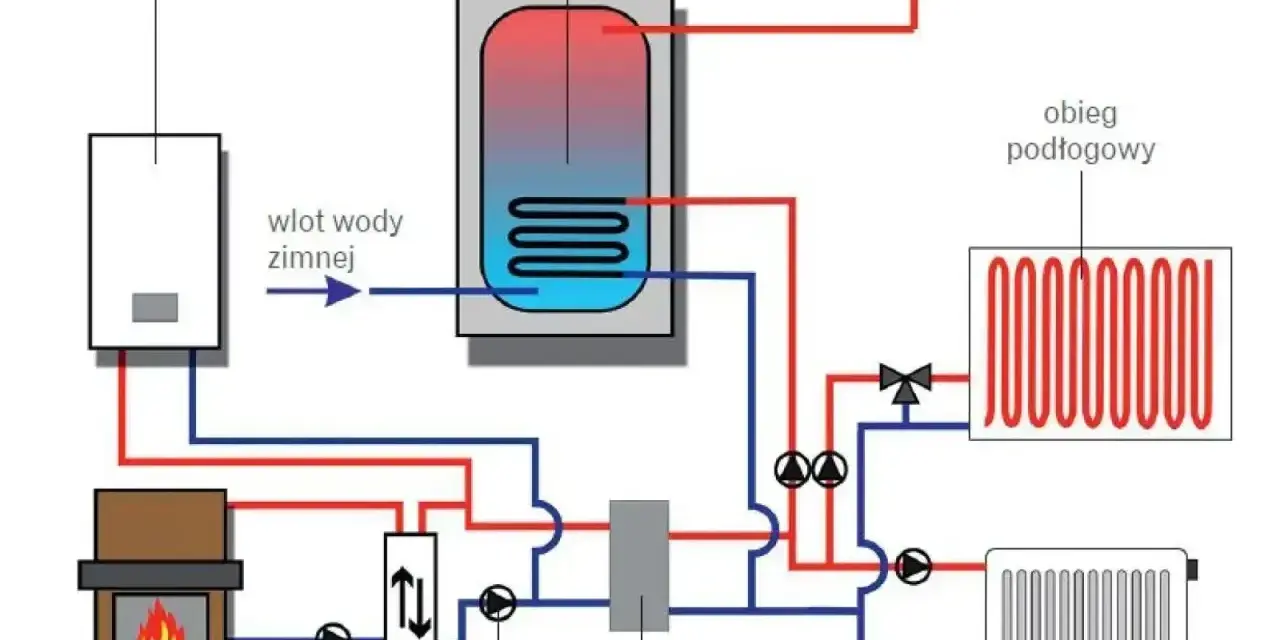

Jak dopasować projekt do pompy ciepła, kotła i wykończenia podłogi
To jest fragment, który często bywa niedoszacowany. Sama podłogówka może być policzona poprawnie, ale jeśli nie pasuje do źródła ciepła albo do warstwy wykończeniowej, efekt końcowy i tak będzie przeciętny. Projekt powinien więc łączyć hydraulikę z praktyką użytkową.
Pompa ciepła
To jedno z najlepszych źródeł do podłogówki, bo pracuje niskotemperaturowo. Dla takiego układu projekt powinien dążyć do możliwie niskiej temperatury zasilania i równomiernego rozprowadzenia ciepła. W praktyce oznacza to lepszą izolację, sensowny rozstaw rur i brak zbyt długich pętli.
Kocioł kondensacyjny
Tu podłogówka też działa dobrze, ale warto pilnować, by instalacja rzeczywiście pracowała na niskich parametrach. Jeśli temperatura zasilania jest stale za wysoka, traci się część korzyści. Projekt musi więc uwzględniać sposób regulacji i ewentualne mieszanie obiegów.
Przeczytaj również: Jak podłączyć termostat do podłogówki? Poradnik Mieszka Krupy
Wykończenie podłogi
Płytki zwykle są najprostsze, bo dobrze przewodzą ciepło. Panele i drewno wymagają większej uwagi, bo ich opór cieplny może ograniczać wydajność. Przy takich materiałach sprawdzam zawsze zalecenia producenta i to, czy system nie będzie musiał pracować na wyższych parametrach, niż było planowane.
| Wykończenie | Wpływ na projekt | Ryzyko przy złym doborze |
|---|---|---|
| Płytki ceramiczne | Najłatwiejsze do zaprojektowania | Niskie |
| Panele | Trzeba sprawdzić opór cieplny i dopuszczenie do podłogówki | Spadek mocy i wolniejsza reakcja |
| Drewno | Wymaga ostrożnego ograniczania temperatur | Odkształcenia, szczeliny, przegrzewanie |
| Wykładzina | Tylko niskooporowa i zgodna z systemem | Wyraźne pogorszenie oddawania ciepła |
Właśnie tutaj wychodzi przewaga projektu nad ogólnym „pomysłem na instalację”. Projektant nie tylko rysuje rury, ale też przewiduje, jak cały układ zachowa się po położeniu konkretnej podłogi i pod konkretnym źródłem ciepła.
Co sprawdzić przed zamówieniem projektu, żeby uniknąć poprawek
Jeżeli mam doradzić jedną rzecz inwestorowi, który chce zamówić dokumentację, to byłaby ona bardzo prosta: przygotuj dane wejściowe zanim ktokolwiek zacznie rysować pętle. Im lepszy opis budynku, tym mniej zgadywania po stronie projektanta i mniejsze ryzyko, że instalacja będzie wymagała korekt po montażu.
- Dokładny rzut kondygnacji z wymiarami, oknami i drzwiami.
- Informacja o izolacji podłogi, ścian i dachu.
- Rodzaj źródła ciepła i planowana temperatura pracy instalacji.
- Wykaz materiałów podłogowych w każdym pomieszczeniu.
- Lista miejsc stałej zabudowy, progów, dylatacji i przejść między strefami.
- Informacja, czy to nowy dom, czy modernizacja z ograniczoną wysokością posadzki.
Dobrze przygotowane ogrzewanie podłogowe nie zaczyna się od wylewki, tylko od porządnego planu. Jeśli projekt uwzględnia straty ciepła, źródło energii, wykończenie podłogi i realne ograniczenia budynku, instalacja zwykle działa stabilnie przez lata. Właśnie na tym polega różnica między poprawnym montażem a rozwiązaniem, które naprawdę daje komfort i niższe zużycie energii.
