W instalacjach z ogrzewaniem podłogowym najważniejsze jest nie tylko to, czy podłoga grzeje, ale czy robi to w bezpiecznym zakresie temperatur. Zawór RTL rozwiązuje ten problem w prosty sposób: ogranicza temperaturę powrotu w małej pętli i chroni posadzkę przed przegrzaniem. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak działa w praktyce, jak je ustawić i kiedy lepiej wybrać bardziej rozbudowaną automatykę.
Najkrócej: RTL to prosty ogranicznik temperatury dla małej podłogówki
- RTL nie miesza wody jak klasyczny układ mieszający, tylko ogranicza temperaturę powrotu z pętli.
- Najlepiej sprawdza się w małych strefach, zwykle rzędu 10-15 m².
- W wielu modelach zakres nastawy wynosi 10-40°C albo 20-40°C, czasem z możliwością rozszerzenia do 50°C.
- Rodzaj podłogi ma znaczenie: drewno i laminat wymagają większej ostrożności niż płytki.
- Przy większych powierzchniach i kilku pętlach lepszy będzie rozdzielacz z mieszaczem.

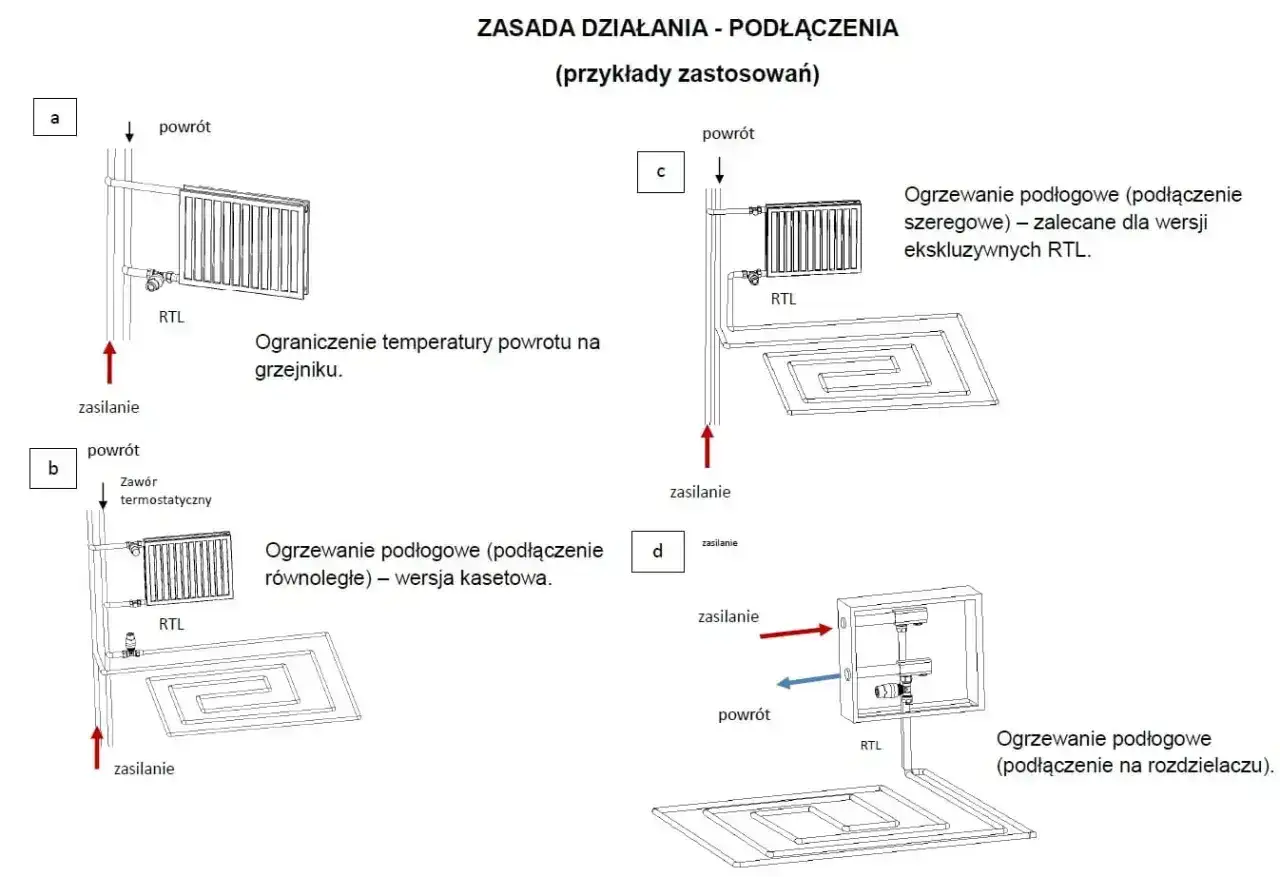

Jak działa zawór RTL i dlaczego montuje się go na powrocie
RTL to ogranicznik temperatury powrotu, a nie klasyczny zawór mieszający. Ciepła woda płynie przez małą pętlę podłogówki, oddaje energię do posadzki, a element termostatyczny mierzy temperaturę wody wracającej z obiegu. Gdy powrót robi się zbyt gorący, zawór przymyka przepływ; gdy woda ostygnie, znów się otwiera.
Ja traktuję to rozwiązanie jako prostą, samoczynną ochronę przed przegrzaniem. Dlatego RTL zwykle montuje się na powrocie: tam najczytelniej widać, ile ciepła już oddała pętla i czy podłoga nie pracuje poza bezpiecznym zakresem. To nie jest układ do precyzyjnej modulacji całego domu, tylko do trzymania jednej, małej strefy w ryzach.
W praktyce ważne jest jeszcze jedno: RTL nie zamienia wysokotemperaturowej instalacji grzejnikowej w pełni niskotemperaturową podłogówkę. On tylko ogranicza to, co wraca z pętli, więc dobrze działa tam, gdzie układ jest prosty i przewidywalny. To prowadzi prosto do pytania, w jakich instalacjach ma to realny sens.
Gdzie RTL sprawdza się najlepiej, a kiedy lepiej go pominąć
W praktyce widzę go najczęściej w małych strefach, zwłaszcza przy modernizacjach. Producenci tacy jak Danfoss i IMI opisują RTL jako rozwiązanie dla małych powierzchni, zwykle do około 10-15 m², co dobrze pokazuje jego naturalną skalę zastosowania.
| Sytuacja | Czy RTL ma sens | Dlaczego | Co rozważyć zamiast |
|---|---|---|---|
| Mała łazienka, pralnia, wiatrołap | Tak | Jedna pętla, niewielka powierzchnia i potrzeba prostego ograniczenia temperatury | Pełny rozdzielacz zwykle byłby tu przesadą |
| Jedna pętla w układzie mieszanym grzejniki + podłogówka | Tak, jako kompromis | Można dołożyć ciepłą podłogę bez przebudowy całej instalacji | Jeśli planujesz rozbudowę, lepiej od razu myśleć o rozdzielaczu |
| Salon albo kilka pomieszczeń | Raczej nie | Układ robi się zbyt duży, a regulacja zbyt uproszczona | Grupa mieszająca z rozdzielaczem |
| Większa podłogówka lub kilka pętli | Nie polecam | RTL zaczyna walczyć z fizyką zamiast stabilnie prowadzić temperaturę | Pełna automatyka lub układ niskotemperaturowy projektowany od początku |
Kiedy źródło ciepła i cała instalacja od początku pracują niskotemperaturowo, taki ogranicznik często nie wnosi wiele. Wtedy lepiej skupić się na projekcie pętli, doborze krzywej grzewczej i równoważeniu hydraulicznym. Jeśli jednak pętla ma zostać przy RTL, trzeba ją dobrze nastawić, bo tu jeden błąd potrafi zepsuć cały efekt.
Jak ustawić temperaturę, żeby podłoga grzała równo
Najpierw patrzę na wykończenie podłogi, a dopiero później na sam zawór. Dla wielu płytek i kamienia można pracować bliżej górnej granicy komfortu, ale przy drewnie, panelach czy laminacie limit jest zwykle niższy. W praktyce często przyjmuje się około 27°C jako bezpieczny limit powierzchni dla wrażliwszych wykończeń, a w strefach użytkowych podłogówki spotyka się też 29°C jako górną granicę komfortu.
| Rodzaj wykończenia | Orientacyjny punkt startowy | Na co patrzeć |
|---|---|---|
| Płytki, gres, kamień | Środek zakresu modelu, zwykle około 30-35°C na powrocie | Równomierność grzania i czas dochodzenia do komfortu |
| Drewno, laminat, panele | Niższy zakres, często około 25-30°C na powrocie | Limit powierzchni podłogi i zalecenia producenta okładziny |
| Łazienka | Tak, aby podłoga była ciepła, ale bez przekraczania limitu okładziny | Szybkie wysychanie podłogi i brak przegrzewania fug |
Jeśli zawór ma zakres nastawy 10-40°C albo 20-40°C, nie ustawiam go od razu na maksimum. Zaczynam od wartości pośredniej, czekam co najmniej dobę i koryguję o 1-2°C, bo podłogówka ma dużą bezwładność i szybkie ruchy pokrętłem zwykle tylko mylą. W katalogach Oventrop spotyka się właśnie takie zakresy, czasem z możliwością rozszerzenia do 50°C, dlatego zawsze sprawdzam konkretny model, a nie sam skrót na głowicy.
To prowadzi do pytania, czy RTL jest po prostu tańszą wersją pełnej automatyki, czy jednak czymś zupełnie innym.
RTL czy grupa mieszająca
RTL jest prostszy, ale nie zastępuje pełnej regulacji instalacji. To ważne rozróżnienie, bo wiele rozczarowań bierze się z oczekiwania, że mały ogranicznik temperatury zachowa się jak rozdzielacz z mieszaczem i pompą.
| Rozwiązanie | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| RTL | Mało elementów, łatwy montaż, dobry do jednej małej pętli | Ograniczona precyzja, słabe skalowanie na większe powierzchnie | Modernizacja, mała łazienka, pojedyncza strefa |
| Grupa mieszająca z rozdzielaczem | Lepsza kontrola temperatury zasilania, większa elastyczność, możliwość obsługi wielu pętli | Więcej miejsca, wyższy koszt i bardziej złożony montaż | Większe mieszkania, domy, kilka stref podłogowych |
| Układ niskotemperaturowy bez dodatkowego mieszania | Najprostszy przy dobrze zaprojektowanym źródle ciepła | Wymaga poprawnego doboru całej instalacji od początku | Nowe budynki i systemy projektowane pod niskie parametry |
Jeśli mam przed sobą większą podłogę albo kilka pomieszczeń, wybór zwykle jest prosty: zamiast silić się na RTL, lepiej od razu zbudować układ, który naprawdę utrzyma stabilny komfort. Gdy jednak instalacja ma być naprawdę mała, wracam do szczegółów montażu, bo tam najłatwiej popełnić kosztowny błąd.
Najczęstsze błędy przy montażu i eksploatacji
- Montaż na zasilaniu zamiast na powrocie - wtedy zawór nie pracuje tak, jak powinien, a regulacja staje się nerwowa i mniej przewidywalna.
- Zbyt duża powierzchnia jednej pętli - gdy pętla jest większa niż przewidziane przez producentów 10-15 m², RTL zaczyna walczyć z fizyką zamiast nią sterować.
- Ustawienie „na zapas” - podkręcenie temperatury ponad potrzebę zwykle kończy się przegrzewaniem posadzki i gorszym komfortem, nie lepszym grzaniem.
- Ignorowanie rodzaju okładziny - drewno i laminat są bardziej wrażliwe niż płytki, więc wymagają niższego limitu i większej dyscypliny w regulacji.
- Oczekiwanie idealnej ciągłości pracy - RTL działa prostą logiką otwórz-zamknij, więc drobne wahania są naturalne i nie oznaczają awarii.
- Brak odpowietrzenia i kontroli przepływu - nawet dobry zawór nie pomoże, jeśli pętla jest zapowietrzona albo hydraulicznie źle zrównoważona.
Z mojego punktu widzenia największy błąd jest zawsze ten sam: ktoś próbuje rozwiązać zbyt dużą lub zbyt skomplikowaną instalację narzędziem, które zostało stworzone do prostych zadań. Dlatego przed zakupem patrzę już nie tylko na sam zawór, ale na całą logikę systemu.
Co sprawdzić przed zakupem, żeby ogranicznik naprawdę pomógł
Przed montażem sprawdziłbym cztery rzeczy. Po pierwsze: powierzchnię pętli - jeśli zbliża się do górnej granicy 10-15 m², RTL nadal może działać, ale margines komfortu będzie coraz mniejszy. Po drugie: rodzaj źródła ciepła - przy instalacji niskotemperaturowej zawór bywa mniej potrzebny, a przy klasycznym kotle grzejnikowym robi większą różnicę. Po trzecie: rodzaj podłogi - producent okładziny zawsze ma ostatnie słowo w sprawie dopuszczalnej temperatury. Po czwarte: zakres nastawy modelu - 10-40°C, 20-40°C albo wersja z możliwością odblokowania do 50°C to nie detal, tylko realna różnica w tym, jak elastycznie ustawisz instalację.
Jeśli planujesz tylko jedną małą strefę, RTL jest rozwiązaniem praktycznym i logicznym. Jeśli instalacja ma się rozrastać, a komfort ma być stabilny w kilku pomieszczeniach, lepiej od razu wybrać bardziej rozbudowaną automatykę. W mojej ocenie to właśnie ten moment decyduje, czy zawór będzie prostym usprawnieniem, czy zacznie ograniczać całą instalację.
