W instalacjach domowych taki element decyduje o tym, czy woda trafi do obiegu we właściwej temperaturze, czy układ zacznie pracować nerwowo i mniej efektywnie. Poniżej rozkładam na części budowę zaworu trójdrogowego, pokazuję zasadę działania, różnice między mieszaniem i rozdzielaniem strumieni oraz to, na co zwrócić uwagę przy doborze do ogrzewania w domu.
Najważniejsze informacje w skrócie
- Zawór trójdrogowy łączy lub rozdziela trzy strumienie cieczy, najczęściej w układach grzewczych i chłodniczych.
- W praktyce kluczowe są trzy króćce oznaczane zwykle jako A, B i AB oraz element regulacyjny w środku korpusu.
- Ten sam typ zaworu może pracować jako mieszający albo rozdzielający, ale nie każdy model dopuszcza oba sposoby montażu.
- W domu najczęściej spotyka się go przy ogrzewaniu podłogowym, ochronie kotła i regulacji temperatury w obiegu grzewczym.
- Najczęstsze problemy wynikają z błędnego podłączenia portów, złego doboru przepływu, braku filtra i niewłaściwego miejsca montażu pompy.
- Dobry dobór to nie tylko średnica, ale też charakterystyka przepływu, kompatybilność z siłownikiem i dostęp do serwisu.
Do czego służy zawór trójdrogowy w domowej instalacji
Najprościej mówiąc, taki zawór ma za zadanie kierować wodę tak, aby uzyskać właściwą temperaturę lub właściwy podział przepływu w obiegu. W domu najczęściej spotykam go tam, gdzie trzeba zmieszać gorącą wodę z chłodniejszym powrotem albo rozdzielić strumień na dwa tory pracy. To dlatego jest tak przydatny w instalacjach grzewczych, szczególnie wtedy, gdy jeden obieg pracuje na wysokiej temperaturze, a drugi wymaga niższej i stabilniejszej.
W praktyce chodzi o komfort i bezpieczeństwo układu. Zawór pomaga chronić źródło ciepła, ograniczać zbyt wysoką temperaturę zasilania podłogówki i utrzymywać bardziej przewidywalną pracę całej instalacji. Jeśli projekt jest prosty, różnica bywa ledwo widoczna na co dzień. Jeśli jednak obieg jest źle dobrany, zawór staje się jednym z tych elementów, które od razu pokazują, że hydraulika nie jest zbalansowana.
To ważne rozróżnienie: sam zawór nie „naprawia” źle zaprojektowanej instalacji, ale dobrze dobrany potrafi ją uspokoić i ustabilizować. I właśnie od tego zaczyna się sensowne rozumienie jego konstrukcji. Następny krok to już zajrzenie do środka.
Budowa zaworu trójdrogowego krok po kroku

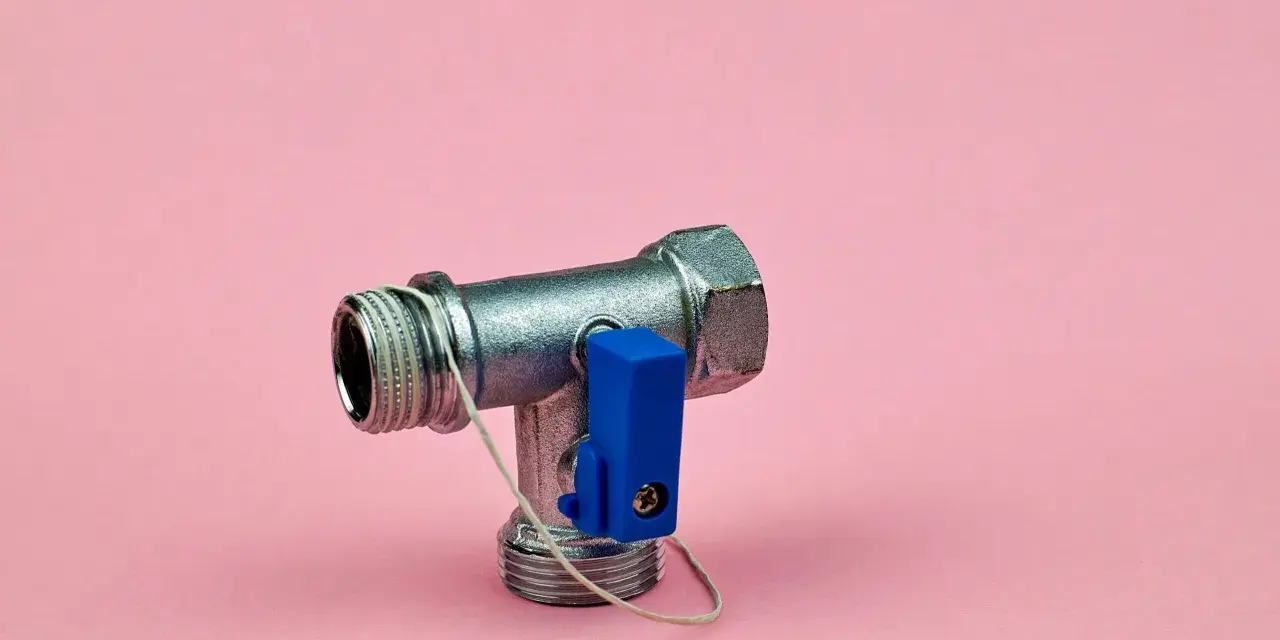

W środku mamy korpus z trzema przyłączami, element zamykająco-regulacyjny oraz mechanizm sterowania. W zaworach obrotowych ten element regulacyjny zwykle obraca się o około 90 stopni i stopniowo przymyka jeden tor, a otwiera drugi. W zaworach suwakowych lub grzybkowych zasada jest podobna z punktu widzenia efektu, ale mechanika pracy bywa inna. Z zewnątrz widzisz prosty korpus, a w środku zachodzi precyzyjne dawkowanie przepływu.
| Element | Rola | Na co zwracam uwagę przy wyborze |
|---|---|---|
| Korpus | Tworzy kanały przepływu i wytrzymuje ciśnienie oraz temperaturę medium. | Materiał, odporność na korozję, sposób przyłączenia i dostęp do serwisu. |
| Króćce A, B, AB | Wyznaczają trzy tory przepływu, czyli dwa wejścia i jedno wyjście albo odwrotnie, zależnie od układu. | Poprawne oznaczenie portów i zgodność z funkcją, którą przewidział producent. |
| Element regulacyjny | Dawkuje, ile medium przepływa przez dany tor. | Płynność pracy, szczelność i odporność na zużycie. |
| Wałek lub trzpień | Przenosi ruch z pokrętła albo siłownika na element regulacyjny. | Luz roboczy, trwałość i zgodność z napędem. |
| Uszczelnienia | Ograniczają przecieki wewnętrzne i zewnętrzne. | Odporność na temperaturę, glikol i zużycie eksploatacyjne. |
| Pokrętło lub siłownik | Umożliwia ręczne albo automatyczne sterowanie pozycją zaworu. | Zakres obrotu, kompatybilność i sposób montażu. |
W domowych instalacjach najczęściej spotkasz korpus z mosiądzu, a w większych układach także wersje żeliwne lub wykonane z innych stopów dopasowanych do warunków pracy. Sam wygląd bywa mylący: dwa identyczne zawory mogą mieć zupełnie inną charakterystykę przepływu i inne dopuszczenie montażowe. To właśnie dlatego nie patrzę wyłącznie na gwint czy średnicę, ale przede wszystkim na funkcję i kierunek pracy. Od tego zależy, czy zawór rzeczywiście spełni swoje zadanie.
Jak działa mieszanie i rozdzielanie strumieni

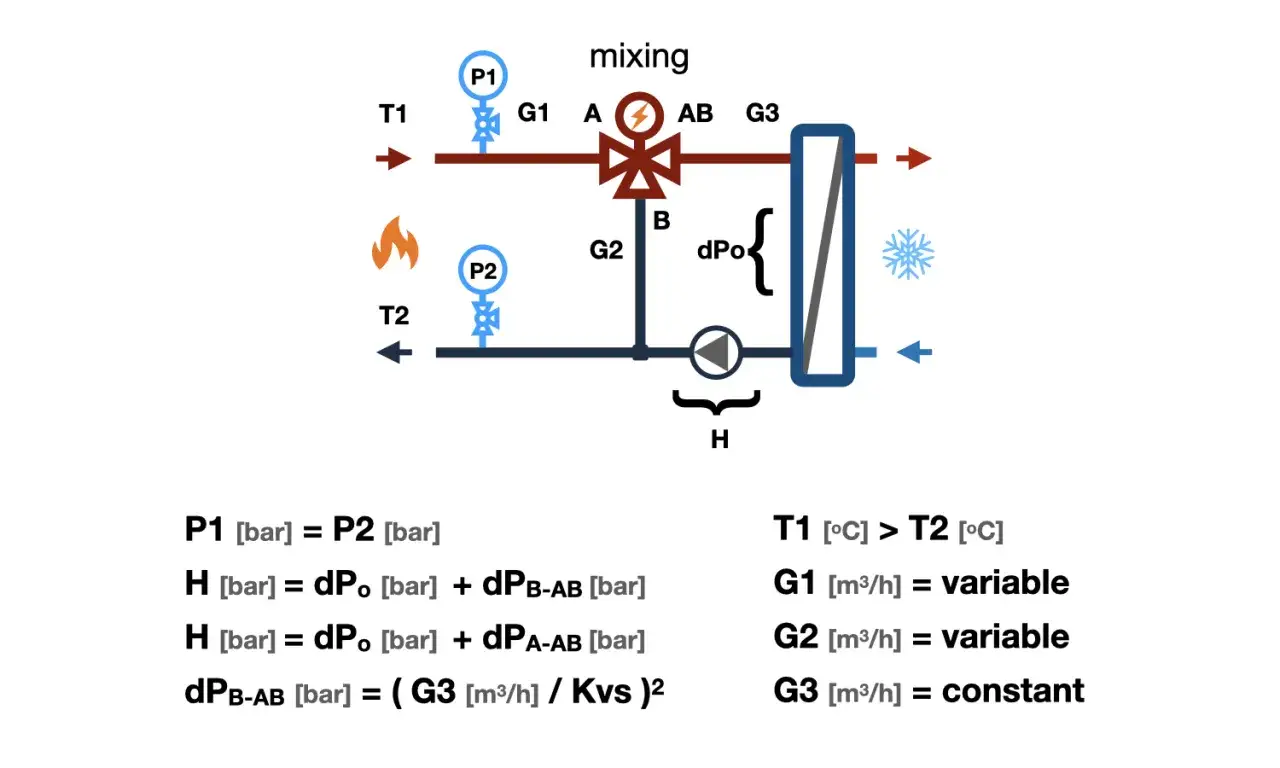

W zaworze trójdrogowym kluczowe jest to, że jeden port pełni rolę wspólnego punktu dla przepływu, a dwa pozostałe są torami wymiany. Przy trybie mieszającym dwa strumienie wchodzą do zaworu, a z trzeciego portu wychodzi już medium o temperaturze pośredniej. Przy trybie rozdzielającym dzieje się odwrotnie: jeden strumień jest dzielony na dwa kierunki.
- Mieszanie jest używane wtedy, gdy potrzebujesz obniżyć temperaturę zasilania lub ustabilizować parametry obiegu.
- Rozdzielanie przydaje się wtedy, gdy jedno źródło przepływu ma zasilić dwa różne kierunki pracy.
- Port AB bardzo często pełni rolę portu wspólnego, ale jego funkcja zależy od konkretnego modelu i schematu montażu.
- Nie każdy zawór przeznaczony do mieszania nadaje się automatycznie do rozdzielania, więc oznaczenia producenta trzeba czytać bardzo dokładnie.
- Źle ustawiony kierunek przepływu potrafi wywołać hałas, złą regulację i niepotrzebne przeciążenie napędu.
W praktyce najważniejsze jest to, że zawór nie działa „zero-jedynkowo”. On płynnie przechodzi pomiędzy pozycjami i dawkuje udział poszczególnych strumieni. Dzięki temu można uzyskać bardziej stabilną temperaturę w obiegu podłogowym albo ograniczyć skoki zasilania kotła. Jeśli instalacja reaguje z opóźnieniem, problem często nie leży w samym zaworze, tylko w złej lokalizacji czujnika, pompy albo w nadmiernym przepływie. To prowadzi do kolejnego, bardzo praktycznego pytania: kiedy wybrać konkretny typ rozwiązania.
Czym różni się od zaworu czterodrogowego
| Cecha | Zawór trójdrogowy | Zawór czterodrogowy |
|---|---|---|
| Główna rola | Mieszanie albo rozdzielanie jednego z trzech torów przepływu. | Jednoczesne mieszanie i bardziej rozbudowana korekta temperatury w układzie. |
| Typowe zastosowanie | Podłogówka, obiegi mieszane, prostsza regulacja temperatury. | Układy kotłowe, szczególnie tam, gdzie ważna jest ochrona powrotu i stabilizacja pracy źródła ciepła. |
| Złożoność układu | Mniejsza, prostszy montaż i prostsze sterowanie. | Większa, ale daje szersze możliwości regulacyjne. |
| Największa zaleta | Zwarta konstrukcja i dobra kontrola temperatury obiegu. | Lepsza kontrola temperatury powrotu i zasilania jednocześnie. |
Jeśli chodzi o codzienną praktykę domową, różnica jest ważniejsza, niż wielu inwestorów zakłada. Trójdrogowy zawór świetnie sprawdza się tam, gdzie potrzebujesz jednego dobrze sterowanego obiegu. Czterodrogowy zaczyna mieć przewagę wtedy, gdy instalacja jest bardziej wymagająca, a sam układ ma chronić również źródło ciepła przed zbyt niską temperaturą powrotu. Innymi słowy: nie zawsze większa liczba dróg oznacza lepsze rozwiązanie, ale w niektórych kotłowniach to właśnie ona robi największą różnicę. Gdy już wiesz, po co ten element pracuje, można sensownie przejść do doboru.
Jak dobrać rodzaj i sterowanie do konkretnego układu
Wybór nie powinien zaczynać się od pytania „jaki model jest popularny”, tylko „czego potrzebuje mój obieg”. W domowych instalacjach spotykam trzy podstawowe podejścia: ręczne, termostatyczne i z siłownikiem. Każde ma sens w innym scenariuszu.
| Rodzaj sterowania | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Ręczne | Proste układy, jednorazowe ustawienie, mała zmienność warunków pracy. | Brak automatycznej korekty, większa zależność od sezonu i ustawień użytkownika. |
| Termostatyczne | Gdy liczy się samoczynne utrzymanie temperatury bez ciągłej ingerencji. | Mniejsza elastyczność niż w rozwiązaniu z siłownikiem, zależność od zakresu pracy wkładu termostatycznego. |
| Z siłownikiem | Obiegi, w których temperatura lub rozdział przepływu mają się zmieniać dynamicznie. | Wymaga zasilania, sterowania i poprawnego dopasowania do automatyki. |
Przy doborze patrzę też na kilka konkretów, które realnie decydują o późniejszym komforcie pracy. Po pierwsze przepływ i współczynnik Kvs, czyli miara tego, ile medium zawór może przepuścić przy określonym spadku ciśnienia. Po drugie kompatybilność z pompą i automatyką. Po trzecie zakres temperatury medium, bo inny element nada się do obiegu niskotemperaturowego, a inny do bardziej wymagającej kotłowni. W praktyce zbyt duży zawór działa ospale, a zbyt mały dławi układ i podnosi hałas oraz spadki ciśnienia.
Przy ogrzewaniu podłogowym zwykle celuje się w zasilanie znacznie niższe niż przy grzejnikach, często w okolicach 30-45°C. Przy ochronie kotła na paliwo stałe ważne staje się utrzymanie odpowiednio ciepłego powrotu, często powyżej około 55°C. To właśnie na takich różnicach widać, że jeden zawór może pracować zupełnie inaczej w zależności od obiegu. A skoro wiemy już, jak dobrać rozwiązanie, trzeba jeszcze omówić najczęstsze błędy, bo to one najczęściej psują efekt końcowy.
Najczęstsze błędy przy montażu i użytkowaniu
Najwięcej problemów widzę wtedy, gdy instalacja została złożona „na logikę”, a nie według schematu producenta. Dla zaworu trójdrogowego to potrafi być kosztowne, bo błędne podłączenie nie zawsze od razu zatrzyma system, ale prawie zawsze pogorszy jego pracę.
- Zamiana portów A, B i AB, przez co zawór pracuje odwrotnie niż przewidziano.
- Montowanie pompy w miejscu, które powoduje niekorzystne obciążenie zaworu i wzrost hałasu przepływu.
- Brak filtra siatkowego przed zaworem, co przyspiesza zużycie uszczelnień i elementu regulacyjnego.
- Zbyt mała lub zbyt duża średnica nominalna względem rzeczywistego przepływu.
- Montaż siłownika bez zapewnienia dostępu serwisowego, przez co każda naprawa staje się niepotrzebnie uciążliwa.
- Pomijanie odpowietrzenia i regulacji całego obiegu, mimo że sam zawór jest poprawnie dobrany.
W domowej praktyce szczególnie nie lubię sytuacji, gdy użytkownik obwinia wyłącznie zawór, a problem leży w filtrze, pompie albo źle zrównoważonych pętlach podłogówki. Taki element jest częścią większego układu i działa dobrze tylko wtedy, gdy hydraulika wokół niego też ma sens. Jeśli instalacja szumi, skacze temperatura albo siłownik „szuka” pozycji bez końca, trzeba patrzeć szerzej niż na sam korpus. Właśnie dlatego na końcu zawsze sprawdzam jeszcze kilka rzeczy, zanim uznam temat za zamknięty.
Na co patrzę po montażu, żeby układ pracował stabilnie przez lata
Po uruchomieniu nie wystarczy rzucić okiem, czy wszystko grzeje. Ja sprawdzam przede wszystkim, czy zawór płynnie przechodzi między pozycjami, czy w obiegu nie ma nadmiernych wahań temperatury i czy filtr nie łapie zbyt dużo zanieczyszczeń już na starcie. Jeśli po kilku dniach albo tygodniach regulacja wyraźnie się rozjeżdża, zwykle szukam przyczyny w przepływie, odpowietrzeniu albo w błędnym doborze charakterystyki zaworu, a nie w samym fakcie, że jest to zawór trójdrogowy.
Warto też pamiętać o dostępie do serwisu i możliwości wymiany samego wkładu albo siłownika bez rozbierania połowy kotłowni. To drobiazg, który docenia się dopiero po latach użytkowania. Dobrze dobrany i poprawnie wpięty zawór nie robi wokół siebie hałasu ani nie wymaga ciągłego korygowania. Po prostu stabilizuje obieg, a to w domowej instalacji jest często większą zaletą niż imponująca specyfikacja na papierze.
